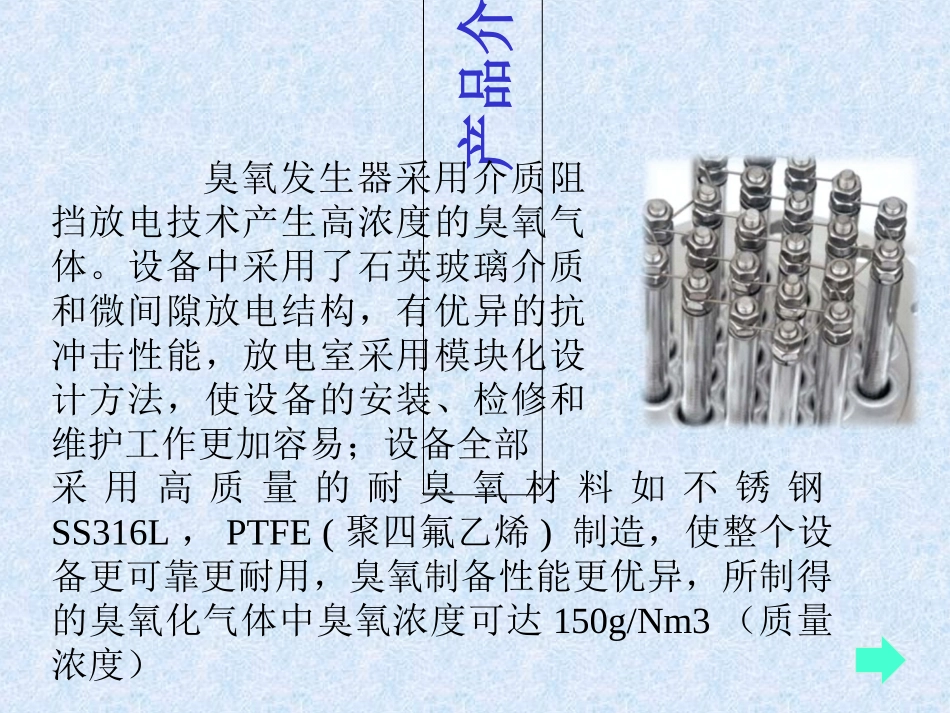

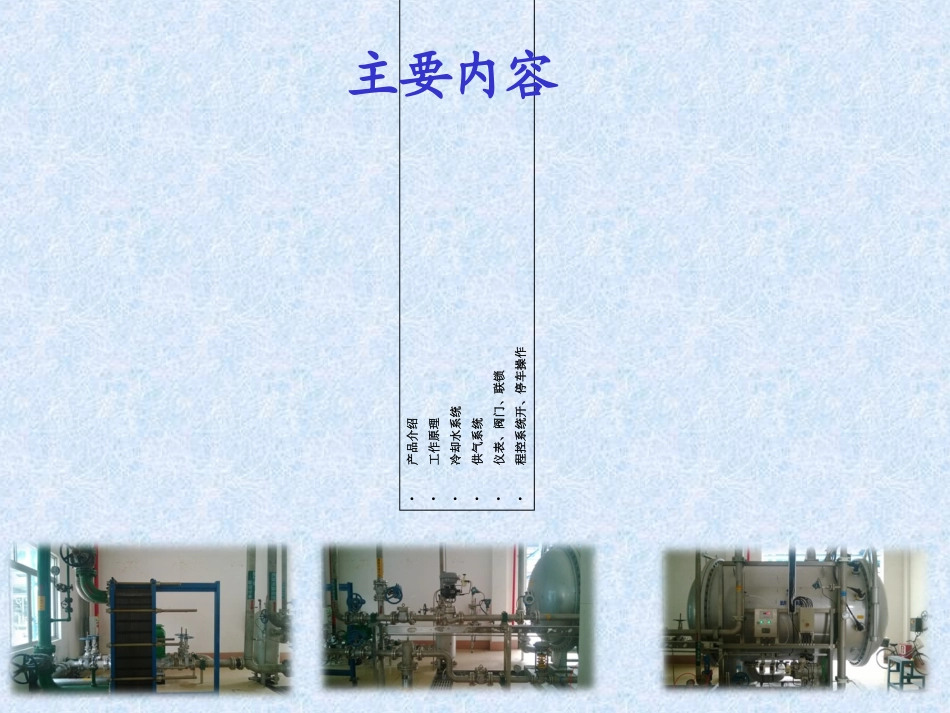

烟气脱硝—70Kg臭氧发生器安全操作培训•产品介绍•工作原理•冷却水系统•供气系统•仪表、阀门、联锁•程控系统开、停车操作主要内容产品介绍臭氧发生器采用介质阻挡放电技术产生高浓度的臭氧气体。设备中采用了石英玻璃介质和微间隙放电结构，有优异的抗冲击性能，放电室采用模块化设计方法，使设备的安装、检修和维护工作更加容易；设备全部采用高质量的耐臭氧材料如不锈钢SS316L，PTFE(聚四氟乙烯)制造，使整个设备更可靠更耐用，臭氧制备性能更优异，所制得的臭氧化气体中臭氧浓度可达150g/Nm3（质量浓度）工作原理放电间隙内电极电介质外电极冷却水氧气空气空气或氧气与臭氧当含氧气的气体通过两个电极间的放电间隙时，部分氧气分子（O2）会被转化为臭氧（O3）从而实现臭氧制备（见图2）。当高压电极上带有高电压时，电极之间的放电间隙放电，氧气分子被分解为自由态的氧原子（O），部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧（O3），即O＋O2＝O3。制备臭氧过程中同时还会产生热量，需要通过冷却水来有效冷却臭氧发生器。组合式变压器由厂区供应380V6000V高压，变压至6000V高压（两套独立使用）低压馈线柜电源进线控制回路1#变频器2#变频器3#变频器1#水泵回路2#水泵回路变频器控制：4~20mA程控电源输出功率百分比变压器联锁信号：95℃温度开关变压器冷却水流量开关运行状态：随电源功率增加，“吱吱”声响度增大冷却水系统供气系统电气控制柜•PLC程控联锁•人机界面操作
