仪表安装方案

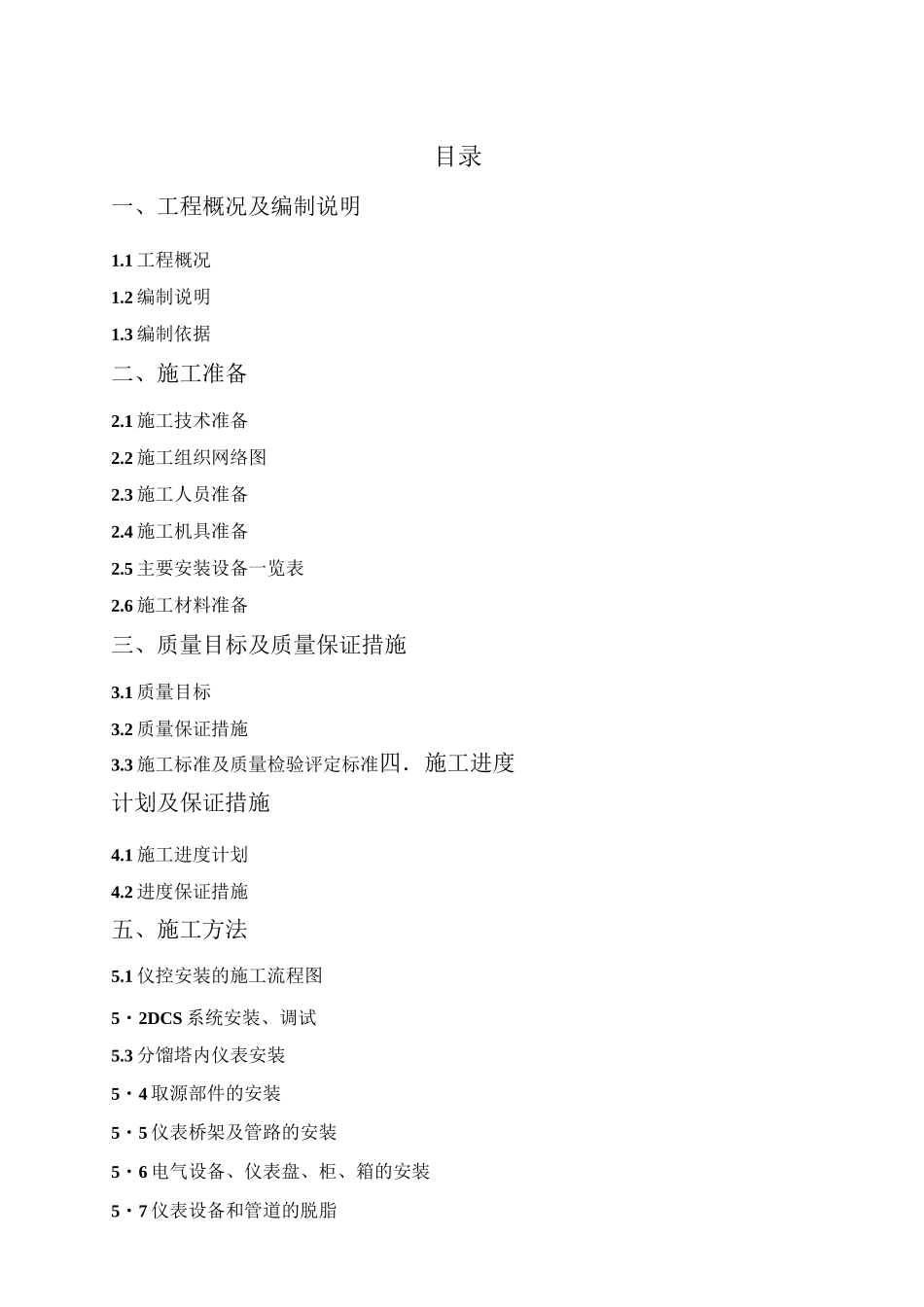

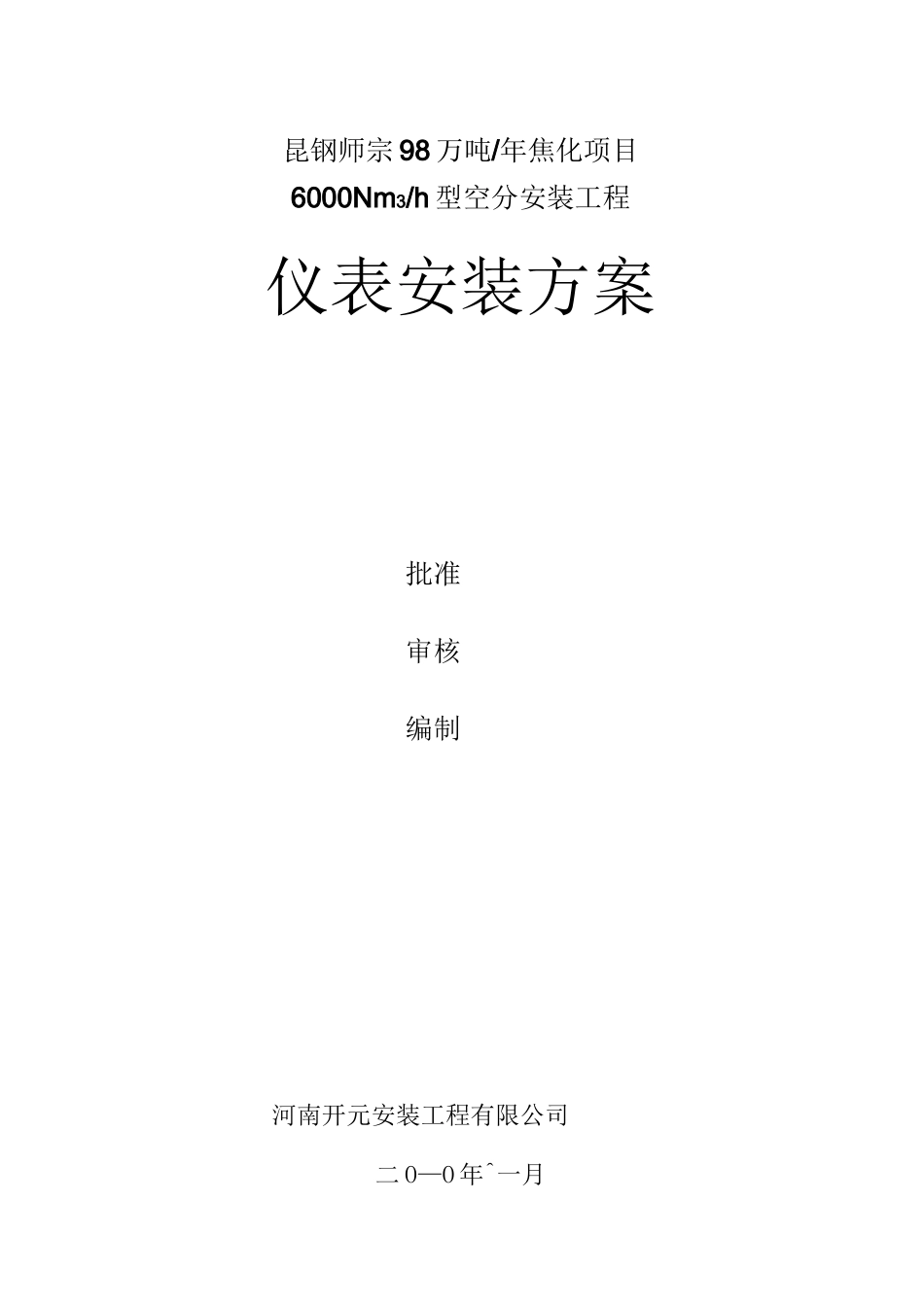

工程名称：云南昆钢师宗 98 万吨/年焦化项目编号：致：昆钢山河工程建设监理公司项目监理部我方已根据施工合同的有关规定完成了空分仪表安装工程施工组织设计（方案）的编制，并经我单位上级技术负责人申查批准，请予申查。附：11 施工组织设计（说明、图表）份11 施工方案（说明、图表）1 份总承包单位（章）（总包）项目经理：日期：承包单位（章）项目经理：日期：项目监理机构审查意见：（专业）监理工程师：日期：项目监理机构审查意见：总监：项目监理机构（章）日期：建设单位审查意见：建设单位（章）业主代表：日期：昆钢师宗 98 万吨/年焦化项目6000Nm3/h 型空分安装工程仪表安装方案批准审核编制河南开元安装工程有限公司二 O—O 年^一月目录一、工程概况及编制说明1.1 工程概况1.2 编制说明1.3 编制依据二、施工准备2.1 施工技术准备2.2 施工组织网络图2.3 施工人员准备2.4 施工机具准备2.5 主要安装设备一览表2.6 施工材料准备三、质量目标及质量保证措施3.1 质量目标3.2 质量保证措施3.3 施工标准及质量检验评定标准四．施工进度计划及保证措施4.1 施工进度计划4.2 进度保证措施五、施工方法5.1 仪控安装的施工流程图5・2DCS 系统安装、调试5.3 分馏塔内仪表安装5・4 取源部件的安装5・5 仪表桥架及管路的安装5・6 电气设备、仪表盘、柜、箱的安装5・7 仪表设备和管道的脱脂5・8 仪表和仪表设备的安装5.9 电缆、电线的敷设5.10 仪表线路的配线5.11 桥架及支架、仪表设备底座等的防腐与绝热5.12 仪表管路的伴热5.13 仪表调校六．安全保证体系及安全保证措施七、雨季及夜间施工措施八、安全文明施工附表 1附图 1、工程概况及编制说明：1.1 工程概况工程名称：6000Nm3/h 型空分设备安装工程无损检测施工建设单位：昆钢师宗焦化施工单位：河南开元安装工程有限公司监理单位：昆钢山河工程建设监理公司建设地点：云南省曲靖市师宗县竹基乡矣腊村工程范围：6000Nm3/h 型空气分离设备所属空气压缩机系统、氧气压缩机系统、空气预冷系统、纯化系统、膨胀机系统、分馏塔系统、氮气储存系统、公用工程等仪控系统的安装，包括：仪表盘箱柜安装、仪控桥架安装、仪控电缆敷设、仪表气源安装、仪控接地极的安装、仪控元器件的安装及各仪表阀门的调校等工作；交工技术资料准备及移交等（详情参见该工程施工合同）。1.2 编制说明空分装置中仪控控制系统是整套空分装置正常运行的前提和保障，为了能详细说...
