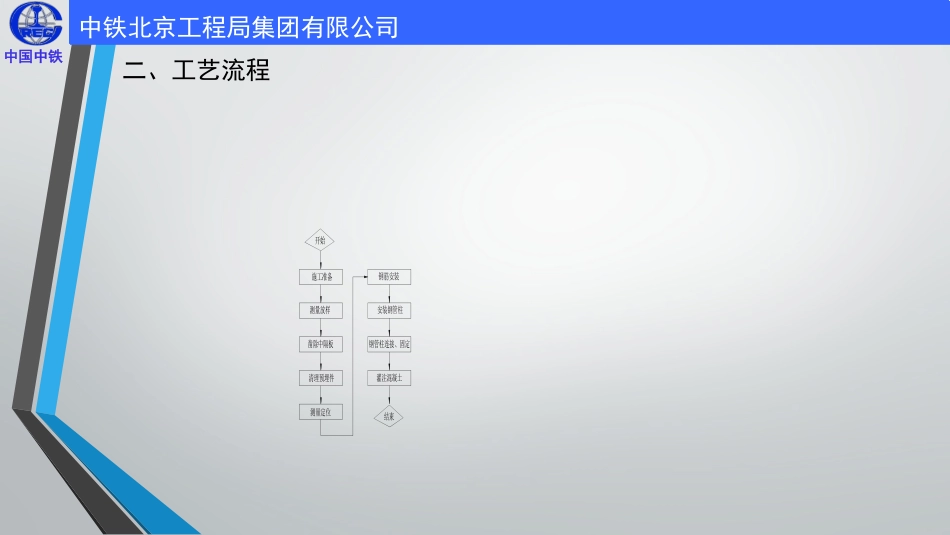

施工工艺标准化手册--洞柱法施工地铁暗挖车站钢管柱施工中铁北京工程局集团有限公司中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司一、施工准备1、钢管构件由具有相应资质的厂家生产，其制作应符合《钢结构工程施工质量验收规范》GB50205的有关规定。构件出厂前已按规定进行验收检验，并形成出厂验收记录。2、钢管一、二级焊缝应采用超声波探伤进行焊缝内部缺陷检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤检验。对于一级焊缝应100%探伤检测。3、钢管混凝土施工前，已编制专项施工方案，并经监理（建设）单位确认。当冬季、高温施工时，已制定季节性施工技术措施。4、钢管构件吊装前，底纵梁混凝土强度应达到设计强度的100%。钢管构件的中心线、标高基准点等标记齐全。吊点与临时支撑点的设置应符合专项方案要求。5、自地面至导洞的运输通道畅通，临边防护和洞内照明符合规范要求。6、钢管构件应根据设计文件要求选择除锈、防腐涂装工艺。当设计未提出具体内外表面处理方法时，内表面处理应无可见油污、无附着不牢的氧化皮、铁锈或污染物；中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司二、工艺流程施工准备测量放样凿除中隔板清理预埋件测量定位安装钢管柱钢管柱连接、固定灌注混凝土钢筋安装开始结束中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司三、工艺要点3.1凿除中隔板拆除钢管柱部位临时仰拱，人工用风镐凿成长方形孔，便于将钢管柱倾斜吊放至下部洞室。凿除处需切割临时仰拱格栅钢架，为防止地面沉降和中洞收敛，在切割处用临时钢格栅纵向与割断的格栅（临时仰拱）采用L形钢筋焊接成整体，L形钢筋的长度需满足单面焊接不小于10d的要求。临时钢格栅连接后，喷射混凝土。中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司三、工艺要点3.2钢管柱运输钢管柱由地面向下的垂直运输，采用桥式龙门吊钢丝绳两点水平吊运，注意防止钢管柱的滑移和表面划伤，操作人员严格按吊运安全操作规程作业，杜绝高空坠物的发生。钢管柱吊至架设工作面的水平运输由自制的架子车完成。将吊运的钢管柱稳稳地平放于停靠在导洞内的架子车上，使用人力推运至作业点。推运过程中要采取必要的加固、防护措施，避免钢管柱侧向滚动或前后滑动造成安全隐患。中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司三、工艺要点在上层导洞初支拱顶安装吊装吊钩，吊钩采用φ28圆钢，与初支格栅主筋焊接牢固；焊接完成后进行回喷。钢管运输至吊装孔处。将环链葫芦的挂钩挂在钢管一端，缓慢竖直向上提升钢管，使钢管离开运输车，然后把运输车拖走，离开钢管所在位置。提升环链葫芦，起吊过程中施工人员从旁辅助牵引起吊，防止钢管与初支结构磕碰引起损伤。提升至钢管竖直的位置，逐渐放开环链葫芦，慢慢落下钢管；检查并确保可靠，稳定。摘掉挂钩。3.3安放钢管柱中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司三、工艺要点3.4钢管柱定位底纵梁施工时，精确定位钢管柱位置。在初支侧壁打设钢钉，标注柱脚标高。中心采用柱脚板定位杆及钢柱中心点双重定位，计算每根钢柱的中心点坐标，全站仪测量放样，在初支侧壁打设钢钉定位中心点，用鱼线悬挂重锤挂设至孔内用于钢管柱中心的确定。中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司三、工艺要点钢管柱精确就位后，将钢管柱周边与临时仰拱间的空隙顶紧并喷混凝土填塞密实。用方木支撑将钢管柱对称支顶在两侧临时隔墙上。3.5钢管柱连接钢管柱与底纵梁连接采用预埋锚固螺栓及预埋接茬钢筋的方法进行连接，接茬钢筋及锚固螺栓已在底纵梁施工时精确预埋。上下两节钢管采用法兰连接，现场施作，连接螺栓为高强度螺栓。中铁北京工程局集团有限公司中国中铁勇于跨越追求卓越中铁北京工程局集团有限公司3.6钢管柱混凝土浇筑在进行混凝土浇注前，向钢管柱内灌入少量配合比同混凝土的砂浆，在混凝土浇注中以起到缓冲作用，以防混凝土...
