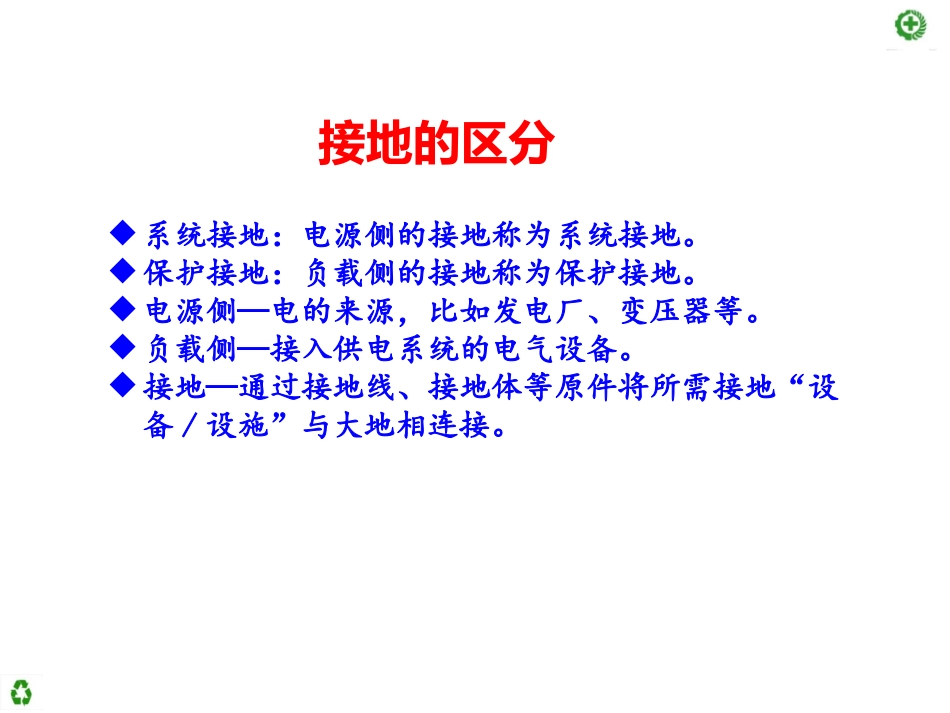

蔚永亮2019.3.23低压配电系统（IT系统）低压配电系统按接地方式的不同分为三类，即IT系统、TT系统、TN系统。系统接地：电源侧的接地称为系统接地。保护接地：负载侧的接地称为保护接地。电源侧—电的来源，比如发电厂、变压器等。负载侧—接入供电系统的电气设备。接地—通过接地线、接地体等原件将所需接地“设备/设施”与大地相连接。接地的区分I—isolation：隔离T—terra：接地N—neutral：中性、平衡C—combined：组合S—separated：分开、分离字母含义1、IT、TT、TN系统第一个字母表示？第一个字母表示电源端与大地的关系I—电源端所有带电部分不接地或有一点通过阻抗接地。（图1）T—电源端有一点直接接地。（图2）阻抗：电路中电阻、电感、电容对交流电的阻碍作用的统称。2、IT、TT、TN系统第二个字母表示？第二个字母表示电气装置的外露可导电部分与大地的关系T—电气装置的外露可导电部分直接接地。（图1）N—电气装置的外露可导电部分与电源端接地点有直接电气连接。（图2）1、IT系统图IT系统N中性点、L1L2L3相线、Rp人体电阻、Re保护接地电阻、IE接地电流中性点：三相电的星形接法将各相电源或负载的一端都接在一点上，这一点叫做中性点。2、安全原理在IT系统中，如果设备某一相线发生漏电（或者相线与设备外壳接触），通过低电阻接地，可以把故障电压限制在安全范围以内。需要大家注意的是漏电状态依旧存在，并不会因保护接地而消失。Ps：因为电源未被切断，所以相线带电，设备外壳也带电。所以带电状态依旧存在。3、特点及用途特点：在供电距离不是很长时，IT系统供电的可靠性高，安全性好。设备一旦漏电，单相对地漏电流小，不会破坏电源电压的平衡，所以比电源中性点接地的（TT、TN）系统还安全。用途范围：一般用于不允许停电的场所，或者是要求严格的连续供电的地方。例如：大医院的手术室、地下矿井、电力炼钢等。在安全生产技术中，涉及IT系统的要点并不多而且也不难。IT系统重点1、IT系统（保护接地）的工作原理在IT系统中，如果设备某一相线发生漏电（或相线与设备外壳接触），通过低电阻接地，可以把故障电压限制在安全范围以内。（漏电状态依旧存在，并不会因保护接地而消失）2、具体数值的考察在380V不接地低压系统中，一般要求保护电阻Re≤4Ω。当配电变压器或发电机的容量不超过100KV*A时，要求Re≤10Ω。Ps：这里数值是经过计算而得出的，考试会对Re做一个简单的记忆性考察。例：在380v不接地低压系统，保护电阻需要满足什么条件才可以保证在设备漏电时操作人员的安全？3、简单计算/判定状态当it系统出现故障（某相线漏电）时，人触摸到漏电设备外壳，判断此时施加在人体的电压和经过人体的电流。或延伸到人此时触碰设备外壳可能会造成最严重的后果是什么?
