电动阀操作说明VIP免费

电动阀操作说明_第1页
1/13
电动阀操作说明_第2页
2/13
电动阀操作说明_第3页
3/13

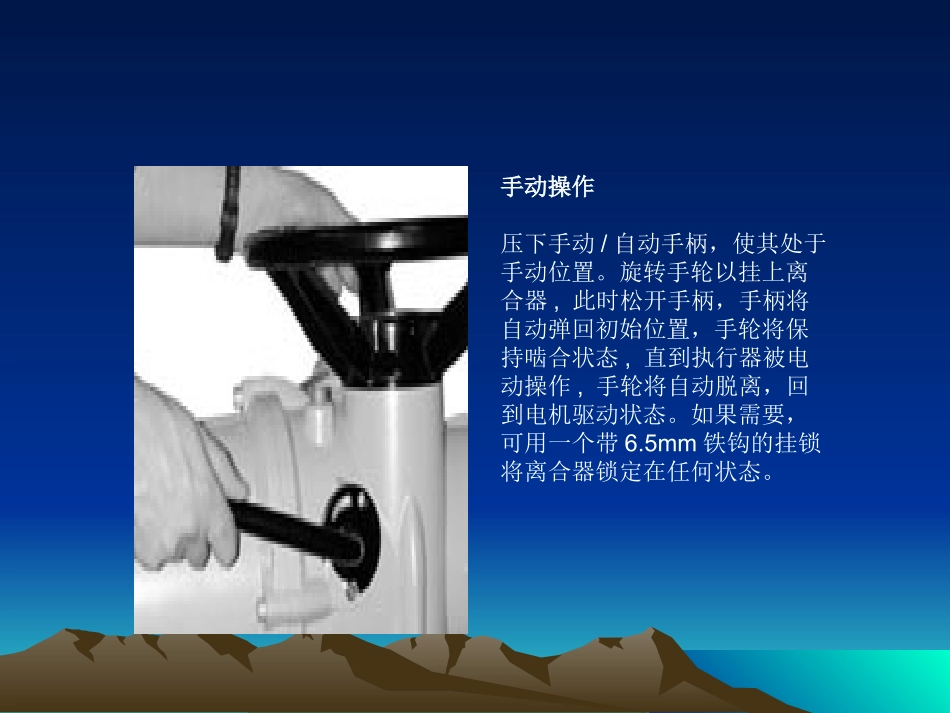

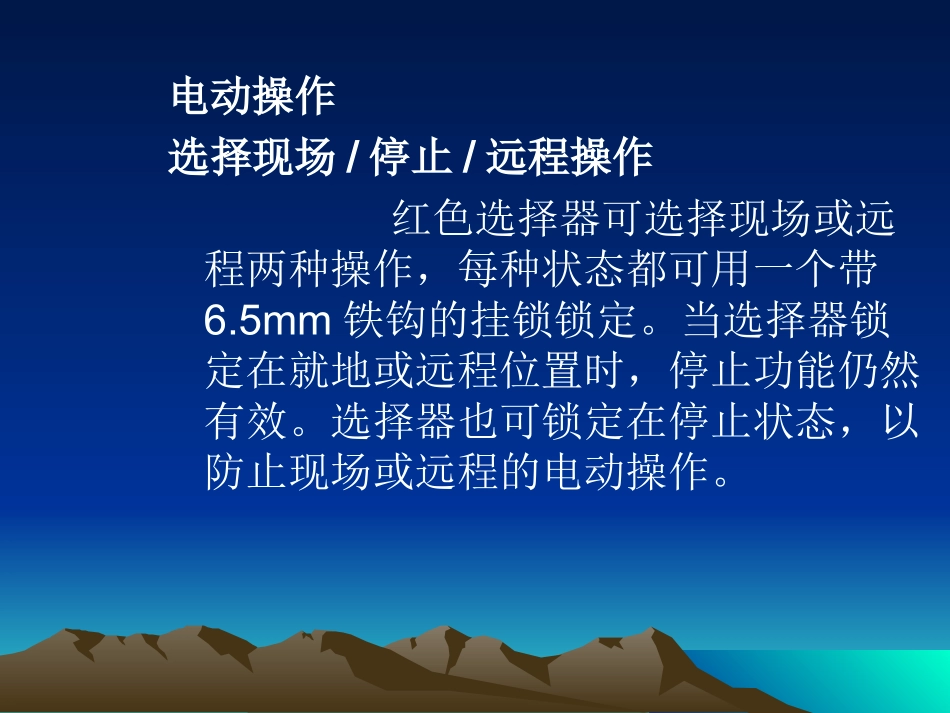

VELANVELAN电动阀的使用电动阀的使用操作操作手动操作压下手动/自动手柄,使其处于手动位置。旋转手轮以挂上离合器,此时松开手柄,手柄将自动弹回初始位置,手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离,回到电机驱动状态。如果需要,可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。电动操作选择现场/停止/远程操作红色选择器可选择现场或远程两种操作,每种状态都可用一个带6.5mm铁钩的挂锁锁定。当选择器锁定在就地或远程位置时,停止功能仍然有效。选择器也可锁定在停止状态,以防止现场或远程的电动操作。现场控制顺时针旋转红色选择器旋钮至现场位置,相邻的黑色旋钮可分别转至开和关的位置。逆时针旋转红色旋钮则停止运行。远程控制逆时针旋转红色选择器旋钮至远程位置,远程控制只能用于开和关,此时顺时针旋转红色旋钮仍可使执行器停止运行。显示–就地指示显示器的组成:1.红色-阀位指示灯2.黄色-阀位指示灯3.绿色-阀位指示灯4.液晶显示屏(LCD)5.红外线传感器6.红外线信号确认指示灯(红色)液晶显示屏有两种阀位指示方式:1.阀位-动力电源接通2.阀位-动力电源断开动力电源接通后,执行器液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可看到阀门打开的百分数或表示行程末端的符号。213456•全开由红灯指示灯和开启符号表示行程中间•由黄色指示灯和百分比开度值表示•全关由绿色指示灯和关闭符号表示主电源关闭后,液晶显示器由电池供电,继续显示执行器的阀位。无论何种情况,电池都不向背景灯和阀位指示灯供电。•常见的几种报警指示•IQ显示屏的上半部分有四个图标,分别为阀门、控制系统、执行器和电池报警指示。每个图标都代表某个报警条件。也可使用标准帮助屏幕来检查执行器的操作和报警状态。•阀门报警图标,是显示由于阀门故障,使力矩超出执行器设定值而导致执行器“跳断”。可能的原因是:•阀门过紧或在行程中阻塞•阀门粘住或卡住•阀门运行条件改变(压力、流量等增大)由于执行器力矩跳断,则在同方向上的电动操作被禁止,图标也将保留。将执行器沿相反方向运行即可消除图标。如果执行器运行至设定的阀门行程末端停止,阀门报警图标将不显示。•试着用手轮操作执行器,“感觉”一下阀门的硬度。控制报警控制报警图标,控制系统保持一个有效的ESD或联锁信号(ESD、联锁功能或使用条件控制)实际存在时显示。在ESD或联锁信号实际存在时,就地和远程操作将被禁止。执行器报警执行器报警图标,图4.6是在一个执行器报警实际存在时显示。当报警存在时,电动操作将被禁止。可能的原因是:•电机温度保护跳断•断电时电池电量过低*•电源故障•执行器控制系统报警*见电池报警•电池报警电池报警图标,在执行器检测到电池电量过低、完全没电或丢失时显示。在电源接通时,执行器检测到电池没电,且执行器电源掉电禁止操作功能[OS]有效时,电池报警和执行器报警图标都将显示,电动操作将被禁止。在电池报警图标显示时,应立即更换电池。执行器大约10分钟检查一次电池状态。更换电池后,电池报警图标将继续显示10分钟,直到下一次检测到电池的状态为良好,图标才会消失。
