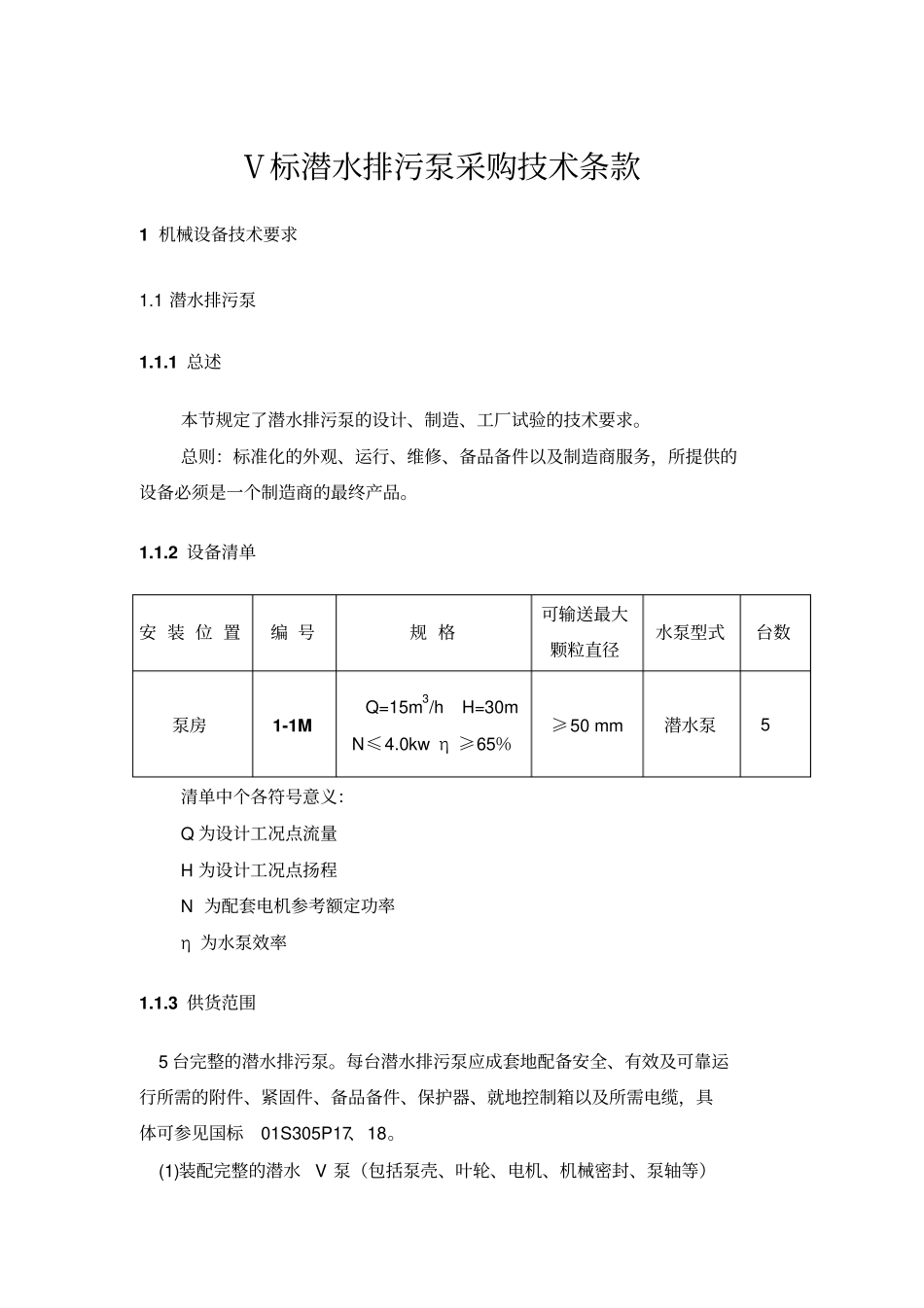

Ⅴ标潜水排污泵采购技术条款1 机械设备技术要求1.1 潜水排污泵1.1.1 总述本节规定了潜水排污泵的设计、制造、工厂试验的技术要求。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.2 设备清单安 装 位 置编 号规 格可输送最大颗粒直径水泵型式台数泵房1-1M Q=15m3/h H=30m N≤4.0kw η ≥65％≥50 mm 潜水泵5 清单中个各符号意义：Q 为设计工况点流量H 为设计工况点扬程N 为配套电机参考额定功率η 为水泵效率1.1.3 供货范围5 台完整的潜水排污泵。每台潜水排污泵应成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱以及所需电缆，具体可参见国标01S305P17、18。(1)装配完整的潜水V 泵（包括泵壳、叶轮、电机、机械密封、泵轴等）(2)自动耦合装置带底座和弯管；不锈钢耦合导轨长度： 5 米，每台 1.25 米(3)整套提升装置（导轨系统、支架和不锈钢提升链等）；(4)每台泵需提供潜水电缆(5)水泵保护元件（包括湿度保护，温度保护），以及水泵保护控制器等；(6)就地控制柜等；(7)安装所需阀门、止回阀、可曲绕橡胶接头等；(8)所有连接附件、预埋件地脚螺栓等；(9)三年备品备件及专用工具。（10）控制柜。每个集水井配一只电控箱，不变频控制柜。共四只电控箱。每个集水井电控箱须双路电源供电， 电源末端自动切换。 每个集水井须配液位检测装置，实现自动开泵和停泵控制。附集水井排水泵电气控制原理图。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.4 资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—制造及质量保证设施；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—潜污泵控制箱的接线图及控制原理图；—设备各部分的重量。1.1.5 经验及资格制造商应有 10 年以上的该设备制造资历， 并出示 10 个以上的用户的证明。1.1.6 技术要求1.一般要求A. 流量、扬程和其它性能参数相同的泵应有相同的结构，各个部件应是可互换的。B. 每台泵应能泵送原生污水。C. 所供潜水泵均为立式、可提升自动耦合式、抗堵塞、防缠绕、大通道式叶轮潜污泵， 并与潜水电机联成一个整体，双机械密封。 泵装置应适合安装在泵房集水坑内。每台潜水泵都需配...
