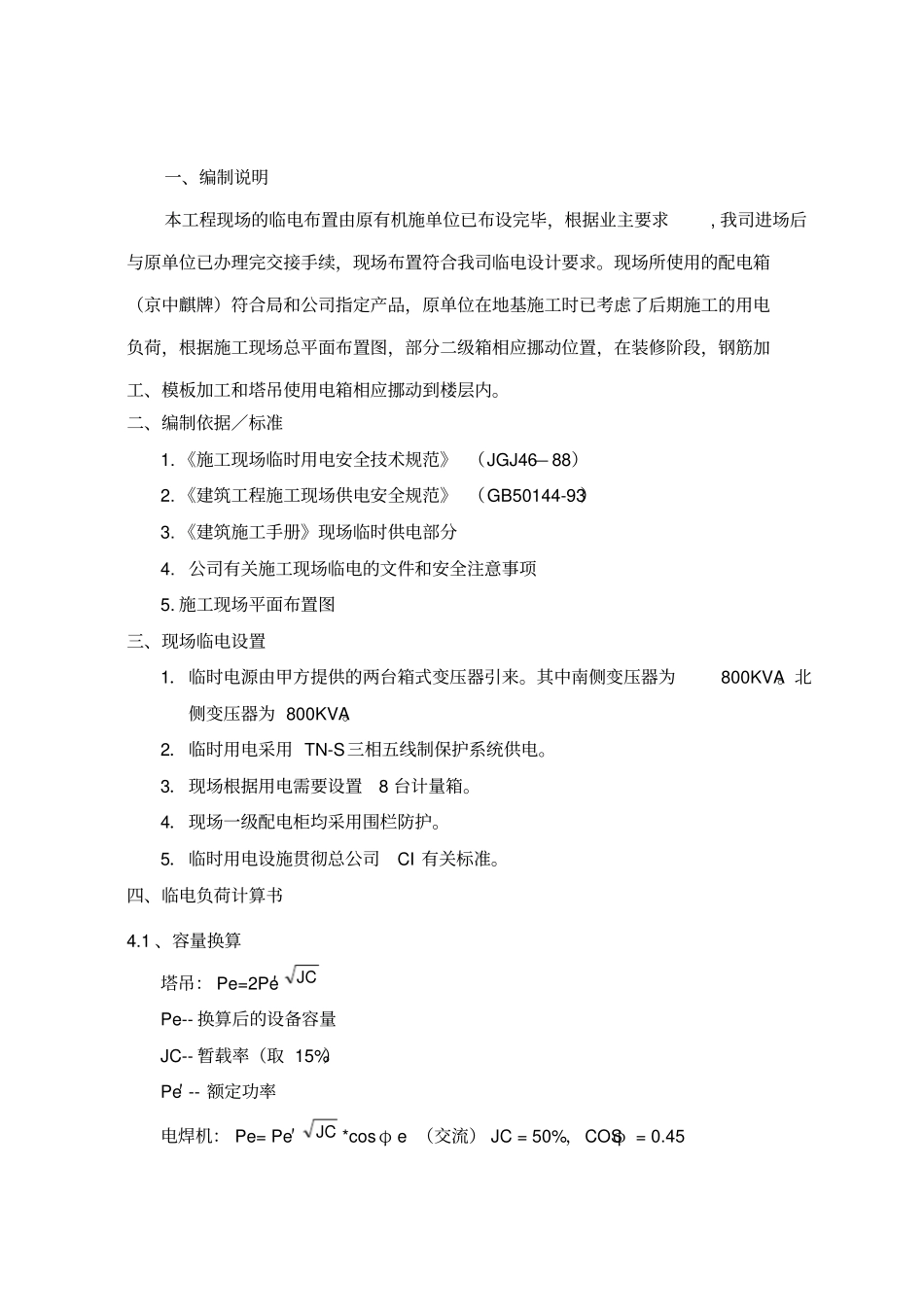

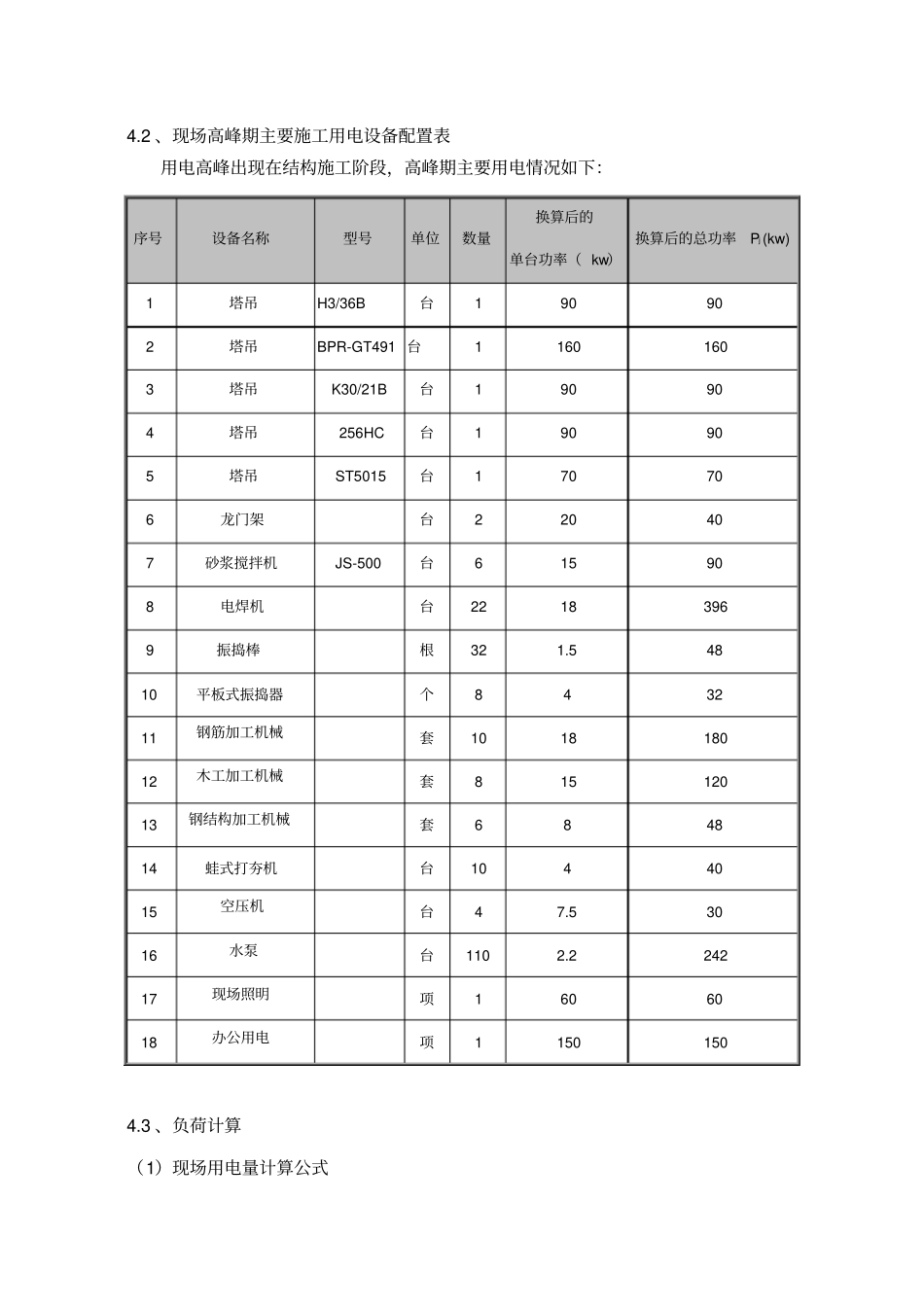

水立方临电施工组织设计目录一、编制说明1二、编制依据/标准1三、现场临电设置 1四、临电负荷计算书14.1 、容量换算 14.2 、现场高峰期主要施工用电设备配置表 14.3 、负荷计算 2五、电箱设置、电缆截面选择及电压降核算25.1 、现场配电箱设计及布置25.2 、回路电缆选择及电压核算2六、电缆的敷设2七、现场采用的接地形式及防雷接地设计方案2八、临时用电安全措施2九、临时用电防火措施2十、临时用电系统的使用、管理与维护2十一、现场机械动力系统及电工岗位责任制211.1 、机械动力系统岗位责任制211.2 、电工岗位责任制 2十二、附件2一、编制说明本工程现场的临电布置由原有机施单位已布设完毕,根据业主要求, 我司进场后与原单位已办理完交接手续,现场布置符合我司临电设计要求。现场所使用的配电箱(京中麒牌)符合局和公司指定产品,原单位在地基施工时已考虑了后期施工的用电负荷,根据施工现场总平面布置图,部分二级箱相应挪动位置,在装修阶段,钢筋加工、模板加工和塔吊使用电箱相应挪动到楼层内。二、编制依据/标准1. 《施工现场临时用电安全技术规范》 (JGJ46— 88)2. 《建筑工程施工现场供电安全规范》 (GB50144-93)3. 《建筑施工手册》现场临时供电部分4. 公司有关施工现场临电的文件和安全注意事项5. 施工现场平面布置图三、现场临电设置1.临时电源由甲方提供的两台箱式变压器引来。其中南侧变压器为800KVA。北侧变压器为 800KVA。2.临时用电采用 TN-S三相五线制保护系统供电。3.现场根据用电需要设置8 台计量箱。4.现场一级配电柜均采用围栏防护。5.临时用电设施贯彻总公司CI 有关标准。四、临电负荷计算书4.1 、容量换算塔吊: Pe=2Pe′JCPe-- 换算后的设备容量JC-- 暂载率(取 15%)Pe′ -- 额定功率电焊机: Pe= Pe′JC *cos φ e (交流) JC = 50%,COSφ = 0.454.2 、现场高峰期主要施工用电设备配置表用电高峰出现在结构施工阶段,高峰期主要用电情况如下:序号设备名称型号单位数量换算后的单台功率( kw)换算后的总功率Pj(kw)1塔吊H3/36B台190902塔吊BPR-GT491 台11601603塔吊K30/21B台190904塔吊256HC台190905塔吊ST5015台170706龙门架台220407砂浆搅拌机JS-500台615908电焊机台22183969振捣棒根321.54810平板式振捣器个843211钢筋加工机械套101818012木工加工机械套81512013钢结构加工机械套684814蛙式打夯机台1044015空压机台47.53016水泵台1102.224217现...
