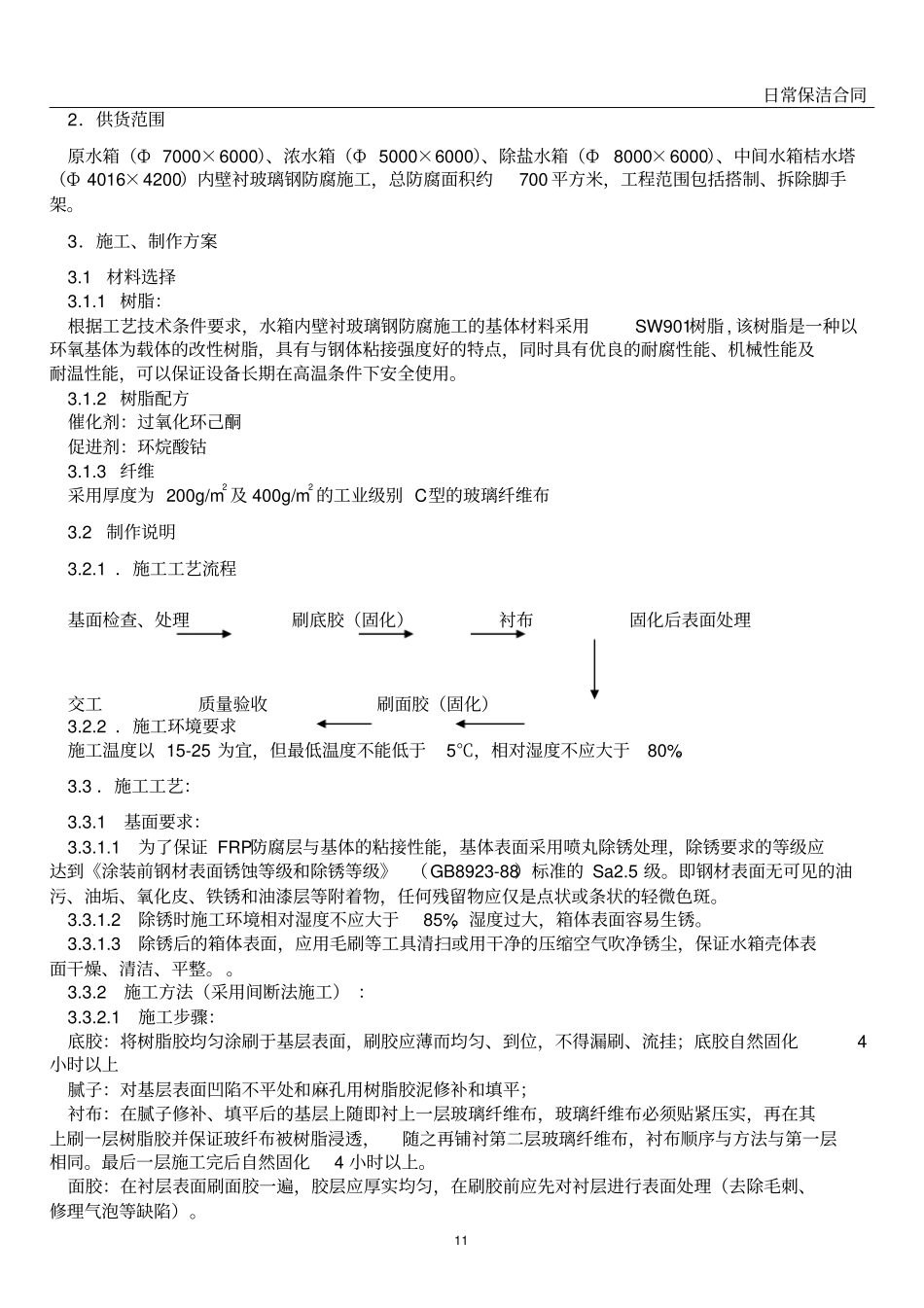

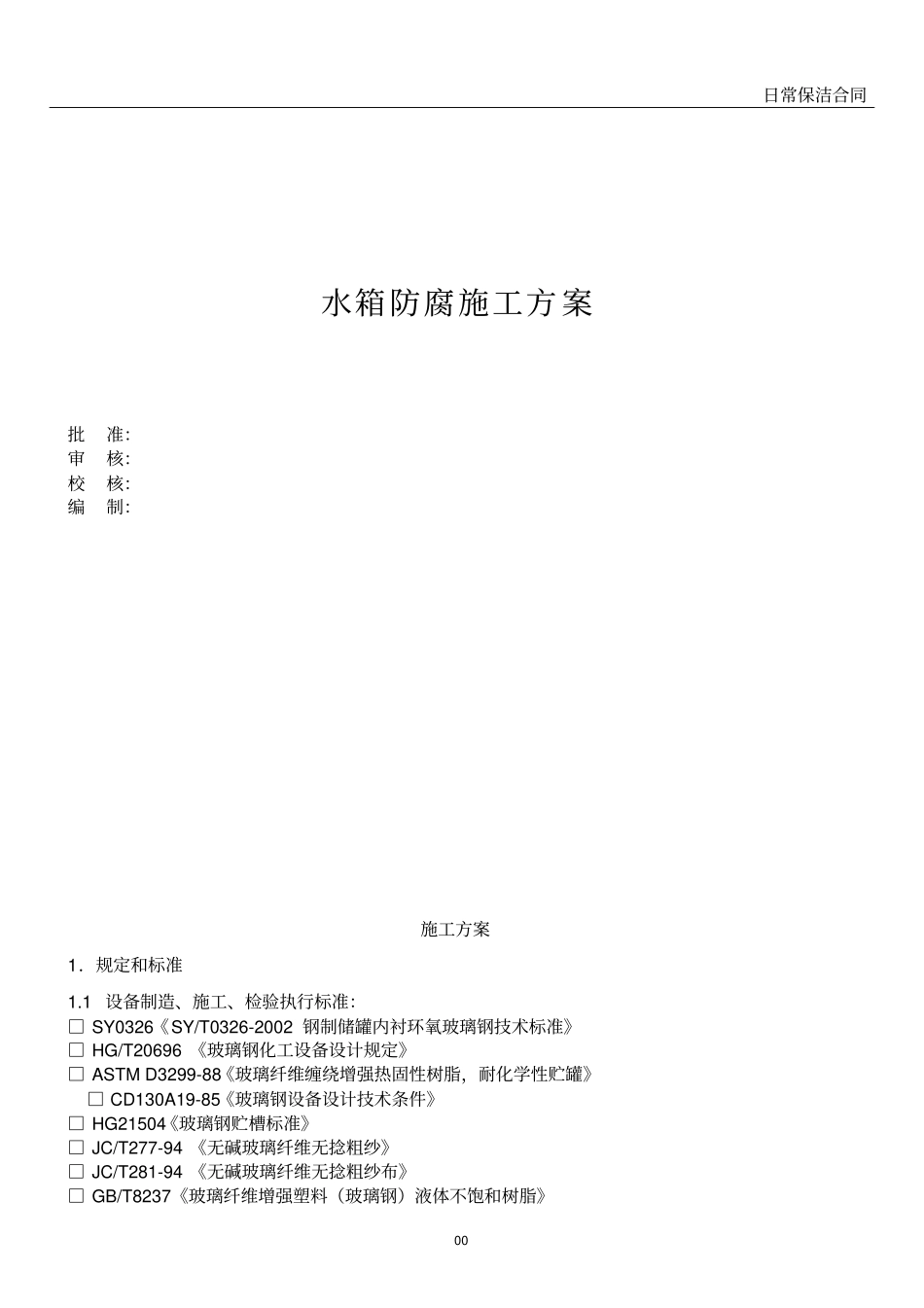

日常保洁合同00 水箱防腐施工方 案批准：审核：校核：编制：施工方案1．规定和标准1.1 设备制造、施工、检验执行标准：□ SY0326《SY/T0326-2002 钢制储罐内衬环氧玻璃钢技术标准》□ HG/T20696 《玻璃钢化工设备设计规定》□ ASTM D3299-88《玻璃纤维缠绕增强热固性树脂，耐化学性贮罐》□ CD130A19-85《玻璃钢设备设计技术条件》□ HG21504《玻璃钢贮槽标准》□ JC/T277-94 《无碱玻璃纤维无捻粗纱》□ JC/T281-94 《无碱玻璃纤维无捻粗纱布》□ GB/T8237《玻璃纤维增强塑料（玻璃钢）液体不饱和树脂》日常保洁合同11 2．供货范围原水箱（Ф 7000×6000）、浓水箱（Ф 5000×6000）、除盐水箱（Ф8000×6000）、中间水箱桔水塔（Ф 4016×4200）内壁衬玻璃钢防腐施工，总防腐面积约700 平方米，工程范围包括搭制、拆除脚手架。3．施工、制作方案3.1 材料选择3.1.1 树脂：根据工艺技术条件要求，水箱内壁衬玻璃钢防腐施工的基体材料采用SW901树脂 , 该树脂是一种以环氧基体为载体的改性树脂，具有与钢体粘接强度好的特点，同时具有优良的耐腐性能、机械性能及耐温性能，可以保证设备长期在高温条件下安全使用。3.1.2 树脂配方催化剂：过氧化环己酮促进剂：环烷酸钴3.1.3 纤维采用厚度为 200g/m2 及 400g/m2 的工业级别 C型的玻璃纤维布3.2 制作说明3.2.1 ．施工工艺流程基面检查、处理刷底胶（固化）衬布固化后表面处理交工质量验收刷面胶（固化）3.2.2 ．施工环境要求施工温度以 15-25 为宜，但最低温度不能低于5℃，相对湿度不应大于80%。3.3 ．施工工艺：3.3.1 基面要求：3.3.1.1为了保证 FRP防腐层与基体的粘接性能，基体表面采用喷丸除锈处理，除锈要求的等级应达到《涂装前钢材表面锈蚀等级和除锈等级》 （GB8923-88）标准的 Sa2.5 级。即钢材表面无可见的油污、油垢、氧化皮、铁锈和油漆层等附着物，任何残留物应仅是点状或条状的轻微色斑。3.3.1.2除锈时施工环境相对湿度不应大于85%，湿度过大，箱体表面容易生锈。3.3.1.3除锈后的箱体表面，应用毛刷等工具清扫或用干净的压缩空气吹净锈尘，保证水箱壳体表面干燥、清洁、平整。 。3.3.2 施工方法（采用间断法施工） ：3.3.2.1施工步骤：底胶：将树脂胶均匀涂刷于基层表面，刷胶应薄而均匀、到位，不得漏刷、流挂；底胶自然固化4小时以上腻子：对基层表面凹陷不平处和麻孔用树脂胶泥修补和填平；衬布：在腻子修补、填平后的基层上随即衬上...
