江苏大学电力电子技术

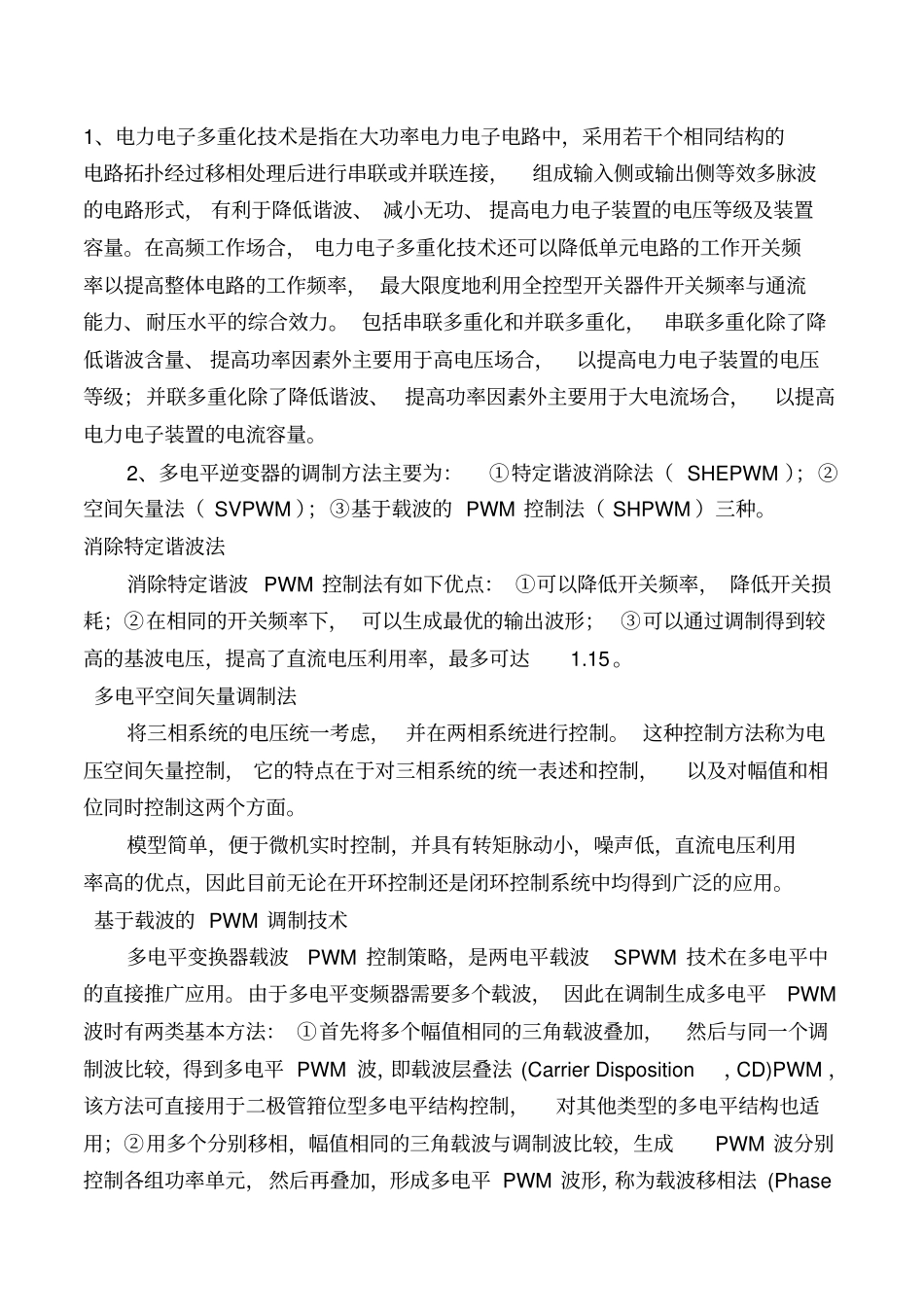

1、电力电子多重化技术是指在大功率电力电子电路中，采用若干个相同结构的电路拓扑经过移相处理后进行串联或并联连接，组成输入侧或输出侧等效多脉波的电路形式， 有利于降低谐波、 减小无功、 提高电力电子装置的电压等级及装置容量。在高频工作场合， 电力电子多重化技术还可以降低单元电路的工作开关频率以提高整体电路的工作频率， 最大限度地利用全控型开关器件开关频率与通流能力、耐压水平的综合效力。 包括串联多重化和并联多重化，串联多重化除了降低谐波含量、 提高功率因素外主要用于高电压场合，以提高电力电子装置的电压等级；并联多重化除了降低谐波、 提高功率因素外主要用于大电流场合，以提高电力电子装置的电流容量。2、多电平逆变器的调制方法主要为：①特定谐波消除法（ SHEPWM ）；②空间矢量法（ SVPWM ）；③基于载波的 PWM 控制法（ SHPWM ）三种。消除特定谐波法消除特定谐波 PWM 控制法有如下优点： ①可以降低开关频率， 降低开关损耗；②在相同的开关频率下， 可以生成最优的输出波形； ③可以通过调制得到较高的基波电压，提高了直流电压利用率，最多可达1.15。多电平空间矢量调制法将三相系统的电压统一考虑， 并在两相系统进行控制。 这种控制方法称为电压空间矢量控制， 它的特点在于对三相系统的统一表述和控制，以及对幅值和相位同时控制这两个方面。模型简单，便于微机实时控制，并具有转矩脉动小，噪声低，直流电压利用率高的优点，因此目前无论在开环控制还是闭环控制系统中均得到广泛的应用。基于载波的 PWM 调制技术多电平变换器载波PWM 控制策略，是两电平载波SPWM 技术在多电平中的直接推广应用。由于多电平变频器需要多个载波， 因此在调制生成多电平PWM波时有两类基本方法： ①首先将多个幅值相同的三角载波叠加，然后与同一个调制波比较，得到多电平 PWM 波，即载波层叠法 (Carrier Disposition，CD)PWM ，该方法可直接用于二极管箝位型多电平结构控制，对其他类型的多电平结构也适用；②用多个分别移相，幅值相同的三角载波与调制波比较，生成PWM 波分别控制各组功率单元，然后再叠加，形成多电平 PWM 波形，称为载波移相法 (Phase Shift Carrier，PSD)PWM ，一般用在 H 桥级联型结构和电容钳位型结构。同时，多电平载波 PWM 方法还需要实现其他的控制目标和性能指标，如中性点电压的平衡、优化输出谐波、提高电压利用率、开关功率平衡等。解决途径...
