江苏太阳能光伏与建筑一体化应用技术规程

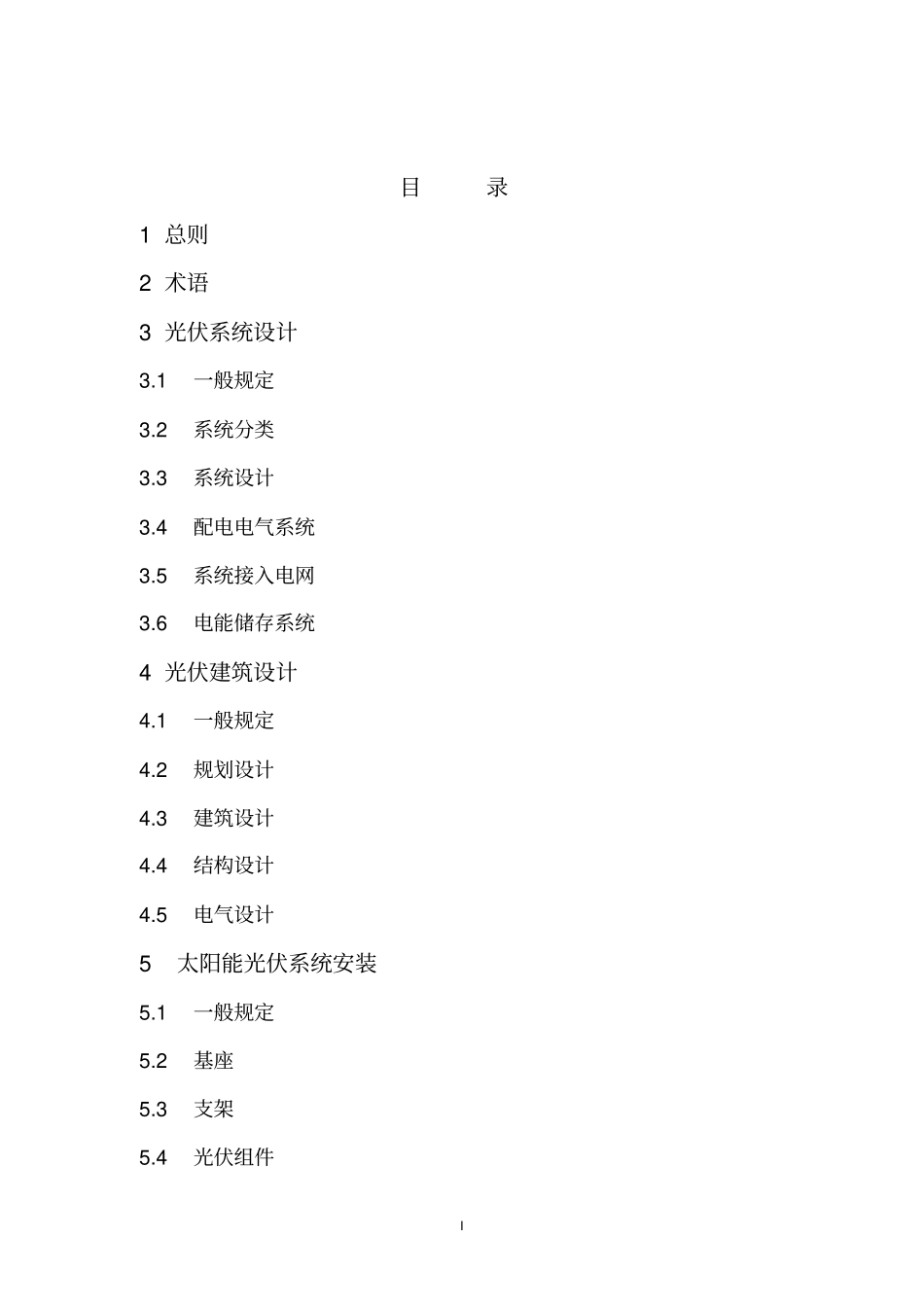

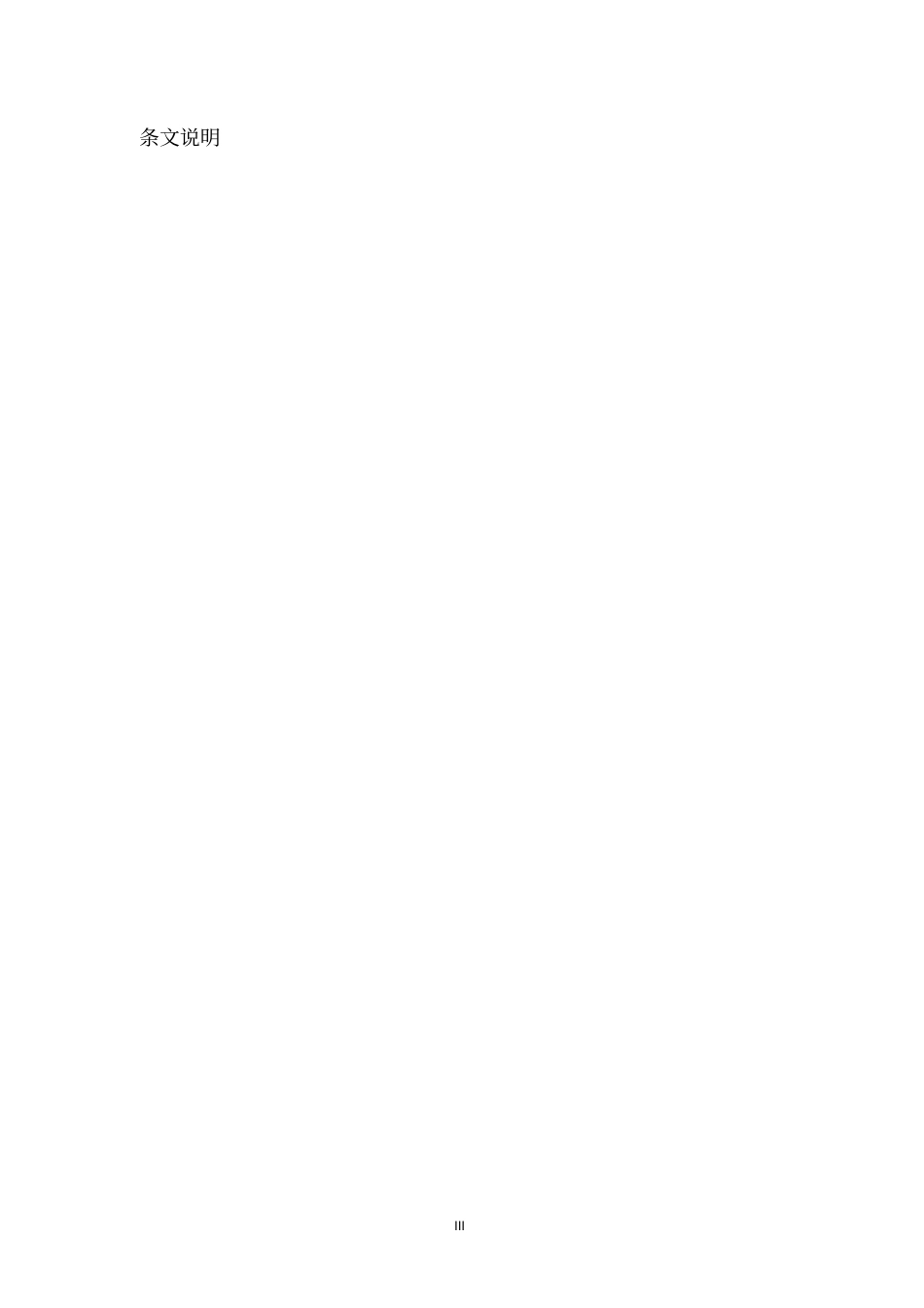

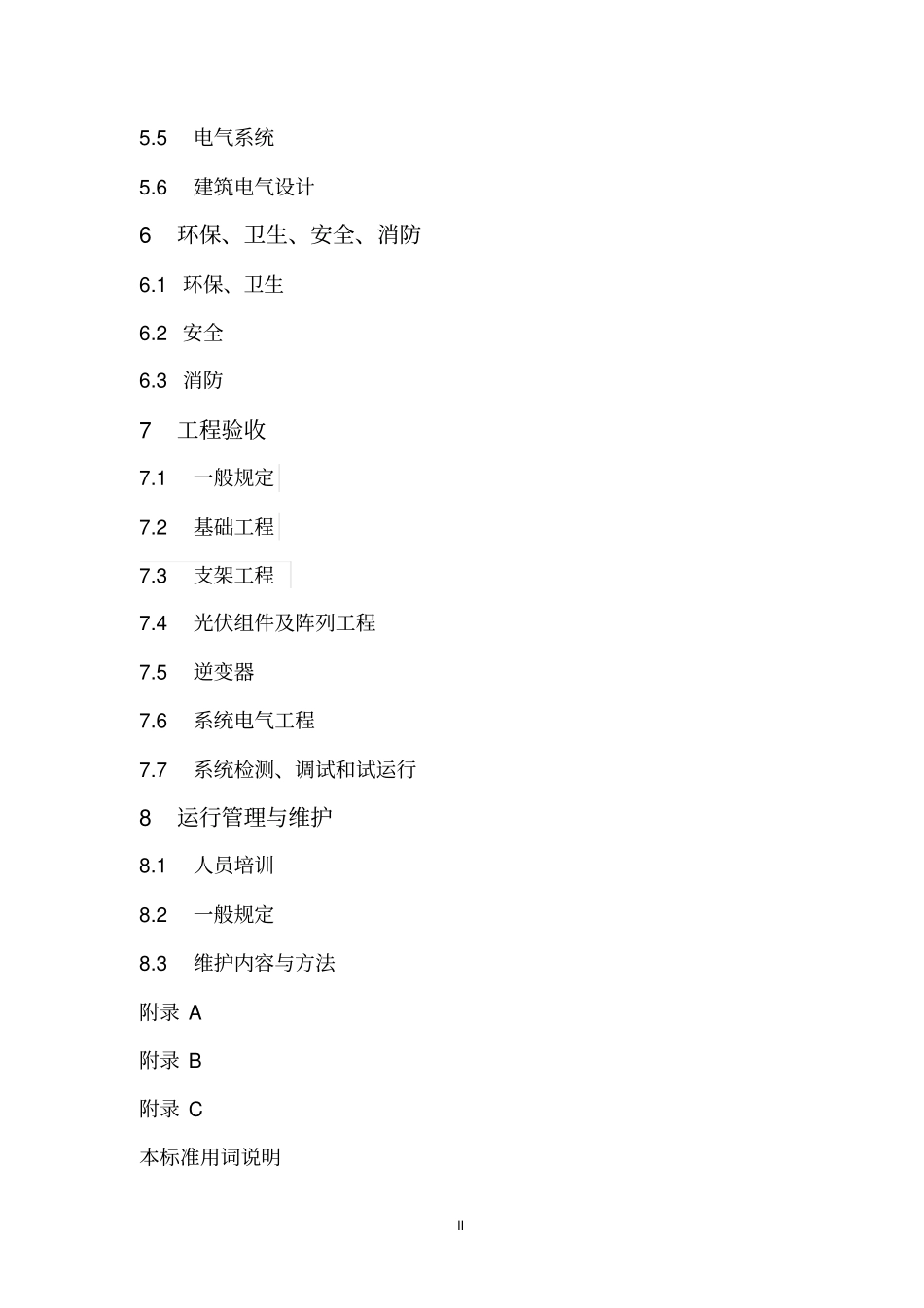

I 目录1 总则2 术语3 光伏系统设计3.1 一般规定3.2 系统分类3.3 系统设计3.4 配电电气系统3.5 系统接入电网3.6 电能储存系统4 光伏建筑设计4.1 一般规定4.2 规划设计4.3 建筑设计4.4 结构设计4.5 电气设计5 太阳能光伏系统安装5.1 一般规定5.2基座5.3支架5.4 光伏组件II 5.5 电气系统5.6 建筑电气设计6 环保、卫生、安全、消防6.1 环保、卫生6.2 安全6.3 消防7 工程验收7.1 一般规定7.2 基础工程7.3 支架工程7.4 光伏组件及阵列工程7.5 逆变器7.6 系统电气工程7.7 系统检测、调试和试运行8 运行管理与维护8.1 人员培训8.2 一般规定8.3 维护内容与方法附录 A 附录 B 附录 C 本标准用词说明III 条文说明1 1 总则1.0.1 为规范太阳能光伏系统在建筑中的应用，促进太阳能光伏系统与建筑一体化的推广，制定本规范。1.0.2 本规范适用于新建、 改建和扩建的工业与民用建筑光伏系统工程，以及在既有民用建筑上安装或改造已安装的光伏系统工程的设计、施工、验收和运行维护。1.0.3 新建、改建和扩建的工业与民用建筑光伏系统设计应纳入建筑规划及建筑设计、建筑与光伏系统施工，同步验收。1.0.4 在既有建筑上改造或安装光伏系统应按照建筑工程审批程序进行专项工程的设计、施工和验收。1.0.5 工业与民用建筑光伏系统设计除应符合本规范外，还应符合国家现行有关标准规范的规定。2 2 术语2.0.1 光伏电池PV cell 将太阳辐射能直接转换成电能的一种器件。也称太阳电池（solar cell）。2.0.2 光伏组件PV module 由若干光伏电池进行内部联结并封装、能输出直流电流、 最基本的太阳电池单元，也称太阳电池组件（solar cell module）。2.0.3 光伏方阵PV array 由若干光伏组件或光伏构件通过机械及电气方式组装成型、并安装在固定支撑装置上的直流发电单元。2.0.4 光伏组件倾角PV moudule tilt angle 光伏组件所在平面与水平面的夹角。2.0.5 光伏系统photovoltaic (PV) system 利用光伏电池的光伏效应将太阳辐射能直接转换成电能的发电系统，简称光伏系统。（考虑加入光伏建筑的定义，薄膜型组件、柔性、刚性组件等定义）2.0.6 并网光伏系统grid-connected PV system 与公共电网联接的光伏系统。2.0.7 独立光伏系统stand-alone PV system 不与公共电网联接的光伏系统，也称离网光伏系统。2.0.8 方阵由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起，并...
