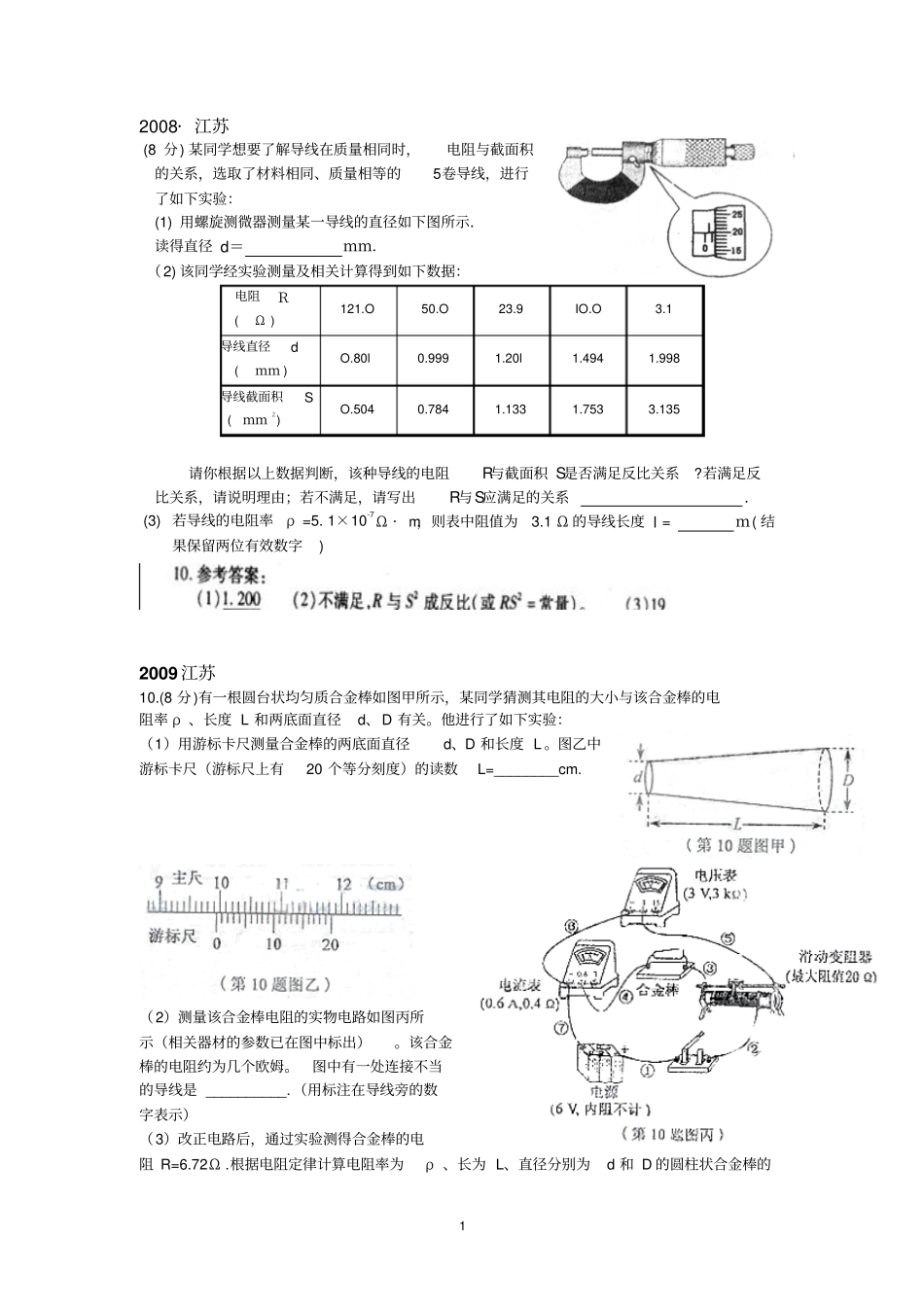

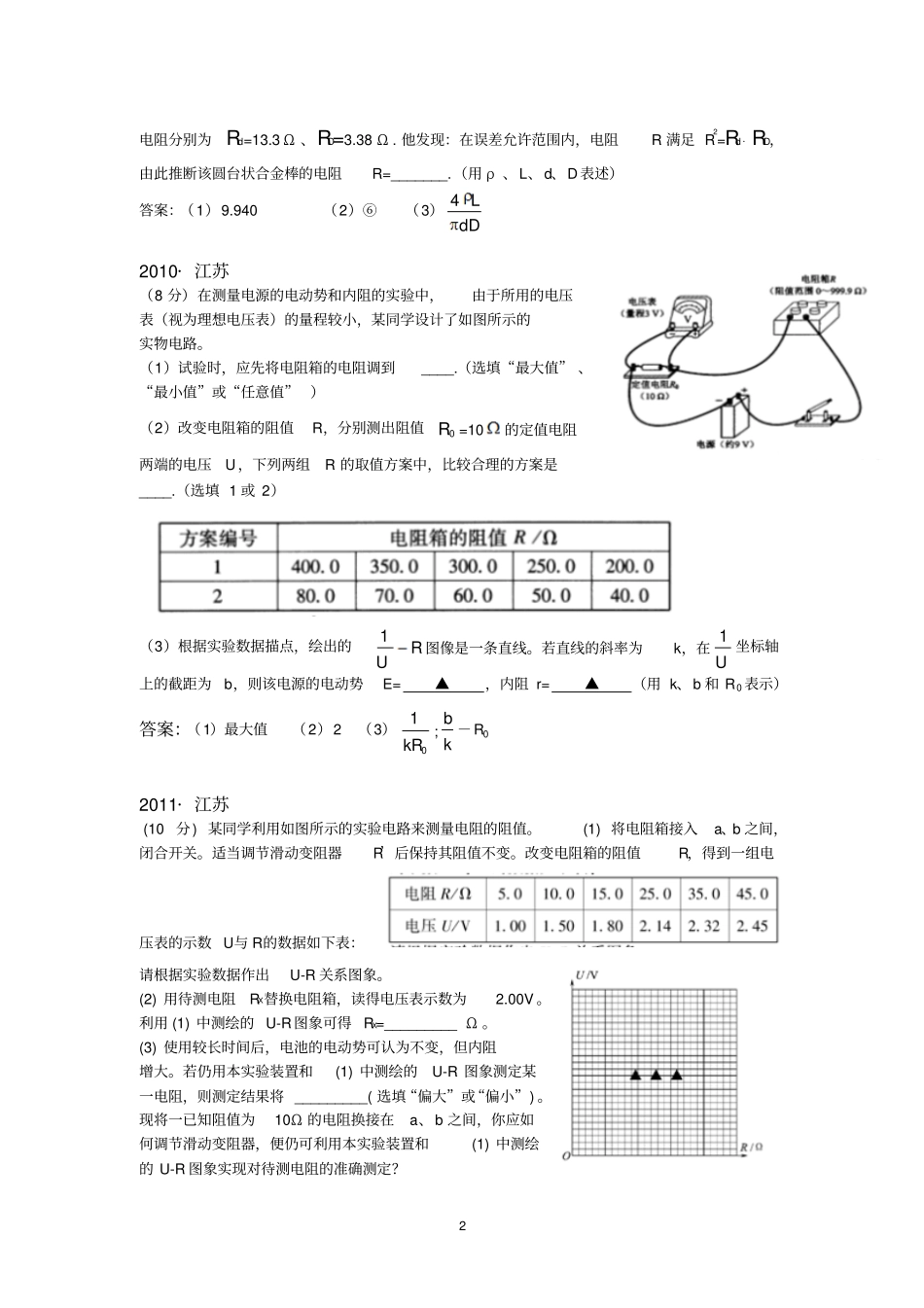

1 2008· 江苏 (8 分) 某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：(1) 用螺旋测微器测量某一导线的直径如下图所示．读得直径 d＝ｍｍ．（2) 该同学经实验测量及相关计算得到如下数据：电阻Ｒ (Ω ) 121.O 50.O 23.9 IO.O 3.1 导线直径d (ｍｍ ) O.80l 0.999 1.20l 1.494 1.998 导线截面积S (ｍｍ２) O.504 0.784 1.133 1.753 3.135 请你根据以上数据判断，该种导线的电阻R与截面积 S是否满足反比关系?若满足反比关系，请说明理由；若不满足，请写出R与S应满足的关系． (3) 若导线的电阻率ρ =5. 1×10-7Ω ·m，则表中阻值为3.1 Ω 的导线长度 l = ｍ( 结果保留两位有效数字) 2009 江苏10.(8 分)有一根圆台状均匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率 ρ 、长度 L 和两底面直径d、D 有关。他进行了如下实验：（1）用游标卡尺测量合金棒的两底面直径d、D 和长度 L 。图乙中游标卡尺（游标尺上有20 个等分刻度）的读数L=________cm. （2）测量该合金棒电阻的实物电路如图丙所示（相关器材的参数已在图中标出）。该合金棒的电阻约为几个欧姆。图中有一处连接不当的导线是 __________. （用标注在导线旁的数字表示）（3）改正电路后，通过实验测得合金棒的电阻 R=6.72Ω .根据电阻定律计算电阻率为ρ 、长为 L、直径分别为d 和 D 的圆柱状合金棒的2 电阻分别为 Rd=13.3 Ω 、RD=3.38 Ω . 他发现：在误差允许范围内，电阻R 满足 R2=Rd· RD，由此推断该圆台状合金棒的电阻R=_______.（用 ρ 、L、d、D表述）答案：（1）9.940 （2）⑥（3）dDL42010· 江苏（8 分）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路。（1）试验时，应先将电阻箱的电阻调到____.（选填“最大值” 、“最小值”或“任意值” ）（2）改变电阻箱的阻值R，分别测出阻值0R =10的定值电阻两端的电压U，下列两组R 的取值方案中，比较合理的方案是____.（选填 1 或 2）（3）根据实验数据描点，绘出的1RU图像是一条直线。若直线的斜率为k，在 1U坐标轴上的截距为b，则该电源的电动势E= ▲，内阻 r= ▲（用 k、b 和 R0 表示）答案：（1）最大值（2）2 （3）01kR; bk－R02011· 江苏 (10分) 某同学利用如图所示的实...
