江苏电力公司电子式相多功能电能表技术规范

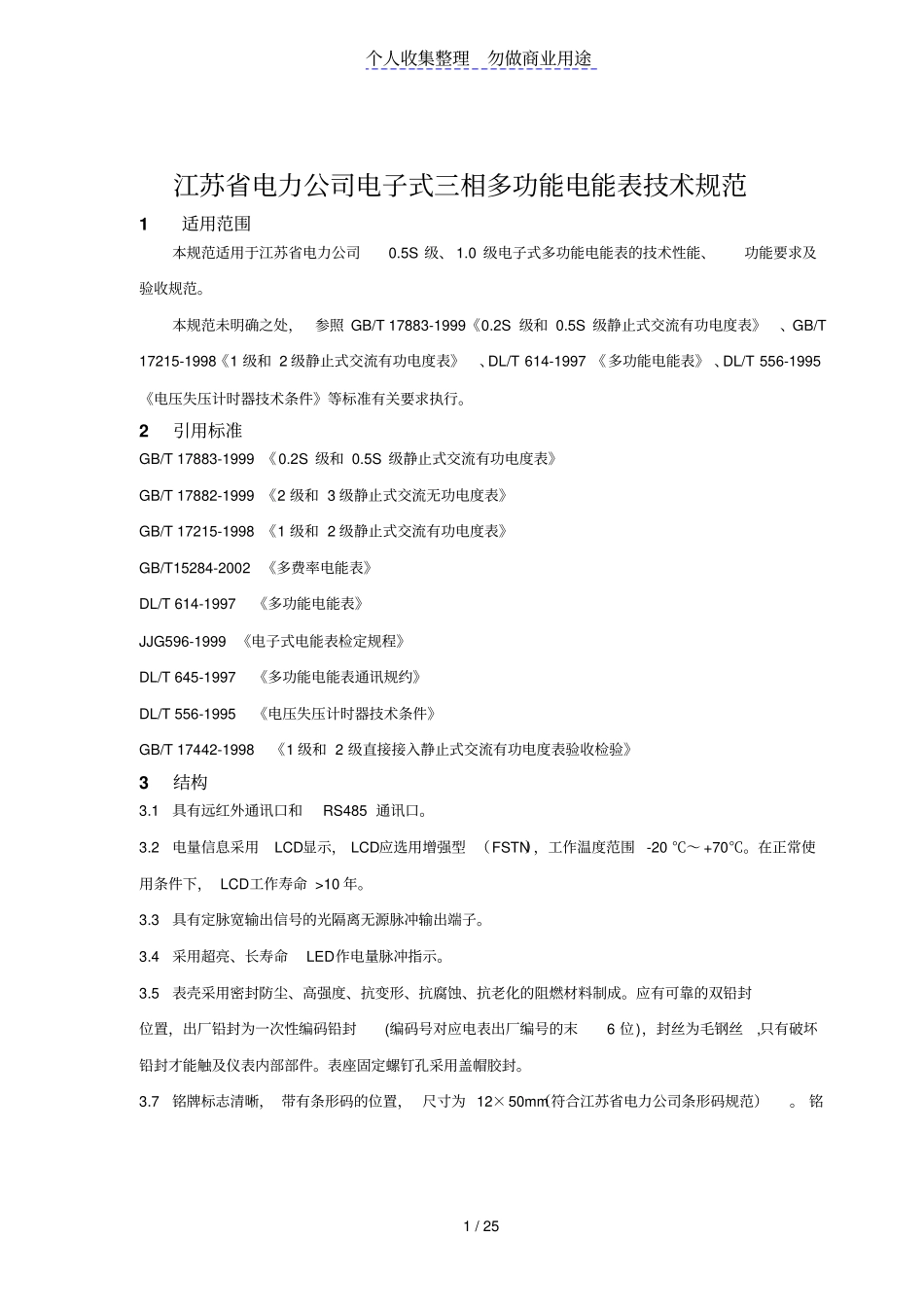

个人收集整理勿做商业用途1 / 25 江苏省电力公司电子式三相多功能电能表技术规范1适用范围本规范适用于江苏省电力公司0.5S 级、 1.0 级电子式多功能电能表的技术性能、功能要求及验收规范。本规范未明确之处，参照 GB/T 17883-1999《0.2S 级和 0.5S 级静止式交流有功电度表》、GB/T 17215-1998《1 级和 2 级静止式交流有功电度表》、DL/T 614-1997 《多功能电能表》 、DL/T 556-1995 《电压失压计时器技术条件》等标准有关要求执行。2引用标准GB/T 17883-1999 《0.2S 级和 0.5S 级静止式交流有功电度表》GB/T 17882-1999 《2 级和 3 级静止式交流无功电度表》GB/T 17215-1998 《1 级和 2 级静止式交流有功电度表》GB/T15284-2002 《多费率电能表》DL/T 614-1997 《多功能电能表》JJG596-1999 《电子式电能表检定规程》DL/T 645-1997 《多功能电能表通讯规约》DL/T 556-1995 《电压失压计时器技术条件》GB/T 17442-1998 《1 级和 2 级直接接入静止式交流有功电度表验收检验》3结构3.1 具有远红外通讯口和 RS485 通讯口。3.2 电量信息采用LCD显示， LCD应选用增强型 （FSTN），工作温度范围 -20 ℃～ +70℃。在正常使用条件下， LCD工作寿命 >10 年。3.3 具有定脉宽输出信号的光隔离无源脉冲输出端子。3.4 采用超亮、长寿命LED作电量脉冲指示。3.5 表壳采用密封防尘、高强度、抗变形、抗腐蚀、抗老化的阻燃材料制成。应有可靠的双铅封位置，出厂铅封为一次性编码铅封(编码号对应电表出厂编号的末6 位)，封丝为毛钢丝,只有破坏铅封才能触及仪表内部部件。表座固定螺钉孔采用盖帽胶封。3.7 铭牌标志清晰， 带有条形码的位置， 尺寸为 12×50mm（符合江苏省电力公司条形码规范）。 铭个人收集整理勿做商业用途1 / 25 牌上应有计量器具生产许可证和制造标准的标识，铭牌材料宜采用铝板或阻燃复合材料板。具体布局应符合附件1 的要求。3.8 表内所有元器件均能防锈蚀、防氧化，内部连接线路采用焊接方式，不宜采用插接方式。如采用插接方式时应紧固点牢靠。端钮盒电流接线采用嵌入式双螺钉旋紧。3.9 采用隔离变压器多路输出分别提供表内部测量部分、数据处理部分、通讯部分的工作电源。在线路只存在一相（3 相 4 线方式）和两相（3 相 3 线方式）时，电表能继续工作。3.10 电表应有硬件编程开关，且可铅封，防止非法设置/ 修改电表参数。3.11 电表必须具有时钟测试端...
