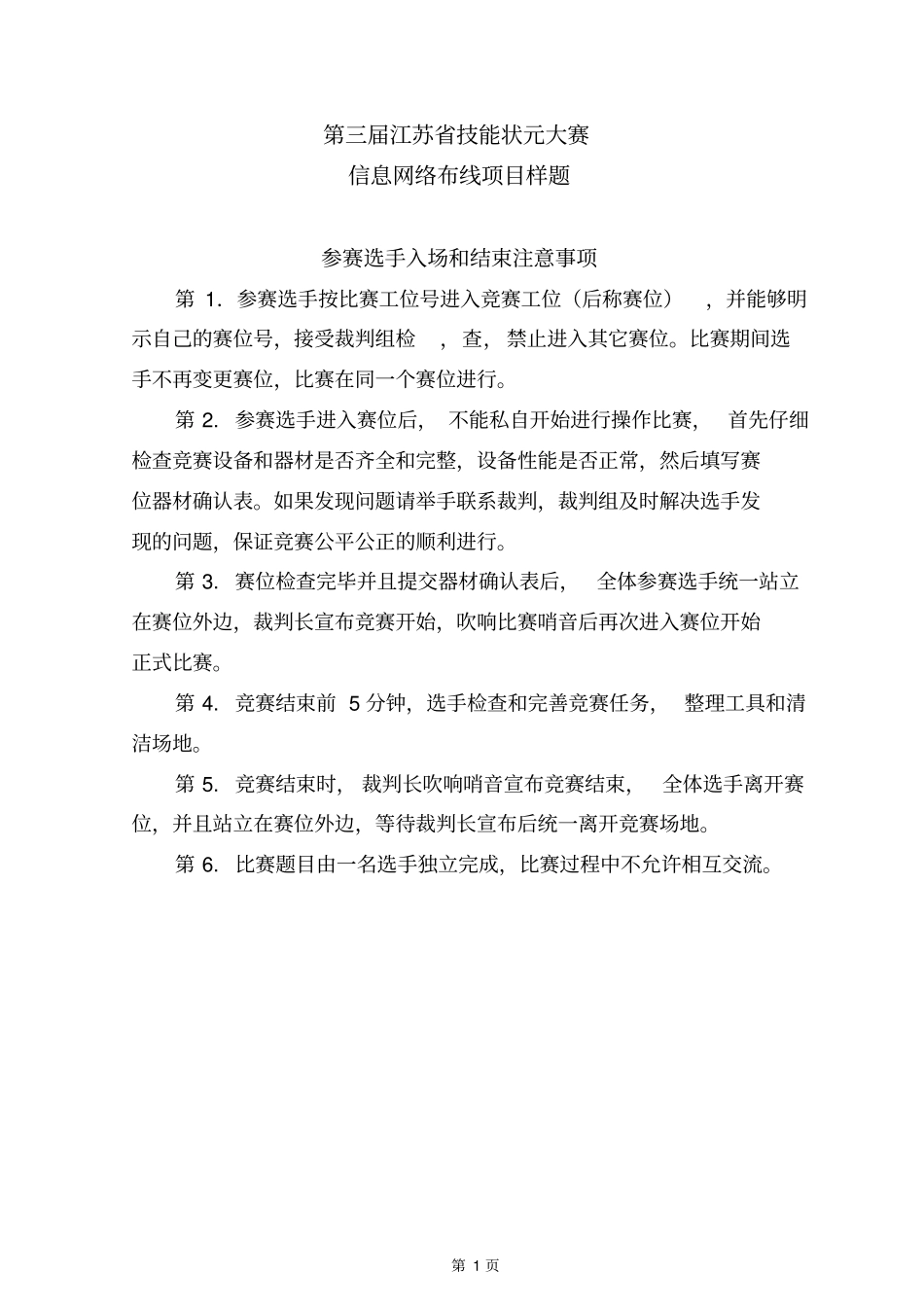

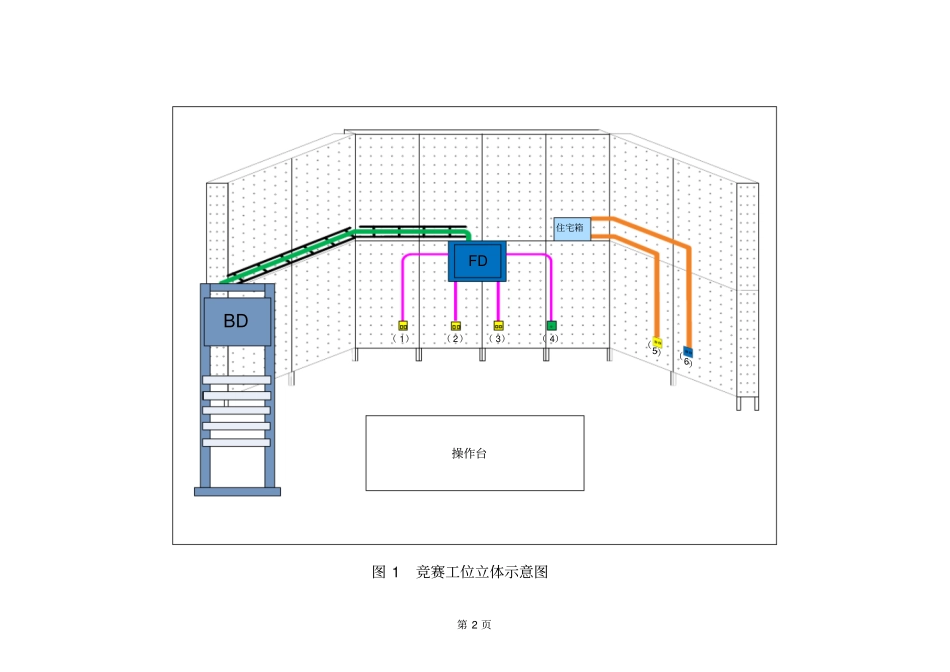

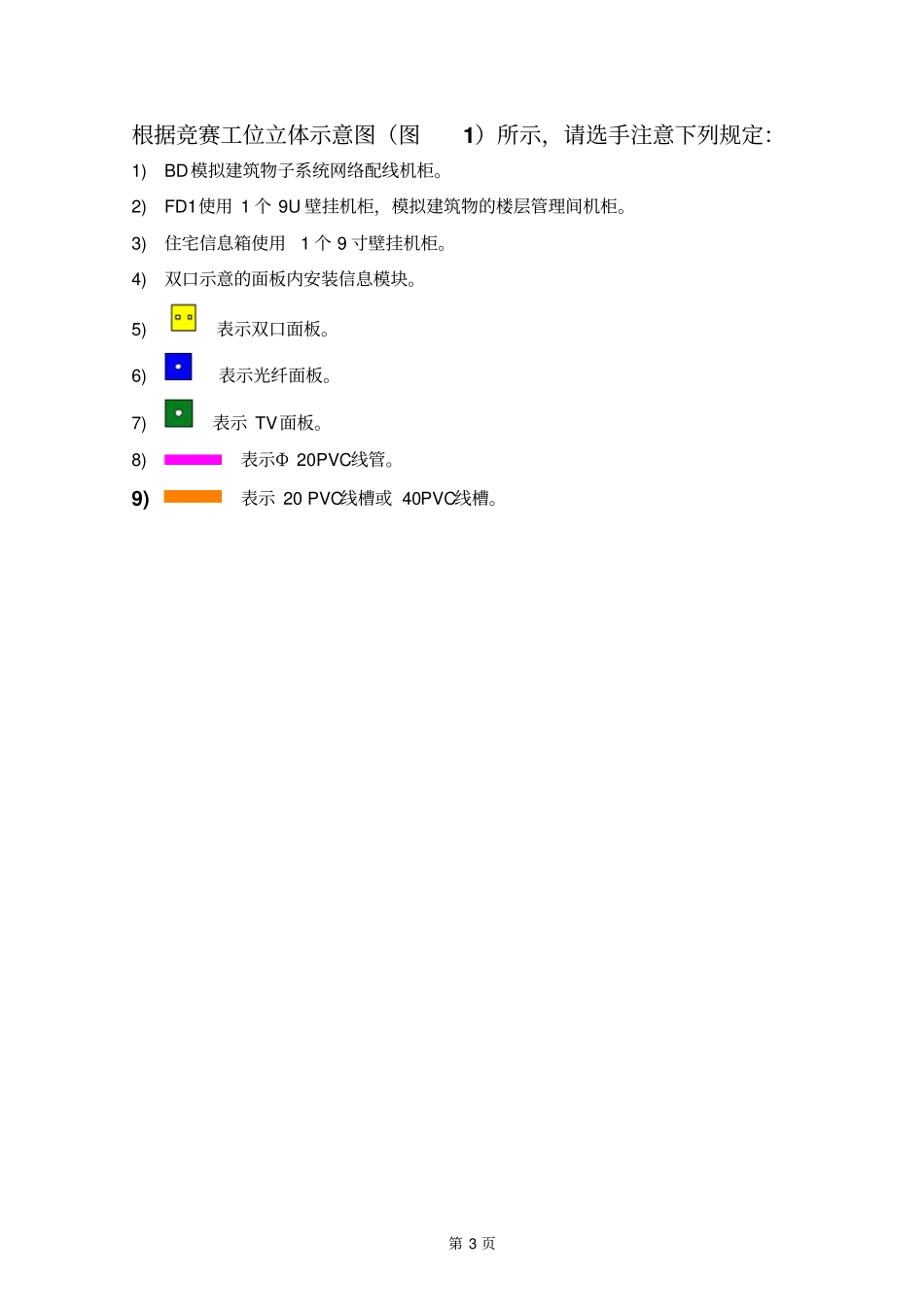

第 1 页第三届江苏省技能状元大赛信息网络布线项目样题参赛选手入场和结束注意事项第 1．参赛选手按比赛工位号进入竞赛工位（后称赛位），并能够明示自己的赛位号，接受裁判组检，查，禁止进入其它赛位。比赛期间选手不再变更赛位，比赛在同一个赛位进行。第 2. 参赛选手进入赛位后， 不能私自开始进行操作比赛， 首先仔细检查竞赛设备和器材是否齐全和完整，设备性能是否正常，然后填写赛位器材确认表。如果发现问题请举手联系裁判，裁判组及时解决选手发现的问题，保证竞赛公平公正的顺利进行。第 3. 赛位检查完毕并且提交器材确认表后，全体参赛选手统一站立在赛位外边，裁判长宣布竞赛开始，吹响比赛哨音后再次进入赛位开始正式比赛。第 4. 竞赛结束前 5 分钟，选手检查和完善竞赛任务， 整理工具和清洁场地。第 5. 竞赛结束时， 裁判长吹响哨音宣布竞赛结束，全体选手离开赛位，并且站立在赛位外边，等待裁判长宣布后统一离开竞赛场地。第 6. 比赛题目由一名选手独立完成，比赛过程中不允许相互交流。第 2 页FD操作台（ 1）BD（ 2）（ 3）（ 4）住宅箱（5）（6）图 1 竞赛工位立体示意图第 3 页根据竞赛工位立体示意图（图1）所示，请选手注意下列规定：1)BD模拟建筑物子系统网络配线机柜。2)FD1使用 1 个 9U 壁挂机柜，模拟建筑物的楼层管理间机柜。3)住宅信息箱使用1 个 9 寸壁挂机柜。4)双口示意的面板内安装信息模块。5)表示双口面板。6)表示光纤面板。7)表示 TV面板。8)表示Φ 20PVC线管。9)表示 20 PVC线槽或 40PVC线槽。第 4 页竞赛工作任务一：建筑物网络布线系统（上午3 小时完成）总分300 分请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、路由和端接位置、合理规范理线、现场管理等，请规范安装，优先保证质量，在规定时间 内完成竞赛任务。（1）1A、1B、1C、1D、1E 配线架安装（ 15 分）按照图 2 所示位置，在网络配线端接实训装置上安装1A、1B、1C、1D，1E配线架 , 要求安装位置正确，横平竖直，安装牢固，没有松动，螺丝两边安装垫片。（2）2A、2B、2C、2D、2E 配线架安装（ 15 分）按照图 2 所示位置，在网络配线机柜上安装2A、2B、2C、2D、2E配线架，要求安装位置正确，横平竖直，安全牢固，没有松动，螺丝两边安装垫片。（3）电缆和光缆的抽线、理线、端接等安装（120 分）按照图 1 和图 3 所示位置和路由完成全部电缆和光缆的安装任务，包...
