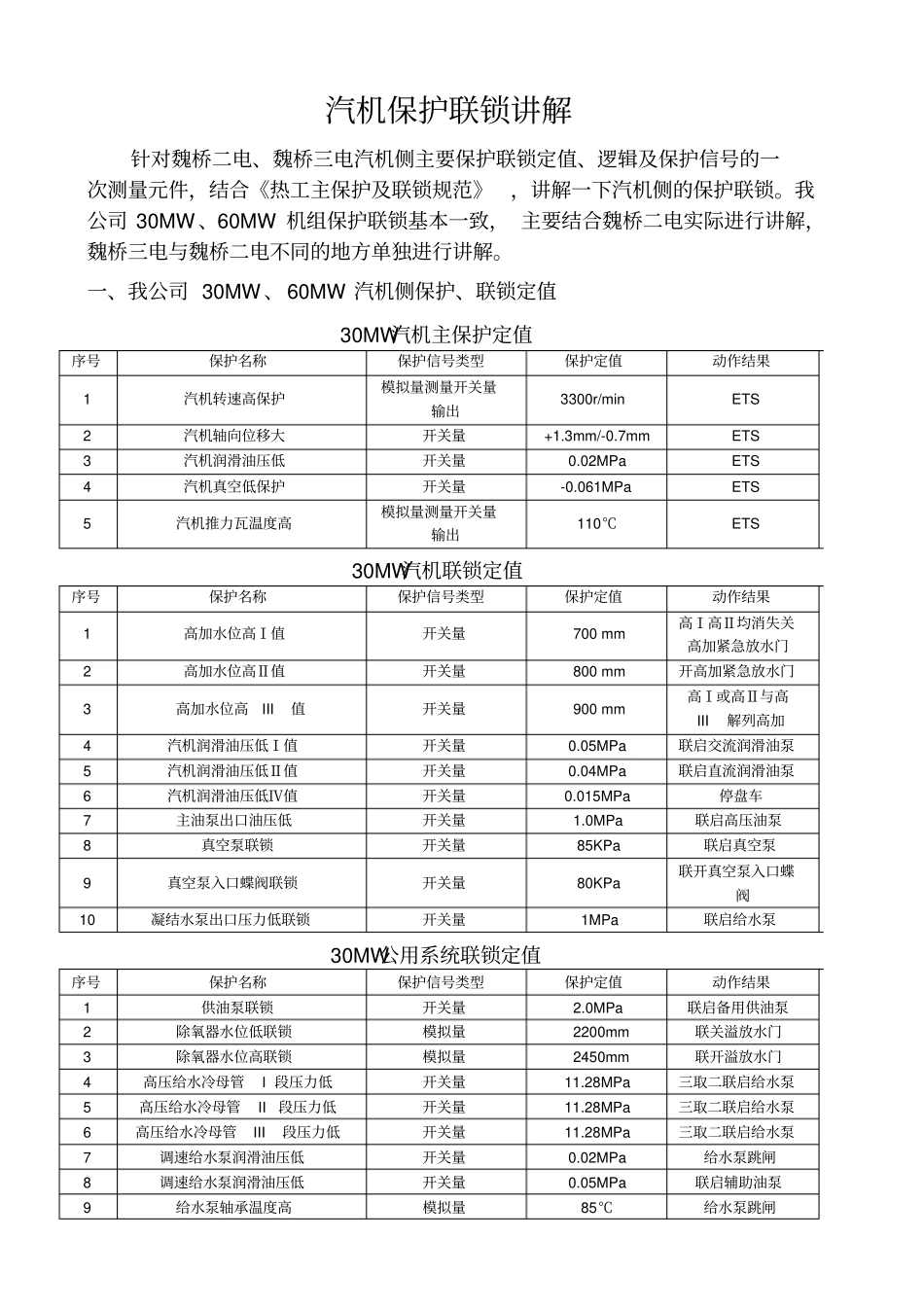

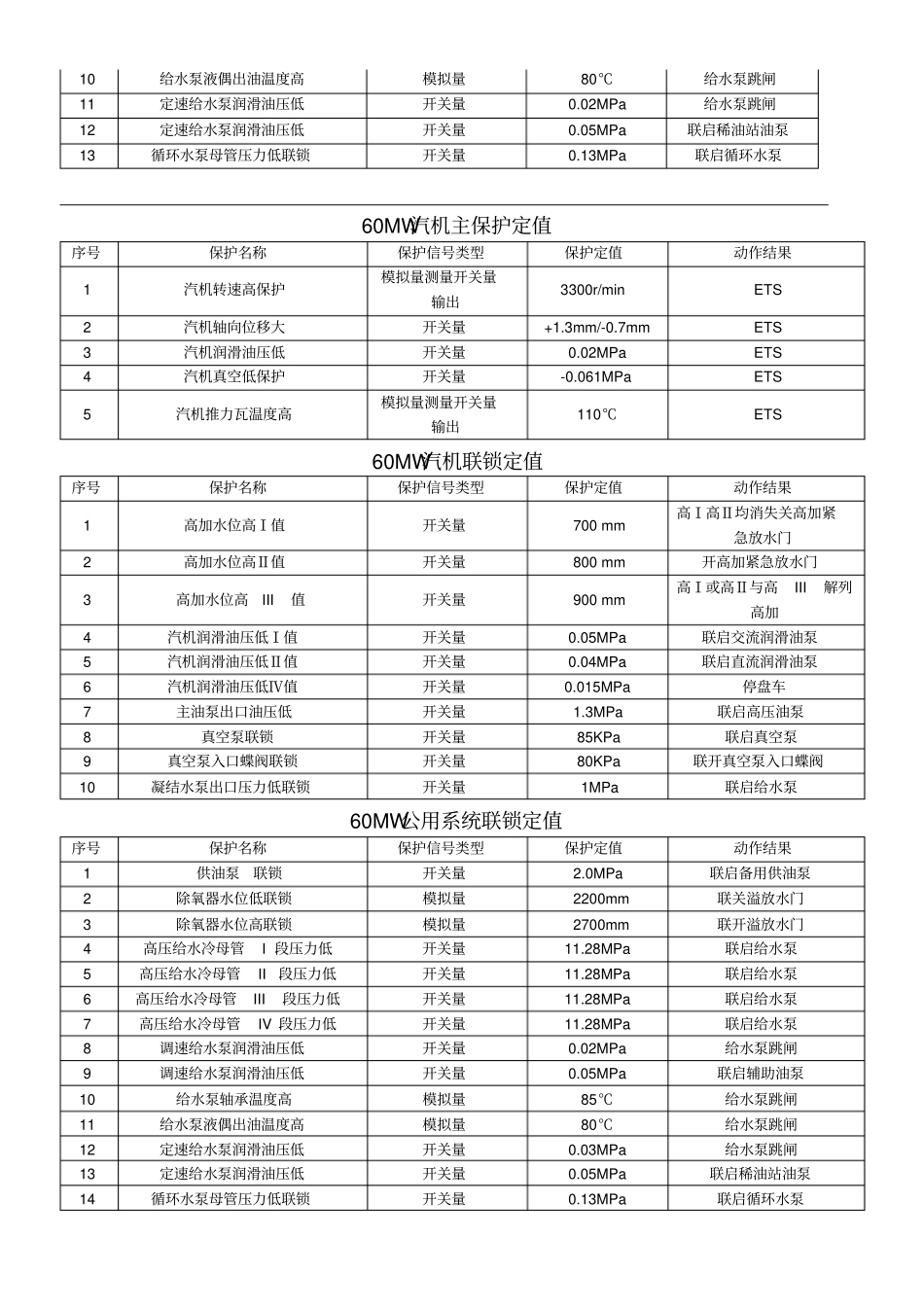

汽机保护联锁讲解针对魏桥二电、魏桥三电汽机侧主要保护联锁定值、逻辑及保护信号的一次测量元件，结合《热工主保护及联锁规范》，讲解一下汽机侧的保护联锁。我公司 30MW 、60MW 机组保护联锁基本一致， 主要结合魏桥二电实际进行讲解，魏桥三电与魏桥二电不同的地方单独进行讲解。一、我公司 30MW 、60MW 汽机侧保护、联锁定值30MW汽机主保护定值序号保护名称保护信号类型保护定值动作结果1 汽机转速高保护模拟量测量开关量输出3300r/min ETS 2 汽机轴向位移大开关量+1.3mm/-0.7mm ETS 3 汽机润滑油压低开关量0.02MPa ETS 4 汽机真空低保护开关量-0.061MPa ETS 5 汽机推力瓦温度高模拟量测量开关量输出110℃ETS 30MW汽机联锁定值序号保护名称保护信号类型保护定值动作结果1 高加水位高Ⅰ值开关量700 mm 高Ⅰ高Ⅱ均消失关高加紧急放水门2 高加水位高Ⅱ值开关量800 mm 开高加紧急放水门3 高加水位高III值开关量900 mm 高Ⅰ或高Ⅱ与高III解列高加4 汽机润滑油压低Ⅰ值开关量0.05MPa 联启交流润滑油泵5 汽机润滑油压低Ⅱ值开关量0.04MPa 联启直流润滑油泵6 汽机润滑油压低Ⅳ值开关量0.015MPa 停盘车7 主油泵出口油压低开关量1.0MPa 联启高压油泵8 真空泵联锁开关量85KPa 联启真空泵9 真空泵入口蝶阀联锁开关量80KPa 联开真空泵入口蝶阀10 凝结水泵出口压力低联锁开关量1MPa 联启给水泵30MW公用系统联锁定值序号保护名称保护信号类型保护定值动作结果1 供油泵联锁开关量2.0MPa 联启备用供油泵2 除氧器水位低联锁模拟量2200mm 联关溢放水门3 除氧器水位高联锁模拟量2450mm 联开溢放水门4 高压给水冷母管I 段压力低开关量11.28MPa 三取二联启给水泵5 高压给水冷母管II段压力低开关量11.28MPa 三取二联启给水泵6 高压给水冷母管III段压力低开关量11.28MPa 三取二联启给水泵7 调速给水泵润滑油压低开关量0.02MPa 给水泵跳闸8 调速给水泵润滑油压低开关量0.05MPa 联启辅助油泵9 给水泵轴承温度高模拟量85℃给水泵跳闸10 给水泵液偶出油温度高模拟量80℃给水泵跳闸11 定速给水泵润滑油压低开关量0.02MPa 给水泵跳闸12 定速给水泵润滑油压低开关量0.05MPa 联启稀油站油泵13 循环水泵母管压力低联锁开关量0.13MPa 联启循环水泵60MW汽机主保护定值序号保护名称保护信号类型保护定值动作结果1 汽机转速高保护模拟量测量开关量输出3300r/min ETS 2 汽机轴向位移大开关量+1.3mm/-0.7mm...
