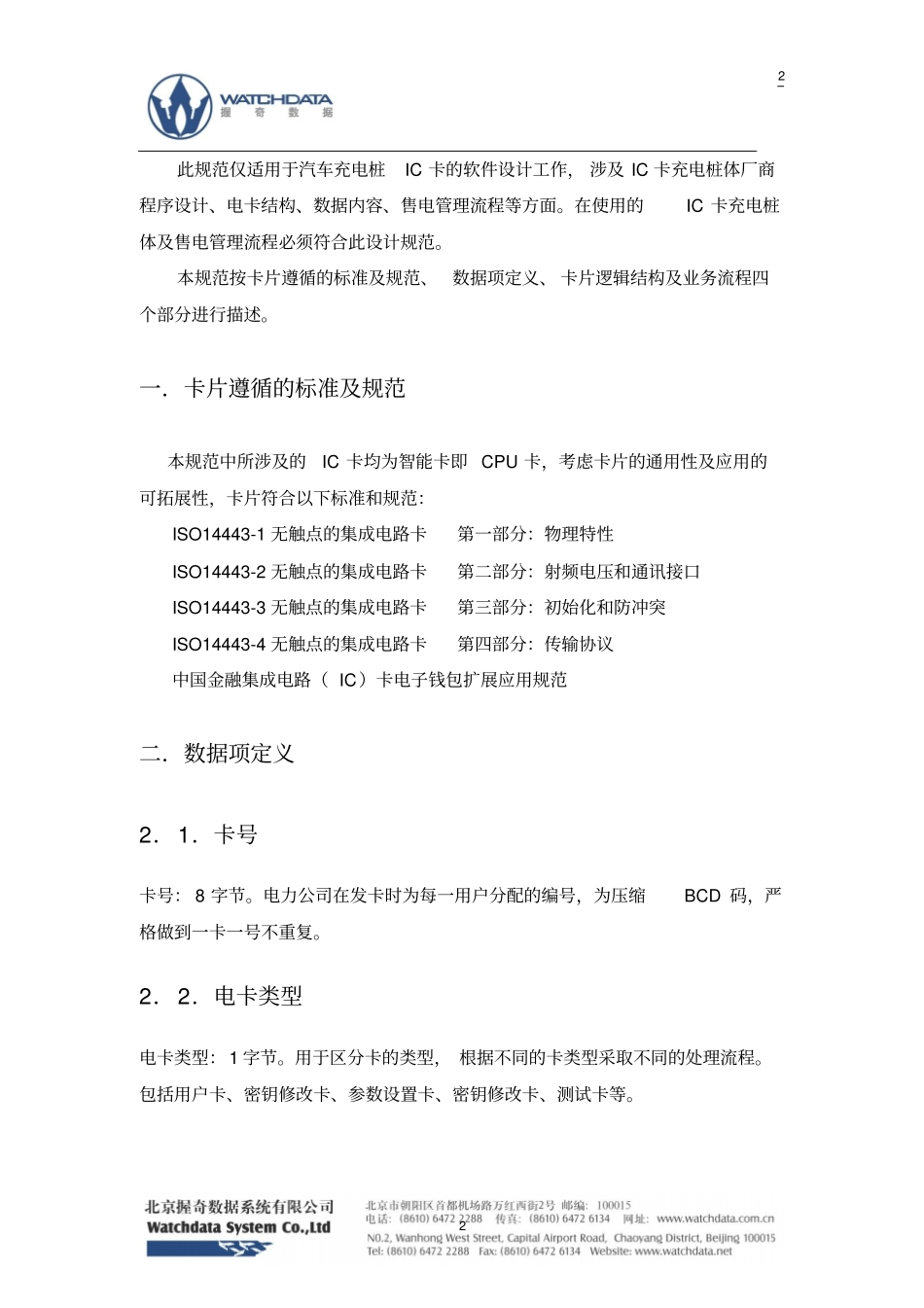

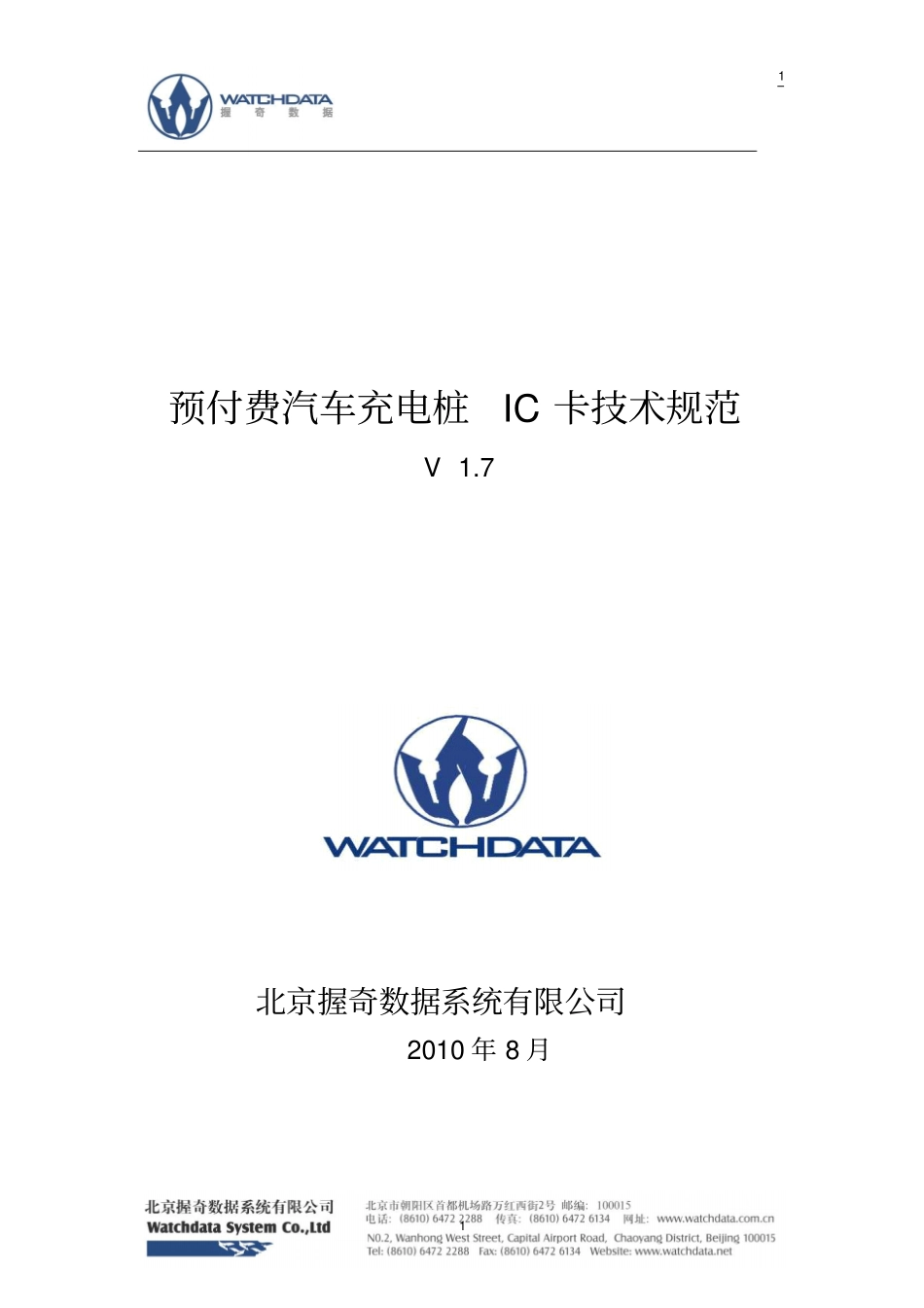

1 1 预付费汽车充电桩IC 卡技术规范V 1.7北京握奇数据系统有限公司2010 年 8 月2 2 此规范仅适用于汽车充电桩IC 卡的软件设计工作， 涉及 IC 卡充电桩体厂商程序设计、电卡结构、数据内容、售电管理流程等方面。在使用的IC 卡充电桩体及售电管理流程必须符合此设计规范。本规范按卡片遵循的标准及规范、数据项定义、 卡片逻辑结构及业务流程四个部分进行描述。一．卡片遵循的标准及规范本规范中所涉及的IC 卡均为智能卡即 CPU 卡，考虑卡片的通用性及应用的可拓展性，卡片符合以下标准和规范：ISO14443-1 无触点的集成电路卡第一部分：物理特性ISO14443-2 无触点的集成电路卡第二部分：射频电压和通讯接口ISO14443-3 无触点的集成电路卡第三部分：初始化和防冲突ISO14443-4 无触点的集成电路卡第四部分：传输协议中国金融集成电路（ IC）卡电子钱包扩展应用规范二．数据项定义2．1．卡号卡号： 8 字节。电力公司在发卡时为每一用户分配的编号，为压缩BCD 码，严格做到一卡一号不重复。2．2．电卡类型电卡类型： 1 字节。用于区分卡的类型， 根据不同的卡类型采取不同的处理流程。包括用户卡、密钥修改卡、参数设置卡、密钥修改卡、测试卡等。3 3 2．3．剩余金额剩余金额：4 字节 Hex 码；桩体中当前剩余的金额， 用于桩体的用电扣减和比对。2．4．本次购电金额本次购电数据： 4 字节。用户每次到售电系统交款金额。用户购电时累加到用户卡的购电钱包文件中。2．5．购电次数购电次数： 3 字节。用户从开户起到售电网点交款购电总次数，每购一次电购电次数加一。2．6．报警金额报警金额： 4 字节。提醒用户尽快购电的报警门限金额。当桩体中剩余金额小于等于报警金额时，用户桩体的液晶显示部分处于闪烁状态，给予用户灯光报警。2．7．购电日期购电日期： 4 字节。以 yyyymmdd 格式存储。2．8．交易开始时间、交易结束时间用电时间： 6 字节。记录用户用电的起始时间。以yyyymmddhhmm 格式存储。用于用电信息的抄收记录。2．9．用电量用电量： 4 字节。记录用户用电的实际用量。用于用电信息的抄收。4 4 2．10．桩体号桩体号： 6 字节。每一块桩体设置不同的桩体号，便于系统对桩体的管理。桩体号的设定在桩体完成密钥修改前设定，一经安装运行即不再改变。 严格做到一桩体一号。2．11．报警功率报警功率： 4 字节。2．12．限定功率限定功率： 4 字节。三.卡片定义及应用流程卡片种类及...
