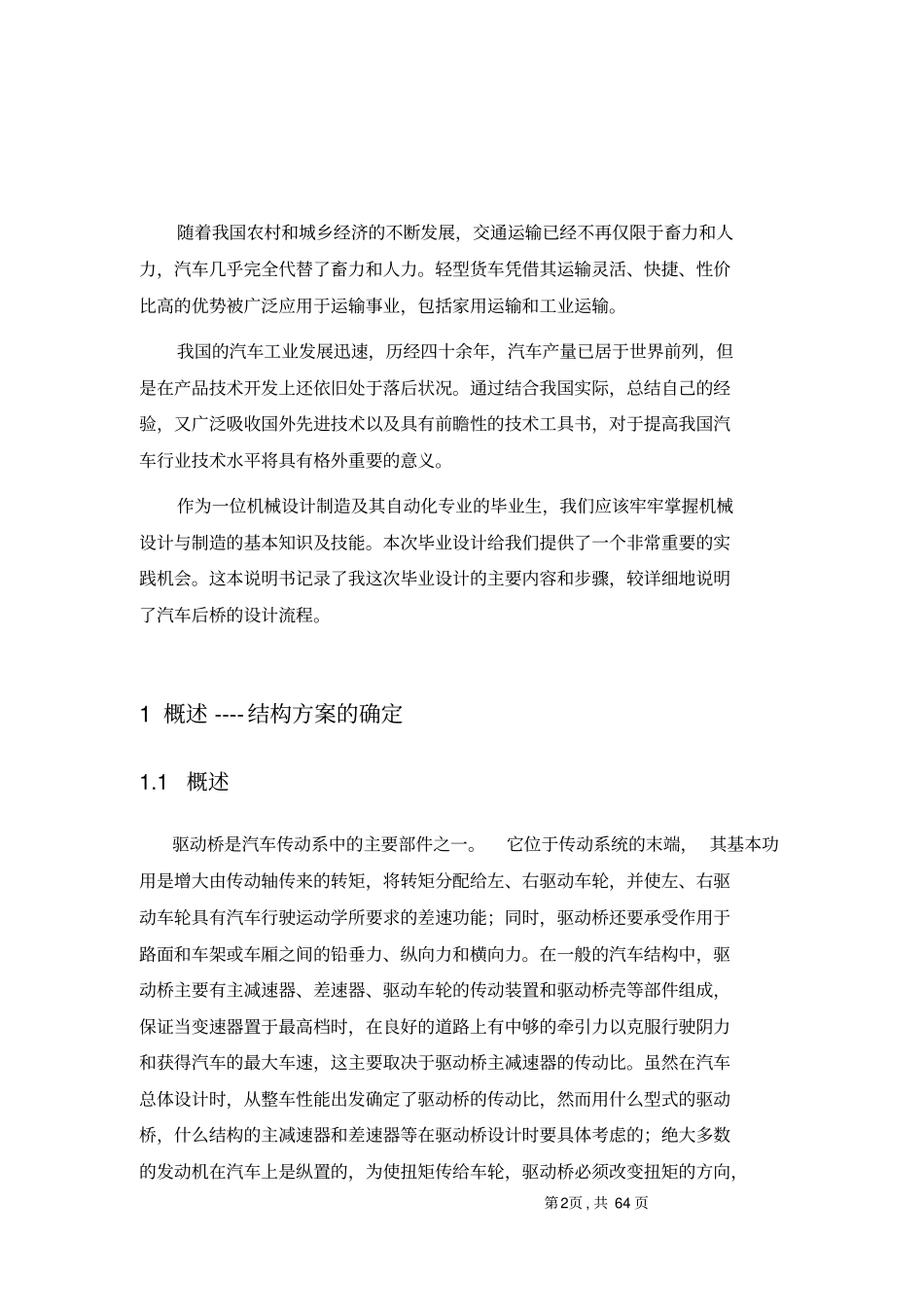

汽车后桥总体设计第2页 , 共 64 页随着我国农村和城乡经济的不断发展，交通运输已经不再仅限于畜力和人力，汽车几乎完全代替了畜力和人力。轻型货车凭借其运输灵活、快捷、性价比高的优势被广泛应用于运输事业，包括家用运输和工业运输。我国的汽车工业发展迅速，历经四十余年，汽车产量已居于世界前列，但是在产品技术开发上还依旧处于落后状况。通过结合我国实际，总结自己的经验，又广泛吸收国外先进技术以及具有前瞻性的技术工具书，对于提高我国汽车行业技术水平将具有格外重要的意义。作为一位机械设计制造及其自动化专业的毕业生，我们应该牢牢掌握机械设计与制造的基本知识及技能。本次毕业设计给我们提供了一个非常重要的实践机会。这本说明书记录了我这次毕业设计的主要内容和步骤，较详细地说明了汽车后桥的设计流程。1 概述 ----结构方案的确定1.1 概述驱动桥是汽车传动系中的主要部件之一。它位于传动系统的末端， 其基本功用是增大由传动轴传来的转矩，将转矩分配给左、右驱动车轮，并使左、右驱动车轮具有汽车行驶运动学所要求的差速功能；同时，驱动桥还要承受作用于路面和车架或车厢之间的铅垂力、纵向力和横向力。在一般的汽车结构中，驱动桥主要有主减速器、差速器、驱动车轮的传动装置和驱动桥壳等部件组成，保证当变速器置于最高档时，在良好的道路上有中够的牵引力以克服行驶阴力和获得汽车的最大车速，这主要取决于驱动桥主减速器的传动比。虽然在汽车总体设计时，从整车性能出发确定了驱动桥的传动比，然而用什么型式的驱动桥，什么结构的主减速器和差速器等在驱动桥设计时要具体考虑的；绝大多数的发动机在汽车上是纵置的，为使扭矩传给车轮，驱动桥必须改变扭矩的方向，第3页 , 共 64 页同时根据车辆的具体要求解决左右车轮的扭矩分配，如果是多桥驱动的汽车亦同时要考虑各桥间的扭矩分配问题。整体式驱动桥一方面需要承担汽车的载荷，另一方面车轮上的作用力以及传递扭矩所产生的反作用力矩皆由驱动桥承担，所以驱动桥的零件必须具有足够的刚度和强度，以保证机件可靠的工作。驱动桥还必须满足通过性急平顺性的要求。采用断开式驱动桥，可以使桥壳离地间隙增加，非簧载质量减轻等均是从这方面考虑；前桥驱动或多桥驱动的转向驱动轴要既能驱动又能转向。所以，驱动桥的设计必须满足如下基本要求：1） 所选择的主减速比应能满足汽车在给定使用条件下具有最佳的动力性和燃油经济性；2）结构简单、维修方便，...
