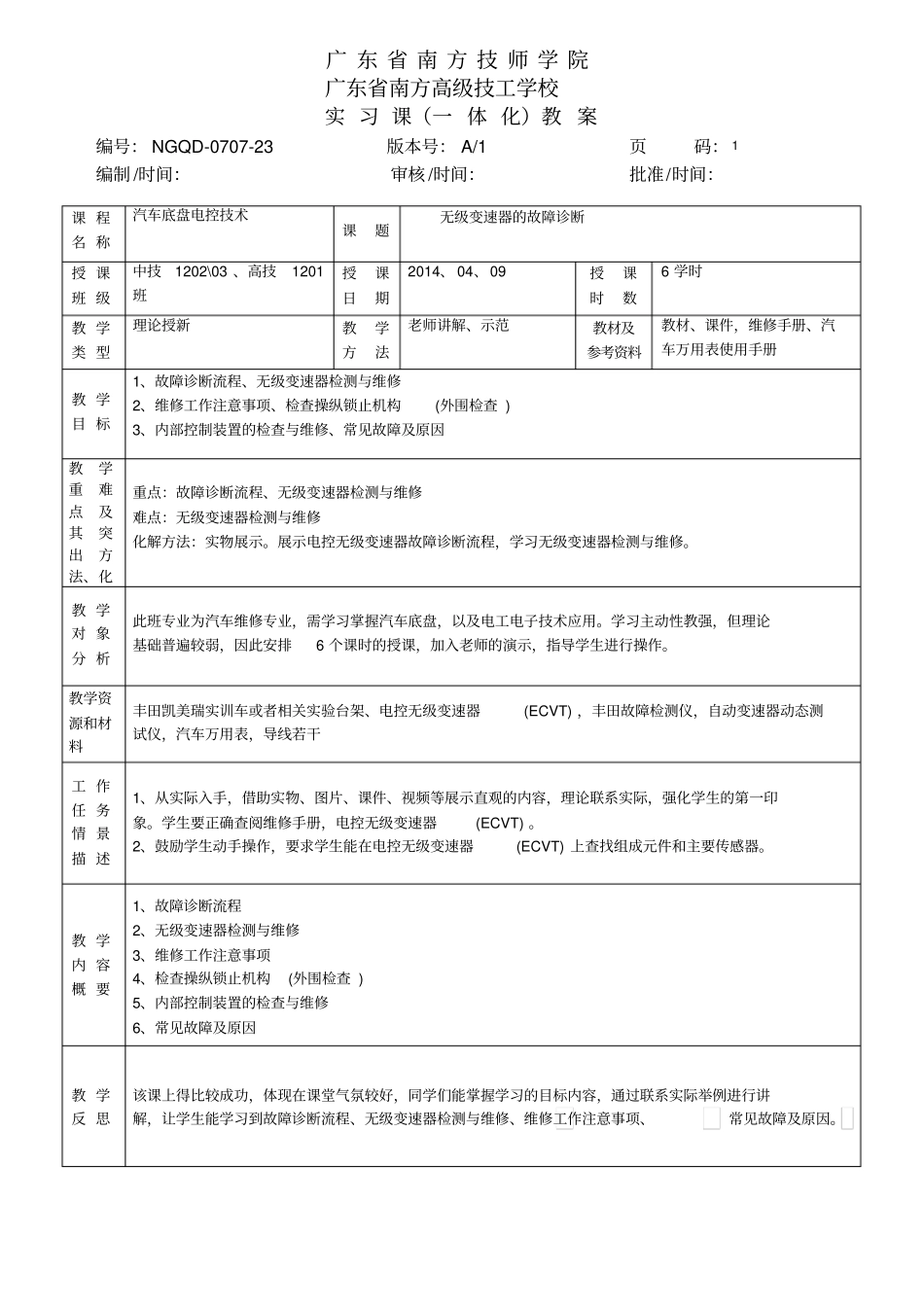

广 东 省 南 方 技 师 学 院广东省南方高级技工学校实 习 课（一 体 化）教 案编号： NGQD-0707-23 版本号： A/1 页码： 1编制 /时间：审核 /时间：批准/时间：课 程名 称汽车底盘电控技术课题无级变速器的故障诊断授 课班 级中技1202\03 、高技1201班授课日期2014、 04、09 授课时数6 学时教 学类 型理论授新教学方法老师讲解、示范教材及参考资料教材、课件，维修手册、汽车万用表使用手册教 学目 标1、故障诊断流程、无级变速器检测与维修2、维修工作注意事项、检查操纵锁止机构(外围检查 ) 3、内部控制装置的检查与维修、常见故障及原因教学重难点及其突出方法、化重点：故障诊断流程、无级变速器检测与维修难点：无级变速器检测与维修化解方法：实物展示。展示电控无级变速器故障诊断流程，学习无级变速器检测与维修。教 学对 象分 析此班专业为汽车维修专业，需学习掌握汽车底盘，以及电工电子技术应用。学习主动性教强，但理论基础普遍较弱，因此安排6 个课时的授课，加入老师的演示，指导学生进行操作。教学资源和材料丰田凯美瑞实训车或者相关实验台架、电控无级变速器(ECVT) ，丰田故障检测仪，自动变速器动态测试仪，汽车万用表，导线若干工 作任 务情 景描 述1、从实际入手，借助实物、图片、课件、视频等展示直观的内容，理论联系实际，强化学生的第一印象。学生要正确查阅维修手册，电控无级变速器(ECVT) 。2、鼓励学生动手操作，要求学生能在电控无级变速器(ECVT) 上查找组成元件和主要传感器。教 学内 容概 要1、故障诊断流程2、无级变速器检测与维修3、维修工作注意事项4、检查操纵锁止机构(外围检查 ) 5、内部控制装置的检查与维修6、常见故障及原因教 学反 思该课上得比较成功，体现在课堂气氛较好，同学们能掌握学习的目标内容，通过联系实际举例进行讲解，让学生能学习到故障诊断流程、无级变速器检测与维修、维修工作注意事项、常见故障及原因。广 东 省 南 方 技 师 学 院广东省南方高级技工学校实 习 课（一 体 化）教案编制/时间：页码： 2任 务 图 纸一、无级变速器的故障诊断无级变速器的故障维修与自动变速器的故障维修在电子控制方面有诸多的共同特征：但对于机械液压系统的故障检修是截然不同的。奥迪 Multitronic无级变速器是在原有无级变速器的基础上安装了多片式链条传动组件并配合两组锥面链轮来实现升降挡传动比的，同时使用多片离合器...
