邱关源《电路》冲刺+讲义VIP专享

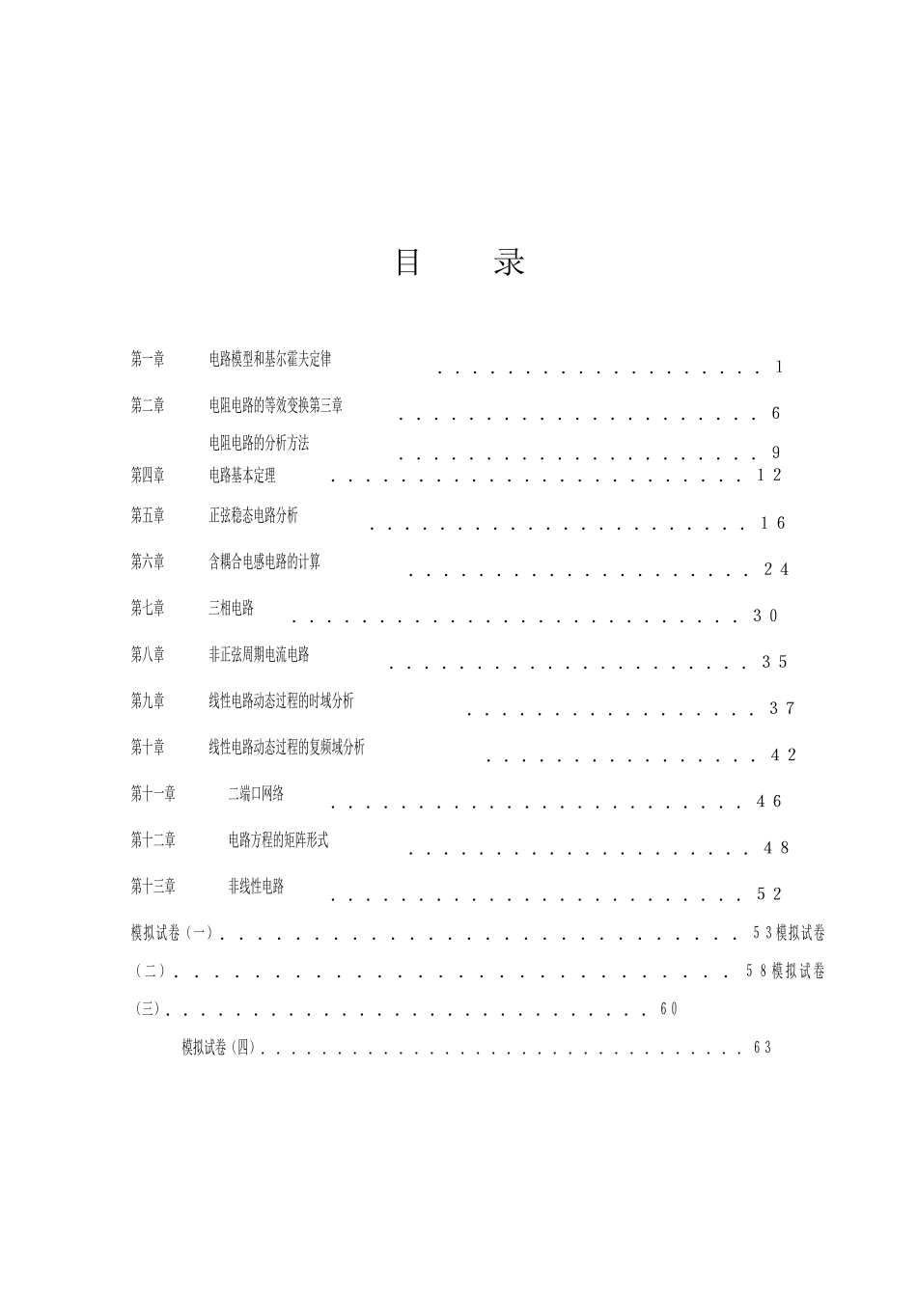

目录第一章电路模型和基尔霍夫定律．．．．．．．．．．．．．．．．．．．１第二章电阻电路的等效变换第三章电阻电路的分析方法．．．．．．．．．．．．．．．．．．．．．６．．．．．．．．．．．．．．．．．．．．．９第四章电路基本定理．．．．．．．．．．．．．．．．．．．．．．．．１２第五章正弦稳态电路分析．．．．．．．．．．．．．．．．．．．．．．１６第六章含耦合电感电路的计算．．．．．．．．．．．．．．．．．．．．２４第七章三相电路．．．．．．．．．．．．．．．．．．．．．．．．．．３０第八章非正弦周期电流电路．．．．．．．．．．．．．．．．．．．．．３５第九章线性电路动态过程的时域分析．．．．．．．．．．．．．．．．．３７第十章线性电路动态过程的复频域分析．．．．．．．．．．．．．．．．４２第十一章二端口网络．．．．．．．．．．．．．．．．．．．．．．．．４６第十二章电路方程的矩阵形式．．．．．．．．．．．．．．．．．．．．４８第十三章非线性电路．．．．．．．．．．．．．．．．．．．．．．．．５２模拟试卷（一）．．．．．．．．．．．．．．．．．．．．．．．．．．．．５３模拟试卷（ 二 ） ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ５ ８ 模 拟 试 卷（三）．．．．．．．．．．．．．．．．．．．．．．．．．．．．６０模拟试卷（四）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３邱关源《电路》冲刺串讲及模拟四套卷第一章电路模型和基尔霍夫定律内容提要本章的重点是元件ＶＣＲ和基尔霍夫定律构成的电路的两大约束，其贯穿于电路理论的始终，是分析电路的根本依据。对参考方向、元件是吸收功率还是发出功率、电容、电感、独立电源、受控电源、运算放大器等元件的各变量关系的掌握和熟练运用也是本章的重点和难点。一、电路模型１．电流ｄｅｆｉｔ＝ ｌｉｍ Δ ｑ＝ｄｑ Δ ｔ→０Δ ｔｄｔ电流方向：规定正电荷的运动方向为电流的实际方向，元件（导线）中电流流动的实际方向只有两种可能。参考方向：任意假定一个正电荷运动的方向即为电流的参考方向。２．电压ｄｅｆｄＷ Ｕ＝ｄｑ电压（降）的参考方向：假设高电位指向低电位的方向。关联参考方向：元件或支路的ｕ，ｉ采用相同的参考方向称之为关联参考方向。反之，称为非关联参考...
