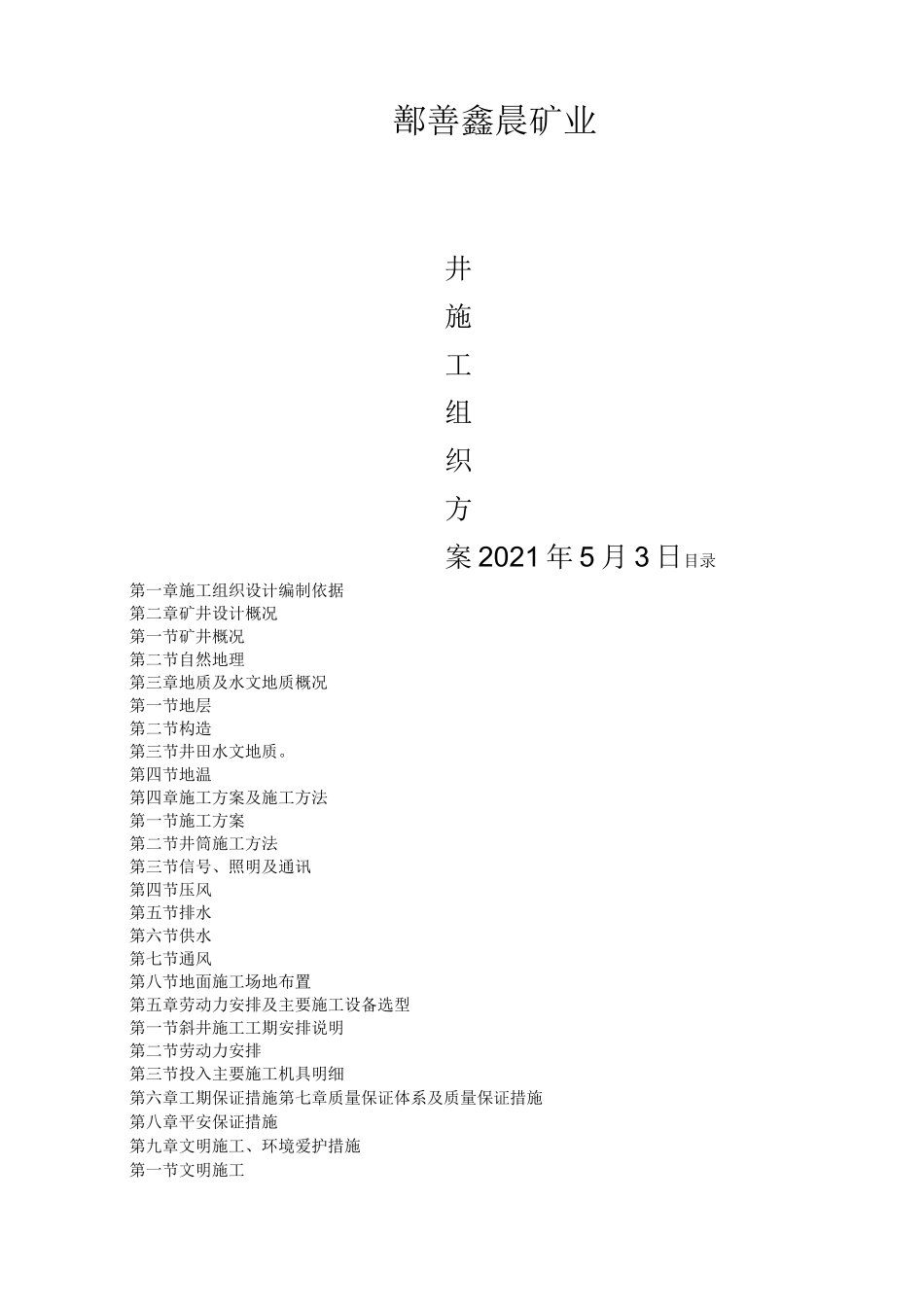

鄯善鑫晨矿业井施工组织方案 2021 年 5 月 3 日目录第一章施工组织设计编制依据第二章矿井设计概况第一节矿井概况第二节自然地理第三章地质及水文地质概况第一节地层第二节构造第三节井田水文地质。第四节地温第四章施工方案及施工方法第一节施工方案第二节井筒施工方法第三节信号、照明及通讯第四节压风第五节排水第六节供水第七节通风第八节地面施工场地布置第五章劳动力安排及主要施工设备选型第一节斜井施工工期安排说明第二节劳动力安排第三节投入主要施工机具明细第六章工期保证措施第七章质量保证体系及质量保证措施第八章平安保证措施第九章文明施工、环境爱护措施第一节文明施工第二节环境爱护鄯善鑫晨矿业斜井井筒施工组织第一章施工组织设计编制依据1、鄯善鑫晨矿业主井井筒施工招标文件，鑫晨 202101 号。2、鄯善鑫晨矿业卧龙岗金铜矿地质地形图及钻孔地质柱状图。3、卧龙岗铜金矿普查地质汇报。4、《金属矿井巷工程及验收标准》〔GBJ213—90〕5、《金属矿井巷工程质量验收评定标准》〔MT5009—94〕6、《金属矿平安规程》。第二章矿井设计概况第一节矿井概况矿区位于鄯善县城正南约 140 千米处，地理坐标：东经 90°15，—91°007；北纬 41°20’一 41°40’。行政区划隶属新疆吐鲁番地区鄯善县管辖。井田南北宽约 1 公里，东西长约 3.5 公里，井田面积约 3 平方公里。矿井设计年生产能力为 20 万吨，该矿山采纳竖井斜井联合开拓方法。竖井为主提升井筒、斜井为副井兼做回风井筒。本次施工为主竖井筒主竖井井筒开口位置位于矿区中部，主竖井井筒设计200m,井口标高设计+1118m,井筒设计净直径 2.7m,表土段设计深度根据现场定，其中锁口深度 2.5m,井颈深度视岩石情况现场确定，其永久支护形式为双层钢筋砼，强度等级 C25,锁口段设计厚度 1200mm，井颈段设计厚度 600mm。井身段设计深度视岩石情况现场确定,永久支护形式为单层钢筋砼支护,厚度为 200mm，强度等级为 C25。井筒与平巷连接处采纳异断面连接，支护形式为钢筋砼，厚度为200mm，强度等级 C25。在主竖井掘进过程中，假设需要锚网支护，就采纳锚网支护，其规格视其围情况而定，强度为 C25。井筒设计特征见附表。主竖井井筒技术特征表井筒井口坐标X=Y=Z=1118井筒结构井颈段双层钢筋砼支护井身段单层钢筋砼支护井筒支护厚度井颈段砼厚 600mm井身段砼厚 200mm矿区地形起伏不大，为低中山丘陵地带。一般高程为 1108—1200 米，最高海拔 1259 米，相...
