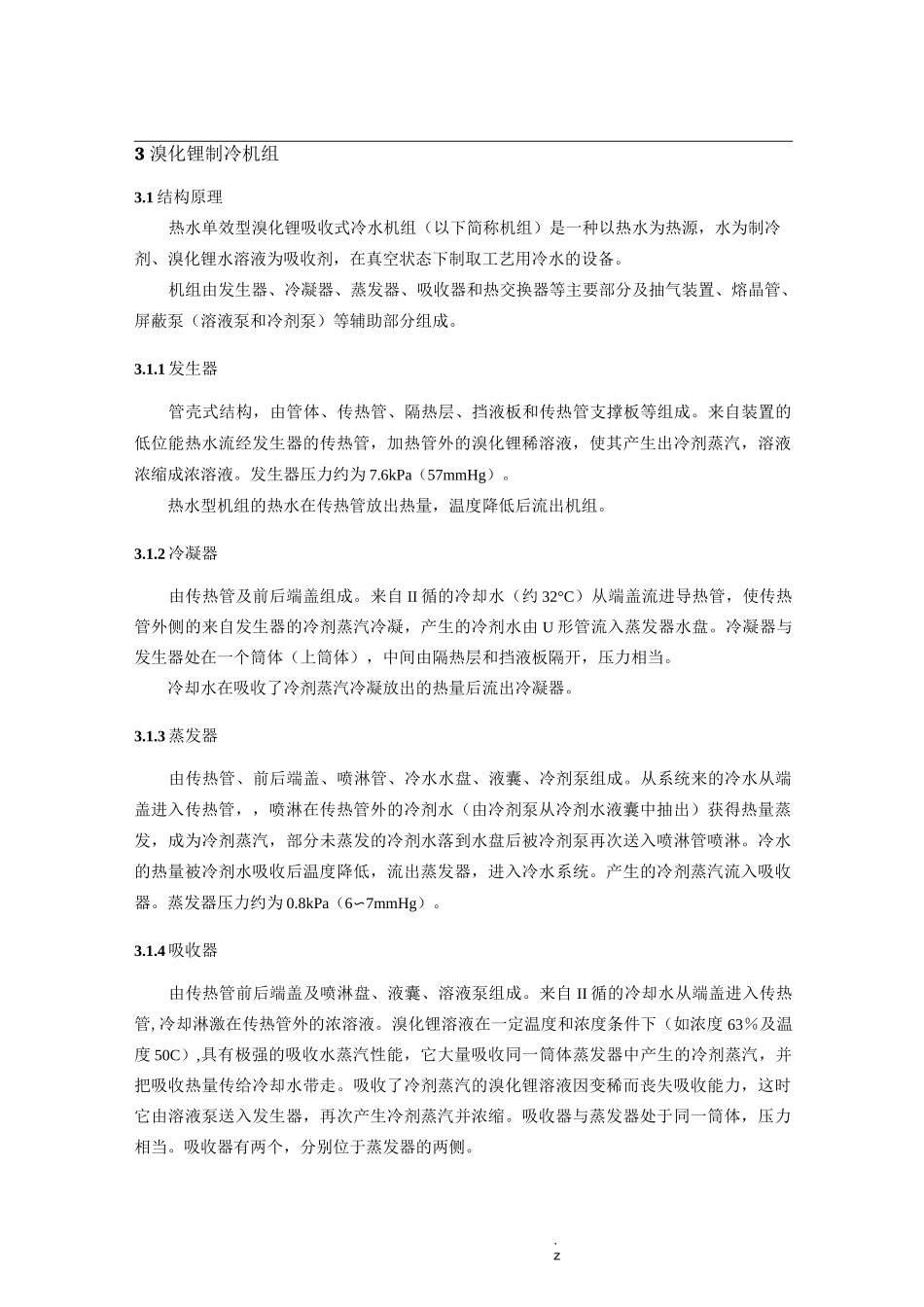

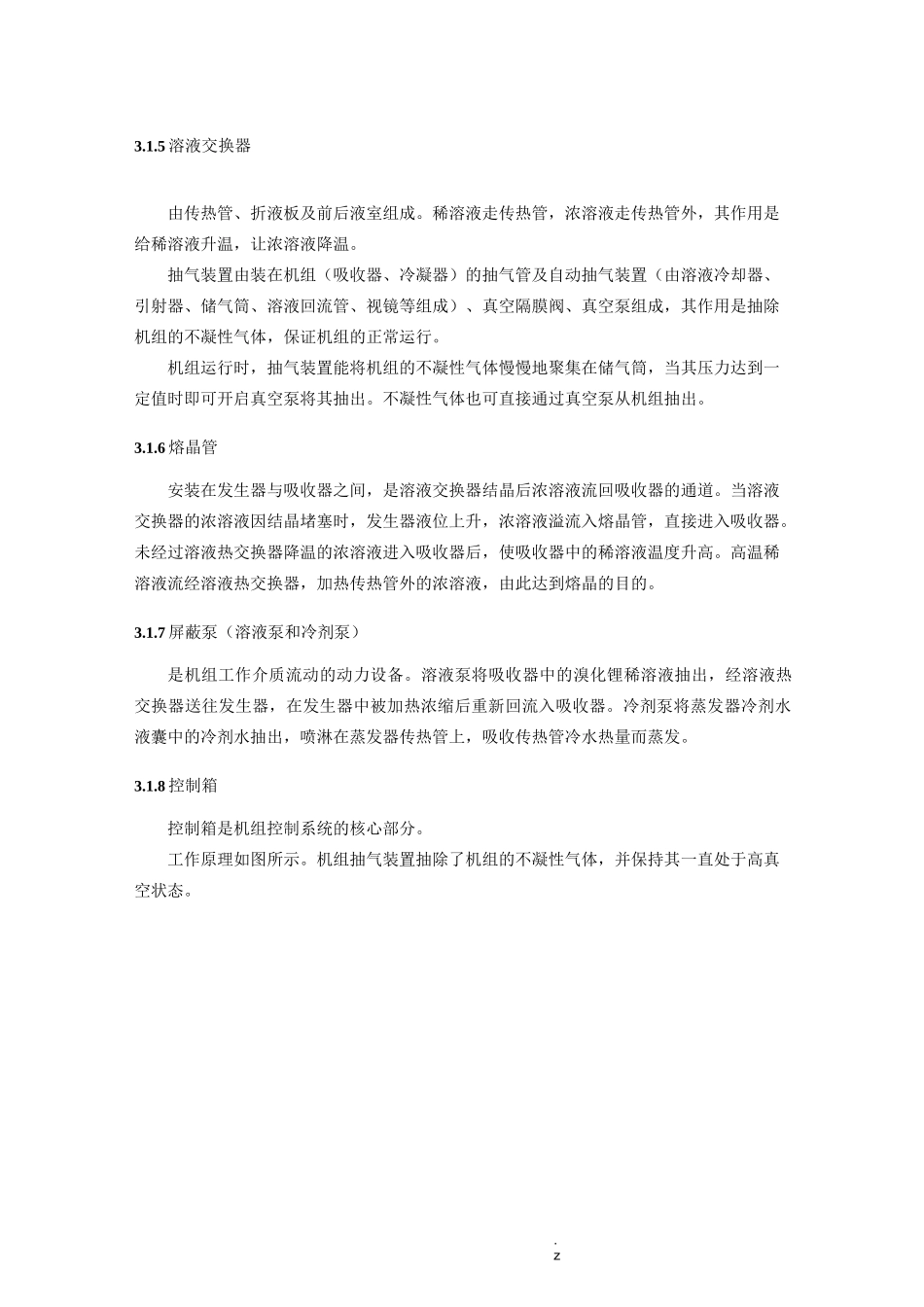

.z3 溴化锂制冷机组3.1 结构原理热水单效型溴化锂吸收式冷水机组（以下简称机组）是一种以热水为热源，水为制冷剂、溴化锂水溶液为吸收剂，在真空状态下制取工艺用冷水的设备。机组由发生器、冷凝器、蒸发器、吸收器和热交换器等主要部分及抽气装置、熔晶管、屏蔽泵（溶液泵和冷剂泵）等辅助部分组成。3.1.1 发生器管壳式结构，由管体、传热管、隔热层、挡液板和传热管支撑板等组成。来自装置的低位能热水流经发生器的传热管，加热管外的溴化锂稀溶液，使其产生出冷剂蒸汽，溶液浓缩成浓溶液。发生器压力约为 7.6kPa（57mmHg）。热水型机组的热水在传热管放出热量，温度降低后流出机组。3.1.2 冷凝器由传热管及前后端盖组成。来自 II 循的冷却水（约 32°C）从端盖流进导热管，使传热管外侧的来自发生器的冷剂蒸汽冷凝，产生的冷剂水由 U 形管流入蒸发器水盘。冷凝器与发生器处在一个筒体（上筒体），中间由隔热层和挡液板隔开，压力相当。冷却水在吸收了冷剂蒸汽冷凝放出的热量后流出冷凝器。3.1.3 蒸发器由传热管、前后端盖、喷淋管、冷水水盘、液囊、冷剂泵组成。从系统来的冷水从端盖进入传热管，，喷淋在传热管外的冷剂水（由冷剂泵从冷剂水液囊中抽出）获得热量蒸发，成为冷剂蒸汽，部分未蒸发的冷剂水落到水盘后被冷剂泵再次送入喷淋管喷淋。冷水的热量被冷剂水吸收后温度降低，流出蒸发器，进入冷水系统。产生的冷剂蒸汽流入吸收器。蒸发器压力约为 0.8kPa（6〜7mmHg）。3.1.4 吸收器由传热管前后端盖及喷淋盘、液囊、溶液泵组成。来自 II 循的冷却水从端盖进入传热管,冷却淋激在传热管外的浓溶液。溴化锂溶液在一定温度和浓度条件下（如浓度 63％及温度 50C）,具有极强的吸收水蒸汽性能，它大量吸收同一筒体蒸发器中产生的冷剂蒸汽，并把吸收热量传给冷却水带走。吸收了冷剂蒸汽的溴化锂溶液因变稀而丧失吸收能力，这时它由溶液泵送入发生器，再次产生冷剂蒸汽并浓缩。吸收器与蒸发器处于同一筒体，压力相当。吸收器有两个，分别位于蒸发器的两侧。.z3.1.5 溶液交换器由传热管、折液板及前后液室组成。稀溶液走传热管，浓溶液走传热管外，其作用是给稀溶液升温，让浓溶液降温。抽气装置由装在机组（吸收器、冷凝器）的抽气管及自动抽气装置（由溶液冷却器、引射器、储气筒、溶液回流管、视镜等组成）、真空隔膜阀、真空泵组成，其作用是抽除机组的不凝性气体，保证机组的正常运行。机组运行时，抽气装置能将机组的不凝...
