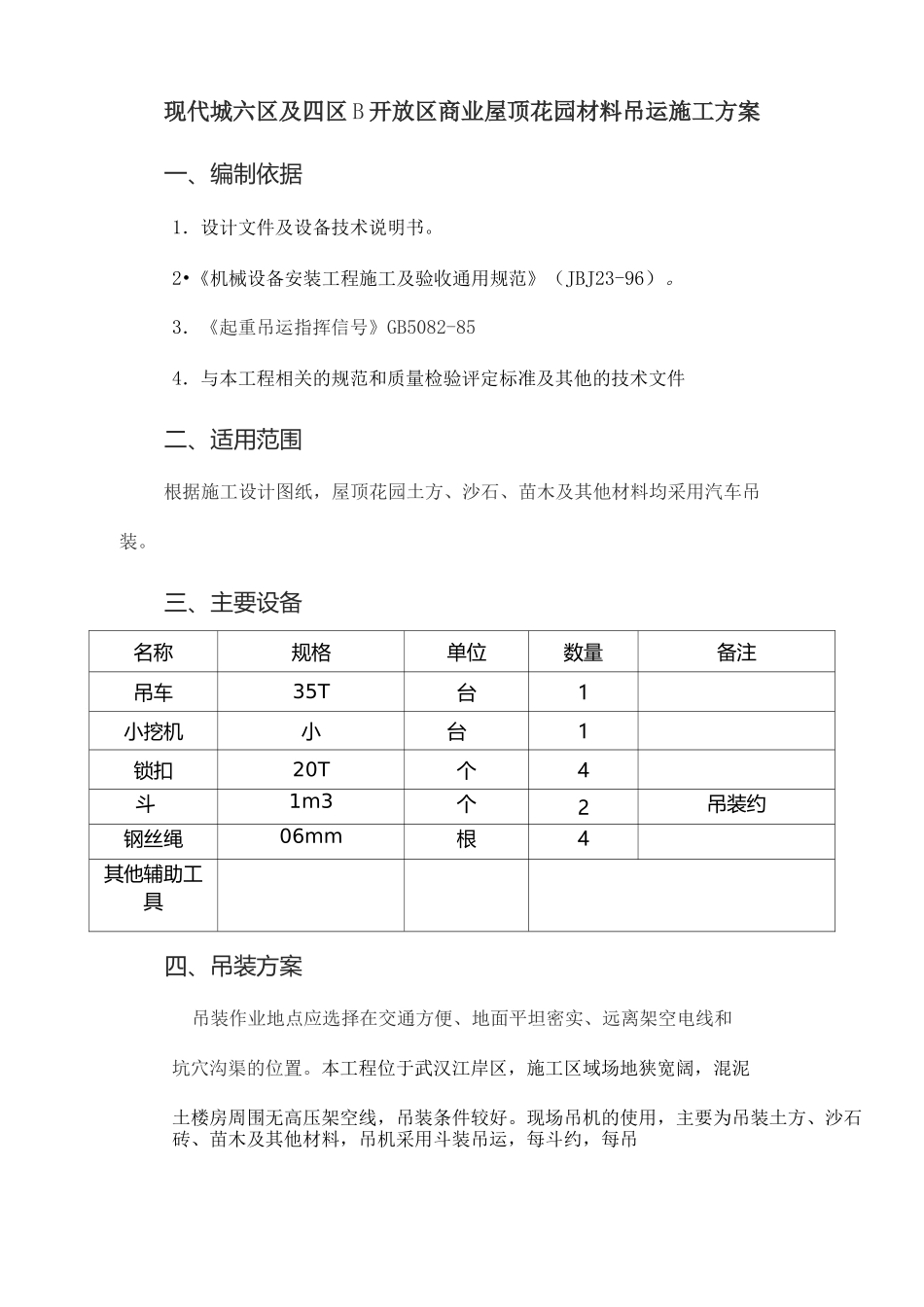

方案CompanyDocumentnumber:WTUT-WT88Y-W8现代城六区及四区 B 开放区商业屋顶花园材料吊运施工方案一、编制依据1.设计文件及设备技术说明书。2•《机械设备安装工程施工及验收通用规范》(JBJ23-96)。3.《起重吊运指挥信号》GB5082-854.与本工程相关的规范和质量检验评定标准及其他的技术文件二、适用范围根据施工设计图纸,屋顶花园土方、沙石、苗木及其他材料均采用汽车吊装。三、主要设备名称规格单位数量备注吊车35T台1小挖机小台1锁扣20T个4斗1m3个2吊装约钢丝绳06mm根4其他辅助工具四、吊装方案吊装作业地点应选择在交通方便、地面平坦密实、远离架空电线和坑穴沟渠的位置。本工程位于武汉江岸区,施工区域场地狭宽阔,混泥土楼房周围无高压架空线,吊装条件较好。现场吊机的使用,主要为吊装土方、沙石砖、苗木及其他材料,吊机采用斗装吊运,每斗约,每吊约10-15min。因屋顶花园垂直高度为16m,加上四周女儿墙,施工区域有市政路可供行动,为吊装的机动灵活性,故选择35T 轮胎汽车吊。汽车吊先开至离屋面的市政路面上架设,材料运输至距吊车最近的地方由吊车直接起吊;其中土方运输至吊车架设近点,以小挖机装斗吊运五、吊机参数配置类别项目单位数值最大额定总起重量kg35000基本臂最大起重力矩1225基本臂最大起升高度m最长主臂最大起重力矩638主臂最大起升高度m33副臂最大起升高度m48单绳最大速度m/min110回转速度r/min起重臂伸出时间S70起重臂起臂时间S50最高行驶速度Km/h70行驶性能参数整车总质量kg35040最大爬坡度%26最小转弯半径m12最小离地间隙m接近角o17IAIH—离去角o11外形尺寸(长 X 宽 x 高)mm13312X2494X3500支腿纵向跨距m支腿横向跨距m主臂长m〜33主臂仰角o-2〜80副臂长m底盘参数型号-TAZ5363J发动机型号-WP10-290发动机功率/转速Kw/(r/min)213/2200最大扭矩/转速(r/min)1160/1300-1600六、人员配置现场共配置 8 个人员,分别如下:地面固定钢丝绳人员 2 个,屋面指挥员兼安全员 1 个,屋面吊斗材料卸载 2 人,地面指挥员兼安全员 1 个,吊车司机 1 个,小挖机司机 1 个。七、吊装作业安全控制措施1.坚持起重机械十不吊:⑴ 斜吊不准吊;⑵ 超载不准吊;⑶ 散装物装得太满或捆扎不牢不准吊;⑷ 指挥信号不明不准吊;⑸ 吊物边缘锋利无防护措施不准吊;⑹ 吊物上站人不准吊;⑺ 埋入地下的构件情况不明不准吊;⑻ 安全装置失灵不准吊;⑼ 光线阴暗看不清吊物不准吊;⑽六级以上强风不准吊2....
