复合固定循环指令G71GVIP免费

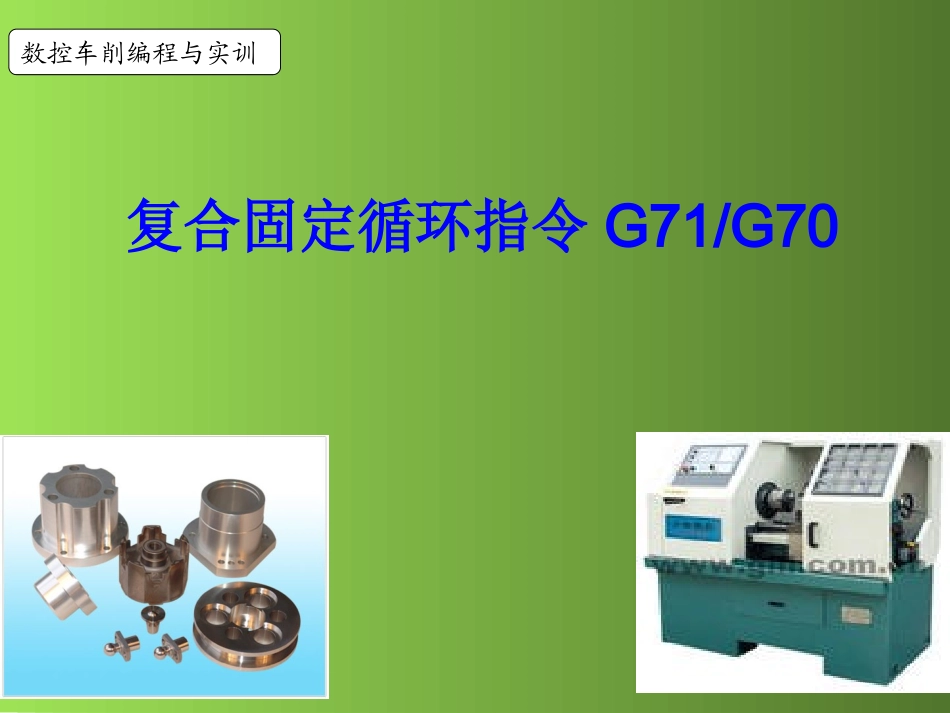

复合固定循环指令G71G_第1页
1/14
复合固定循环指令G71G_第2页
2/14
复合固定循环指令G71G_第3页
3/14

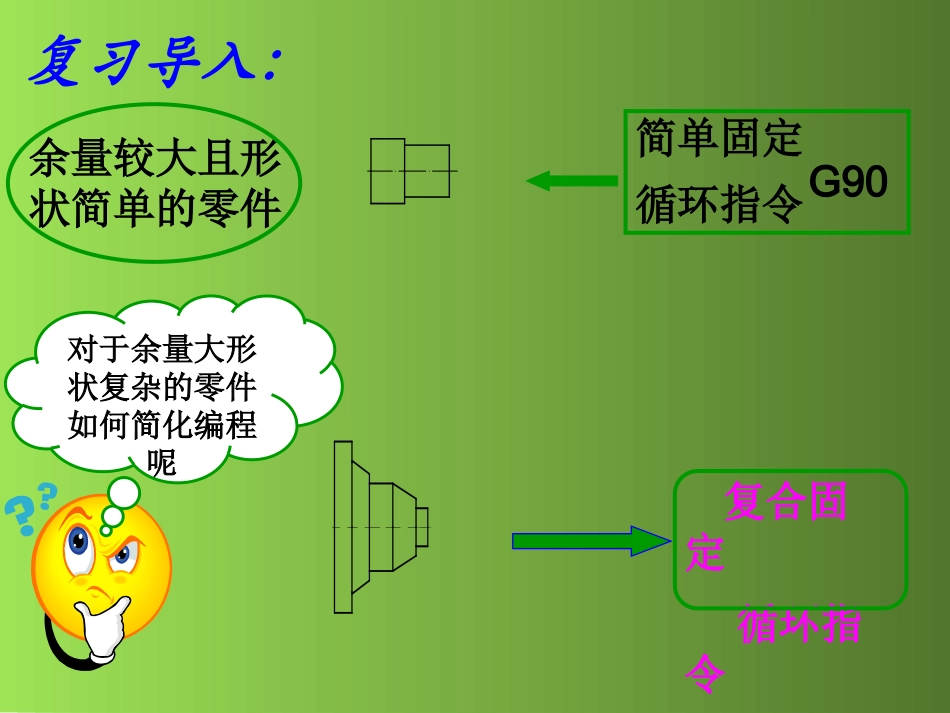

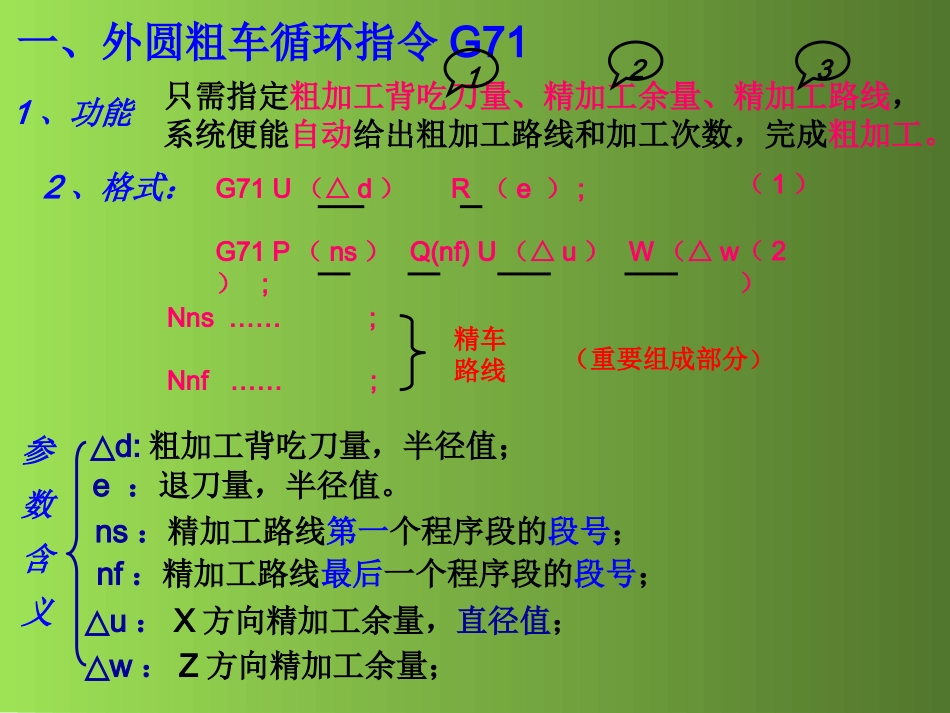

复合固定循环指令G71/G70数控车削编程与实训复习导入:复合固定循环指令对于余量大形状复杂的零件如何简化编程呢余量较大且形状简单的零件简单固定循环指令G90一、外圆粗车循环指令G711、功能只需指定粗加工背吃刀量、精加工余量、精加工路线,系统便能自动给出粗加工路线和加工次数,完成粗加工。2、格式:G71U(△d)R(e);G71P(ns)Q(nf)U(△u)W(△w);参数含义△d:粗加工背吃刀量,半径值;e:退刀量,半径值。ns:精加工路线第一个程序段的段号;nf:精加工路线最后一个程序段的段号;△u:X方向精加工余量,直径值;△w:Z方向精加工余量;(1)(2)精车路线(重要组成部分)Nns……;Nnf……;123二、精加工循环指令G701、功能:切除G71指令粗加工后留下的余量,完成精加工。2、格式:G70PnsQnf;3、说明:(1)应与粗加工G71指令配合使用;(2)在G70状态下,ns~nf程序段中指定的F、S、T有效;刀具按ns~nf程序段指定的精车路线进行一次连续切削!运行结束刀具返回循环起点。ns、nf含义与G71指令相同,并且数值应一致!运行特点:数控车编程与实训1.循环起点的坐标根据什么来确定?X取毛坯直径,Z一般为2.0。2.G71的格式中各参数的含义及取值。△d:为每刀的吃刀量,半径值。一般45钢件取1~2mm,铝件取1.5~3mm,我们取1.0mm3.为退刀量,半径值。一般取0.5mm,外圆正,内孔负数控车编程与实训ns:为指定精加工路线的第一个程序段的段号,一般用1,则程序中为N1nf:为指定精加工路线的最后一个程序段的段号,一般用2,则程序中为N2△u:为X方向上的精加工余量,直径值,一般取0.5mm,精车完成后直径尺寸比最终尺寸大0.5mm△w:为Z方向上的精加余量,一般取0.05-0.1,取0.05mm,我们取0,长度方向不留余量数控车编程与实训OZXA循环起点C由△w和△u决定△dG71指令的运行过程A’Be精加工路线123△U/2X向精车余量粗车轮廓△w1、指令运行前刀具先到达循环起点;退刀量45°背吃刀量△d运行特点:2、指令运行中刀具依据给定的△d、e按矩形轨迹循环分层切削;3、最后一次切削沿粗车轮廓连续走刀,留有精车余量△u、△w;4、指令运行结束,刀具自动返回循环起点;X56.;(G)三、G71/G70指令编程示例zxo编程思路:1、指定循环起点;2、定义G71指令参数;3、编写精车路线;A精车路线第一步刀具只允许X方向的移动,不能有Z指令!BCDEFGHJA′G00X90.Z2.;G71U2.R0.5;G71P10Q20U0.5W0.1;N10G00X20.;(A′)N20X90.;(J)O0001G98M03S600F100;T0101;G00X200.Z100.;M30;循环起点粗车循环首段段号末段段号精加工路线由零件轮廓确定程序头程序尾4、指定G70指令;G70P10Q20S800;精车循环5、将程序头和程序尾加上;A(90,2)毛坯:φ90x100G01Z-10.F80;(C)X30.;(D)X46.Z-30.;(E)Z-50.;(F)X70.Z-65.;(H)课堂练习其余O0003N10M03S600F100;N20T0101;N30G00;N40G71;N50G71;N60;N70G01Z0.;N80X22.Z;N90Z-7.;N100;N110Z-29.;N120X42.Z-44.;N130Z;N140X45.;N150G01X46.;N160G70;N170G00X100.Z100.;N180M30;1、根据零件图,应用G71、G70指令将程序补充完整。U2.R0.5X45.Z2.P60Q150U0.5W0.1G00X18.S800F80-2.X30.Z-17.-49.P60Q150OXZG71/G70指令仿真加工练习其余2、利用仿真软件,应用G71、G70指令编程加工如图零件。OXZO0003N10M03S600F100;N20T0101;N30G00X45Z2;N40G71U2R0.5;N50G71P60Q150U0.5W0.1;N60G00X18;N70G01Z0F80;N80X22.Z-2;N90Z-7;N100X30Z-17;N110Z-29.;N120X42.Z-44.;N130Z-49;N140X45.;N150G01X46.;N160G70P60Q150S800;N170G00X100.Z100.;N180M30;课堂小结指令名称一、外圆粗车循环G71二、精加工循环G70指令格式G71U△dRe;G71PnsQnfU△uW△w;Nns......;Nnf......;G70PnsQnf;编程方法零件形状单向增7170配合来加工循环起点在前不能忘71格式两段记牢固精车路线随后是关键首末两段要标记70格式一段在后头刀具自动循环完加工课后作业1、用G71G70指令编写如图所示零件的粗精加工程序2、预习G73指令,思考与G71指令相比在应用、格式、循环轨迹方面有何不同?轴兖州市成人中专制图审核材料比例1:1附图1φ150谢谢!
