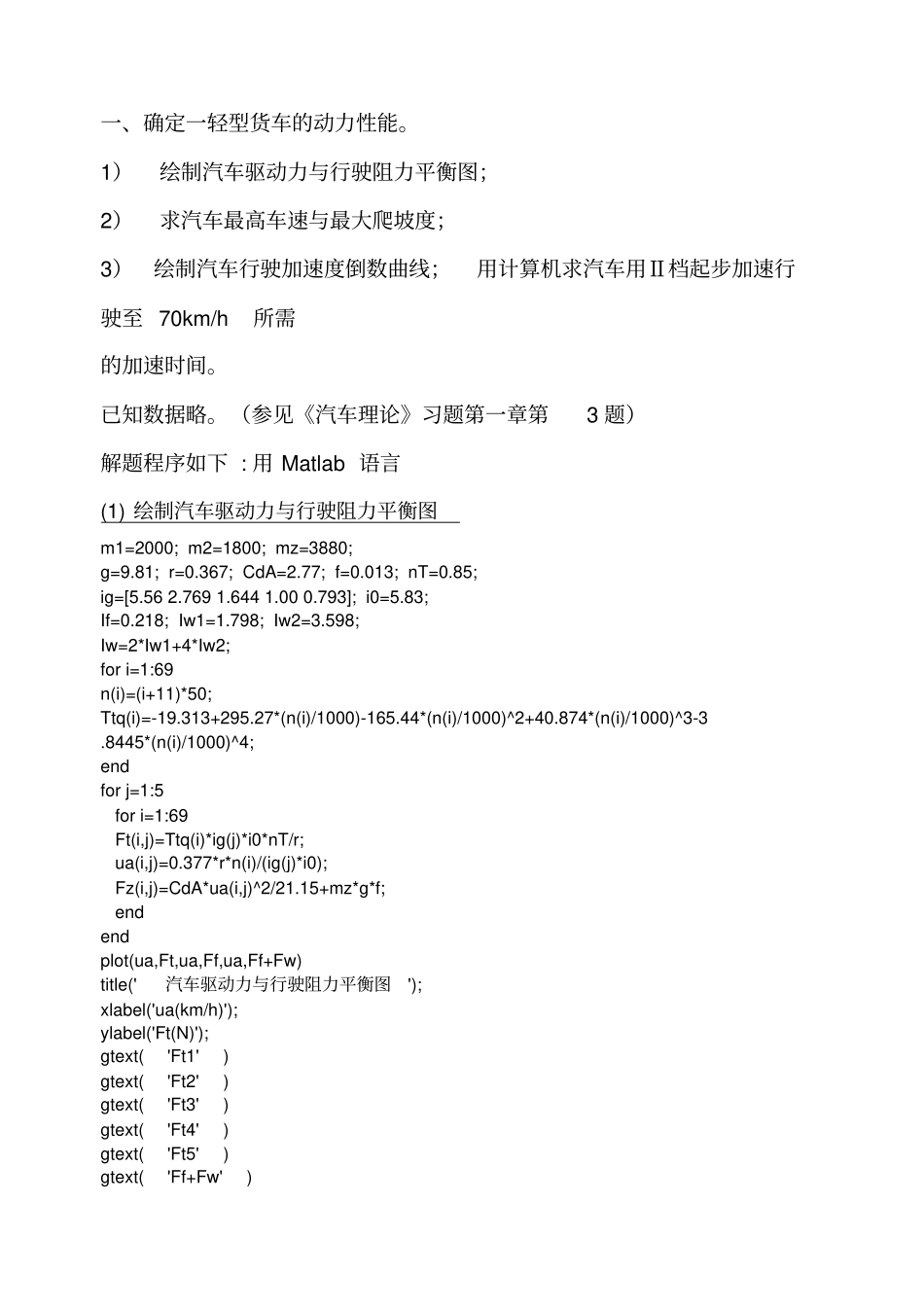

一、确定一轻型货车的动力性能。1）绘制汽车驱动力与行驶阻力平衡图；2）求汽车最高车速与最大爬坡度；3）绘制汽车行驶加速度倒数曲线；用计算机求汽车用Ⅱ档起步加速行驶至 70km/h 所需的加速时间。已知数据略。（参见《汽车理论》习题第一章第3 题）解题程序如下 : 用 Matlab 语言(1) 绘制汽车驱动力与行驶阻力平衡图m1=2000; m2=1800; mz=3880; g=9.81; r=0.367; CdA=2.77; f=0.013; nT=0.85; ig=[5.56 2.769 1.644 1.00 0.793]; i0=5.83; If=0.218; Iw1=1.798; Iw2=3.598; Iw=2*Iw1+4*Iw2; for i=1:69 n(i)=(i+11)*50; Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4; end for j=1:5 for i=1:69 Ft(i,j)=Ttq(i)*ig(j)*i0*nT/r; ua(i,j)=0.377*r*n(i)/(ig(j)*i0); Fz(i,j)=CdA*ua(i,j)^2/21.15+mz*g*f; end end plot(ua,Ft,ua,Ff,ua,Ff+Fw) title('汽车驱动力与行驶阻力平衡图'); xlabel('ua(km/h)'); ylabel('Ft(N)'); gtext('Ft1')gtext('Ft2')gtext('Ft3')gtext('Ft4')gtext('Ft5')gtext('Ff+Fw') (2) 求最大速度和最大爬坡度for k=1:175 n1(k)=3300+k*0.1; Ttq(k)=-19.313+295.27*(n1(k)/1000)-165.44*(n1(k)/1000)^2 +40.874*(n1(k)/1000)^33.8445*(n1(k)/1000)^4; Ft(k)=Ttq(k)*ig(5)*i0*nT/r; ua(k)=0.377*r*n1(k)/(ig(5)*i0); Fz(k)=CdA*ua(k)^2/21.15+mz*g*f; E(k)=abs((Ft(k)-Fz(k))); end for k=1:175 if(E(k)==min(E)) disp('汽车最高车速 ='); disp(ua(k)); disp('km/h'); end end for p=1:150 n2(p)=2000+p*0.5; Ttq(p)=-19.313+295.27*(n2(p)/1000)-165.44*(n2(p)/1000)^2+40.874*(n2(p)/1000) ^3-3.8445*(n2(p)/1000)^4; Ft(p)=Ttq(p)*ig(1)*i0*nT/r; ua(p)=0.377*r*n2(p)/(ig(1)*i0); Fz(p)=CdA*ua(p)^2/21.15+mz*g*f; af(p)=asin((Ft(p)-Fz(p))/(mz*g)); end for p=1:150 if(af(p)==max(af)) i=tan(af(p)); disp('汽车最大爬坡度 ='); disp(i); end end 汽车最高车速 =99.0679km/h 汽车最大爬坡度 =0.3518 （3） 计算 2 档起步加速到 70km/h 所需时间for i=1:69 n(i)=(i+11)*50; Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4; end for j=1:5 for i=1:69 deta=1+Iw/(mz*r^2)+If*ig(j)^2*i0^2*nT/(mz*r^2...
