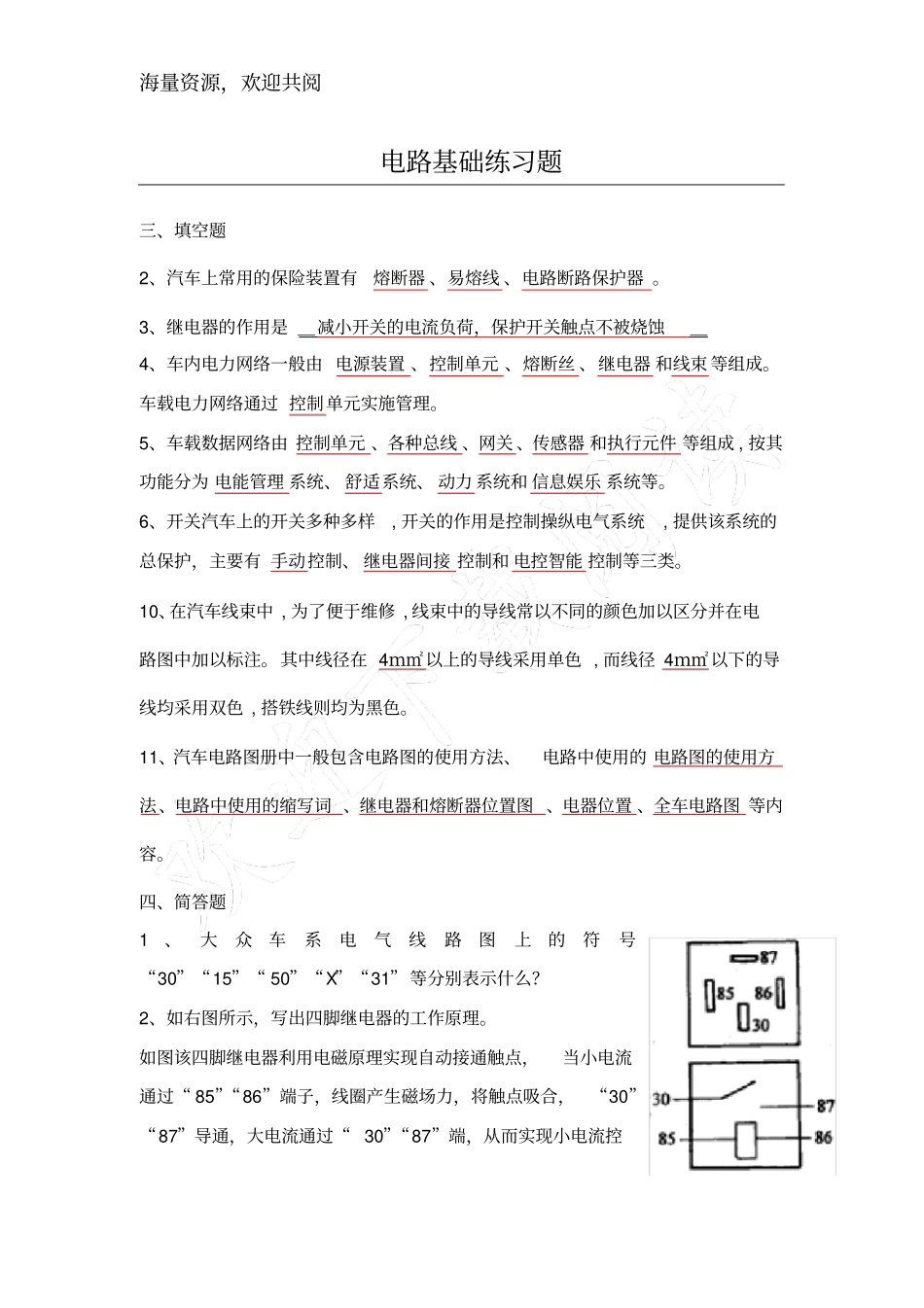

海量资源，欢迎共阅电路基础练习题三、填空题2、汽车上常用的保险装置有熔断器 、易熔线 、电路断路保护器 。3、继电器的作用是 ＿减小开关的电流负荷，保护开关触点不被烧蚀＿4、车内电力网络一般由 电源装置 、控制单元 、熔断丝 、继电器 和线束 等组成。车载电力网络通过 控制单元实施管理。5、车载数据网络由 控制单元 、各种总线 、网关 、传感器 和执行元件 等组成 , 按其功能分为 电能管理 系统、 舒适系统、 动力 系统和 信息娱乐 系统等。6、开关汽车上的开关多种多样, 开关的作用是控制操纵电气系统, 提供该系统的总保护，主要有 手动控制、 继电器间接 控制和 电控智能 控制等三类。10、在汽车线束中 , 为了便于维修 , 线束中的导线常以不同的颜色加以区分并在电路图中加以标注。其中线径在 4ｍ㎡以上的导线采用单色 , 而线径 4ｍ㎡以下的导线均采用双色 , 搭铁线则均为黑色。11、汽车电路图册中一般包含电路图的使用方法、电路中使用的 电路图的使用方法、电路中使用的缩写词 、继电器和熔断器位置图 、电器位置 、全车电路图 等内容。四、简答题1、大众车系电气线路图上的符号“30”“15”“ 50”“X”“31” 等分别表示什么？2、如右图所示，写出四脚继电器的工作原理。如图该四脚继电器利用电磁原理实现自动接通触点，当小电流通过“ 85”“86”端子，线圈产生磁场力，将触点吸合，“30”“87”导通，大电流通过“ 30”“87”端，从而实现小电流控海量资源，欢迎共阅制大电流，起到保护开关的作用。3、简述汽车电路原理图的一般规律。主要由电源、开关、用电设备、熔断丝、继电器等组成。4、如何读汽车电子控制系统的电路图？1、先看全图2、分析各系统的工作过程、相互间的联系3、通过对典型电路的分析，起到触类旁通的作用电源系统练习题二、选择题10、铅蓄电池电解液相对密度一般为（） 。A、1.24~1.31 ；B、1.34~1.84 ；C、1.00~1.20 16、蓄电池额定容量与有关。A．单格数 B．电解液数量 C．单格内极板片数D．温度23、蓄电池在初充电过程中，第一阶段的充电电流应选取其额定容量的。A、1/l0 B、1/l5C 、1/20 27、三相桥式硅整流器中每个二极管在一个周期内的导通时间为（）。A、1/2 周期； B、1/3 周期； C、1/4 周期 D、1/5 周期28、硅整流发电机的中性点电压等于发电机B 柱直流输出电压的（） 。A、1/2 倍； B、1 倍； C、1/3 倍 D、1/4 倍33...
