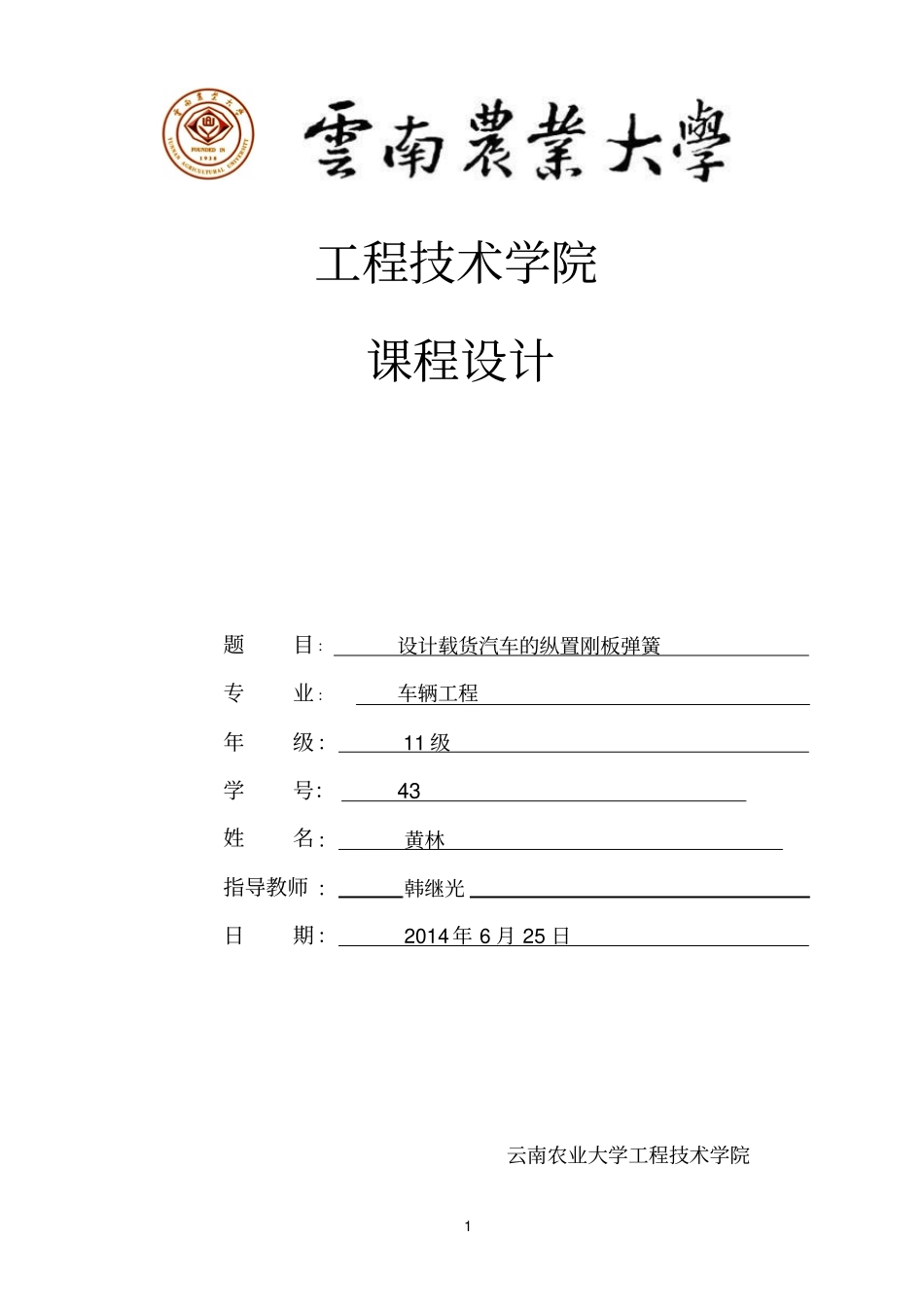

1 工程技术学院课程设计题目 ：设计载货汽车的纵置刚板弹簧专业 ：车辆工程年级：11 级学号：43 姓名：黄林指导教师 ：韩继光日期：2014 年 6 月 25 日云南农业大学工程技术学院2 目录一、课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 ⑴、课程设计的性质、 目的、题目和任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 ⑵、课程设计的内容及工作量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、设计计算说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 ⑴、确定其宽度 b 的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 ⑵、 确定各片钢板长度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 ⑶ 、钢板弹簧刚度验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 ⑷、总成自由状态下的弧高⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 ⑸、钢板弹簧各片自由状态下曲率半径的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 ⑹、各片弹簧的弧高⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 ⑺、 钢板弹簧总成弧高的核算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 ⑻、钢板弹簧卷耳内径的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 三、设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9四、设计参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 93 一、课程设计任务书⑴、课程设计的性质、目的、题目和任务本课程设计是学生在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养学生应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养学生理论联系实际的能力；（3）训练学生综合运用知识的能力以及分析问题、解决问题的能力。2、设计题目 : 设计载货汽车的纵置钢板弹簧(1) 纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U型螺栓中心距有效长度1 19200N 9.2cm 116cm 6cm 110cm 材料选用 60Si2MnA , 弹性模量取 E=2.1×105MPa 3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。⑵、课程设计的内容及工作量根据所学过的机械零件设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容：1．学习汽车悬架设计的基本内容2．选择、确定汽车车悬架...
