汽轮机技术规范与结构特性概述

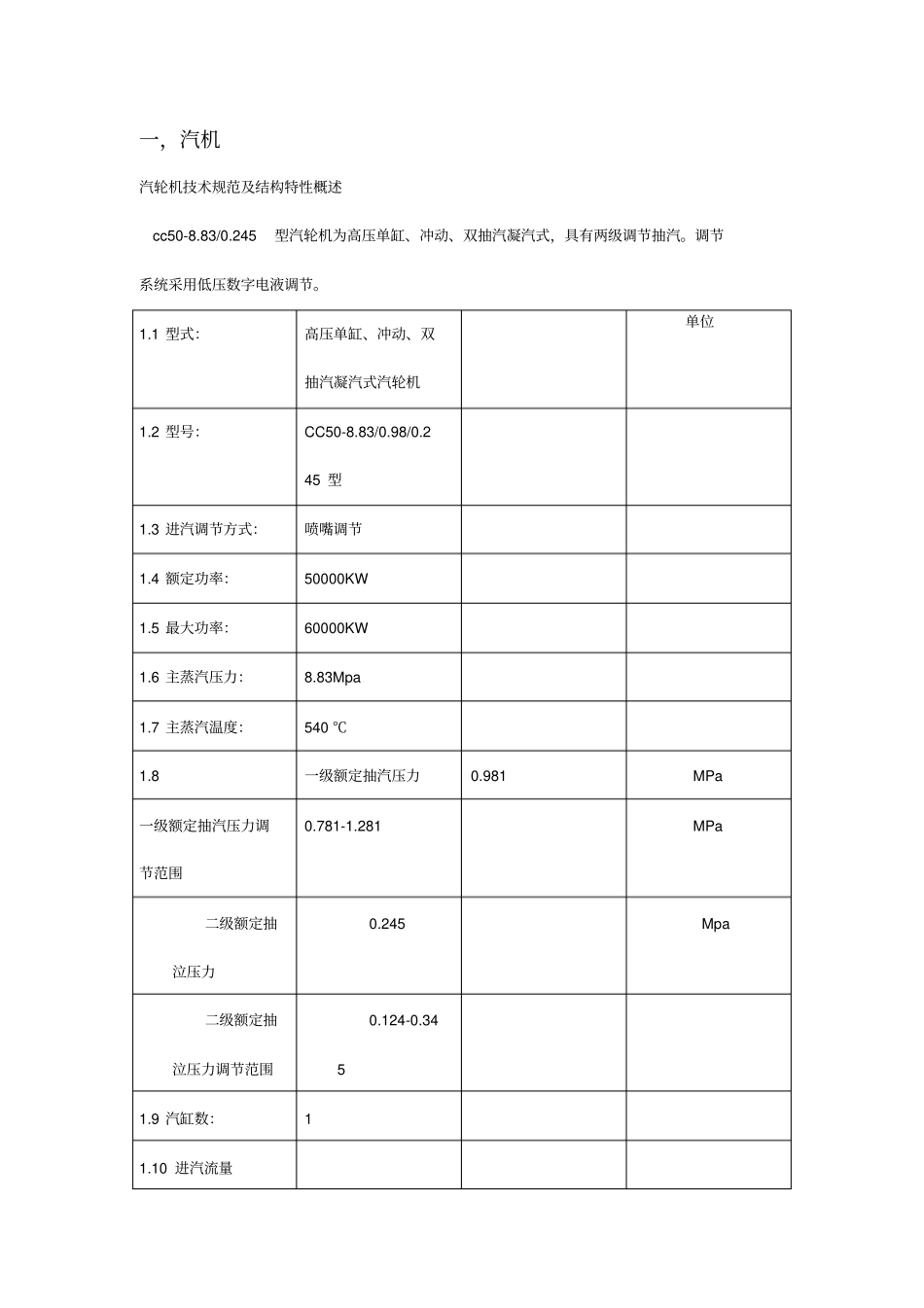

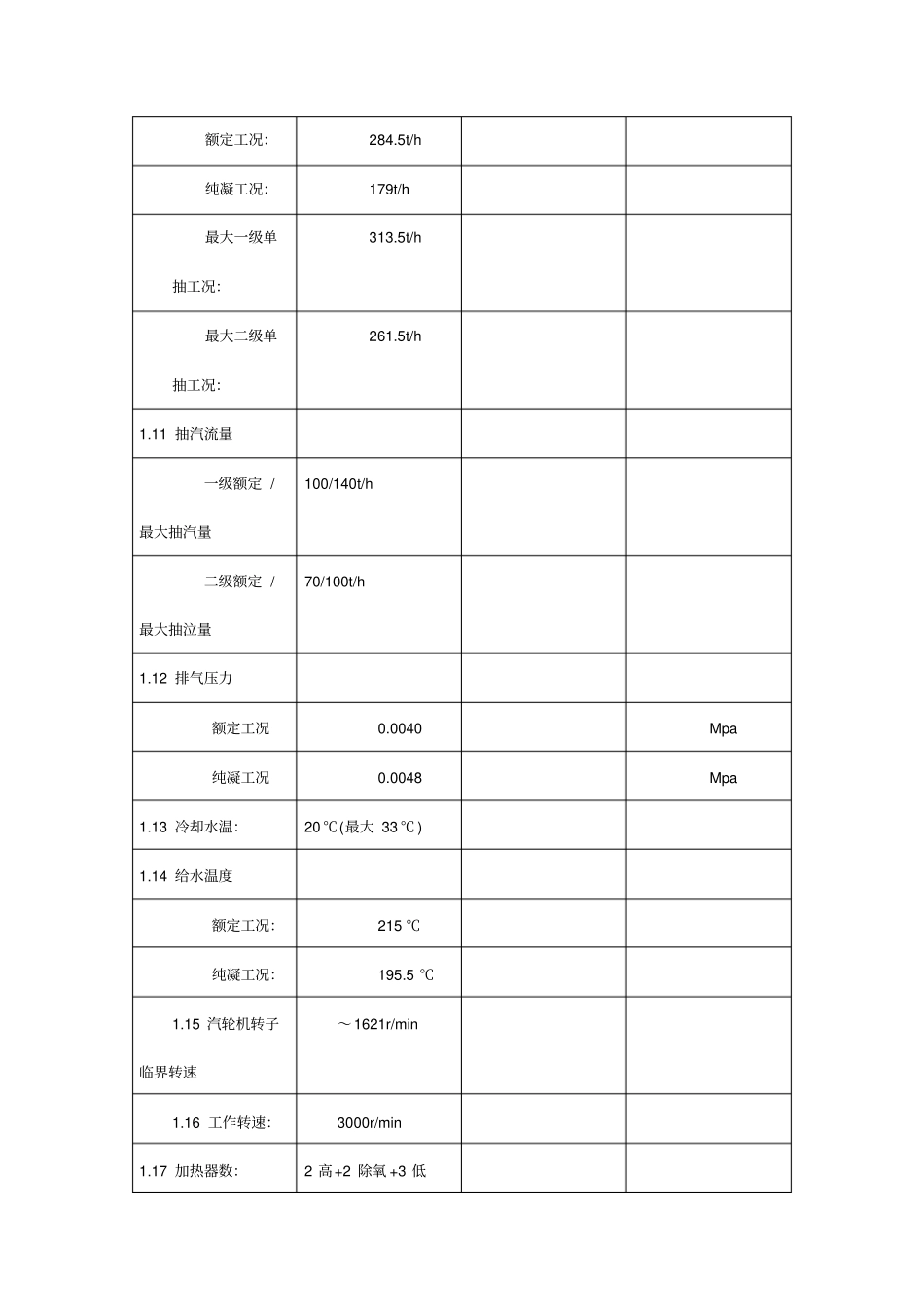

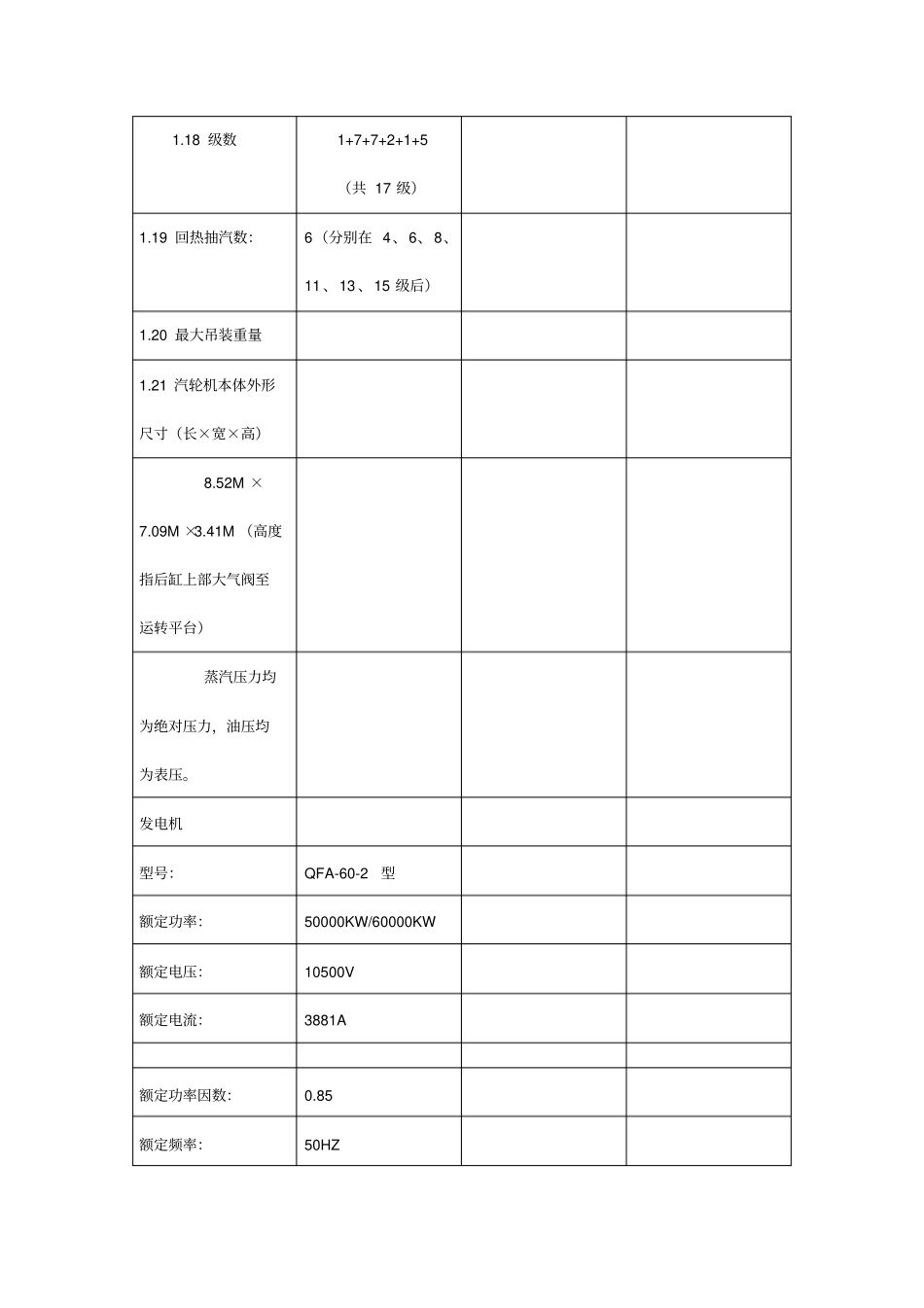

一，汽机汽轮机技术规范及结构特性概述cc50-8.83/0.245型汽轮机为高压单缸、冲动、双抽汽凝汽式，具有两级调节抽汽。调节系统采用低压数字电液调节。1.1 型式：高压单缸、冲动、双抽汽凝汽式汽轮机单位1.2 型号：CC50-8.83/0.98/0.245 型1.3 进汽调节方式：喷嘴调节1.4 额定功率：50000KW1.5 最大功率：60000KW1.6 主蒸汽压力：8.83Mpa1.7 主蒸汽温度：540 ℃1.8一级额定抽汽压力0.981MPa一级额定抽汽压力调节范围0.781-1.281MPa二级额定抽泣压力0.245Mpa二级额定抽泣压力调节范围0.124-0.3451.9 汽缸数：11.10 进汽流量额定工况：284.5t/h纯凝工况：179t/h最大一级单抽工况：313.5t/h最大二级单抽工况：261.5t/h1.11 抽汽流量一级额定 /最大抽汽量100/140t/h二级额定 /最大抽泣量70/100t/h1.12 排气压力额定工况0.0040Mpa纯凝工况0.0048Mpa1.13 冷却水温：20 ℃(最大 33 ℃ )1.14 给水温度额定工况：215 ℃纯凝工况：195.5 ℃1.15 汽轮机转子临界转速～1621r/min1.16 工作转速：3000r/min1.17 加热器数：2 高+2 除氧 +3 低1.18 级数1+7+7+2+1+5（共 17 级）1.19 回热抽汽数：6（分别在 4、6、8、11 、13 、15 级后）1.20 最大吊装重量1.21 汽轮机本体外形尺寸（长×宽×高）8.52M ×7.09M ×3.41M （高度指后缸上部大气阀至运转平台）蒸汽压力均为绝对压力，油压均为表压。发电机型号：QFA-60-2型额定功率：50000KW/60000KW额定电压：10500V额定电流：3881A额定功率因数：0.85额定频率：50HZ额定转速：3000r/min效率（保证值） ：≥98.2%励磁方式：静止可控硅励磁冷却方式：空冷风冷稳定：≤40℃定子重量：70t转子重量：22.5t加热器规范1＃高压加热器产品名称管程壳程制造日期2011.5.5 设计压力16.0MPA 1.74MPA 容器净重9205 ㎏耐压试验压力27.2MPA 3.06MPA 换热面积210 ㎡最高允许工作压力折流板间距设计温度270 ℃350 ℃产品标准GB151 －1999 主体材料20J Q345R 制造许可证编号TS2210359-2014 制造许可级别A1 （单层高压）A2 设备代码2120 10359 2011 0043 工作介质水水蒸汽压力容器类别III 制造单位青岛畅隆电力设备有限公司2＃高压加热器产品名称管程壳程制造日期2011.5.5 设计压力17.0MPA 2.9MPA 容器净重11145 ㎏耐压试验压力29.4MPA 5.65MPA 换热面积210 ㎡最高允许工作压力折流板间距设计温度310 ℃405 ℃产品标准GB151 －1999 主体材料20J Q345R 制造许...
