汽轮机本体部分规程

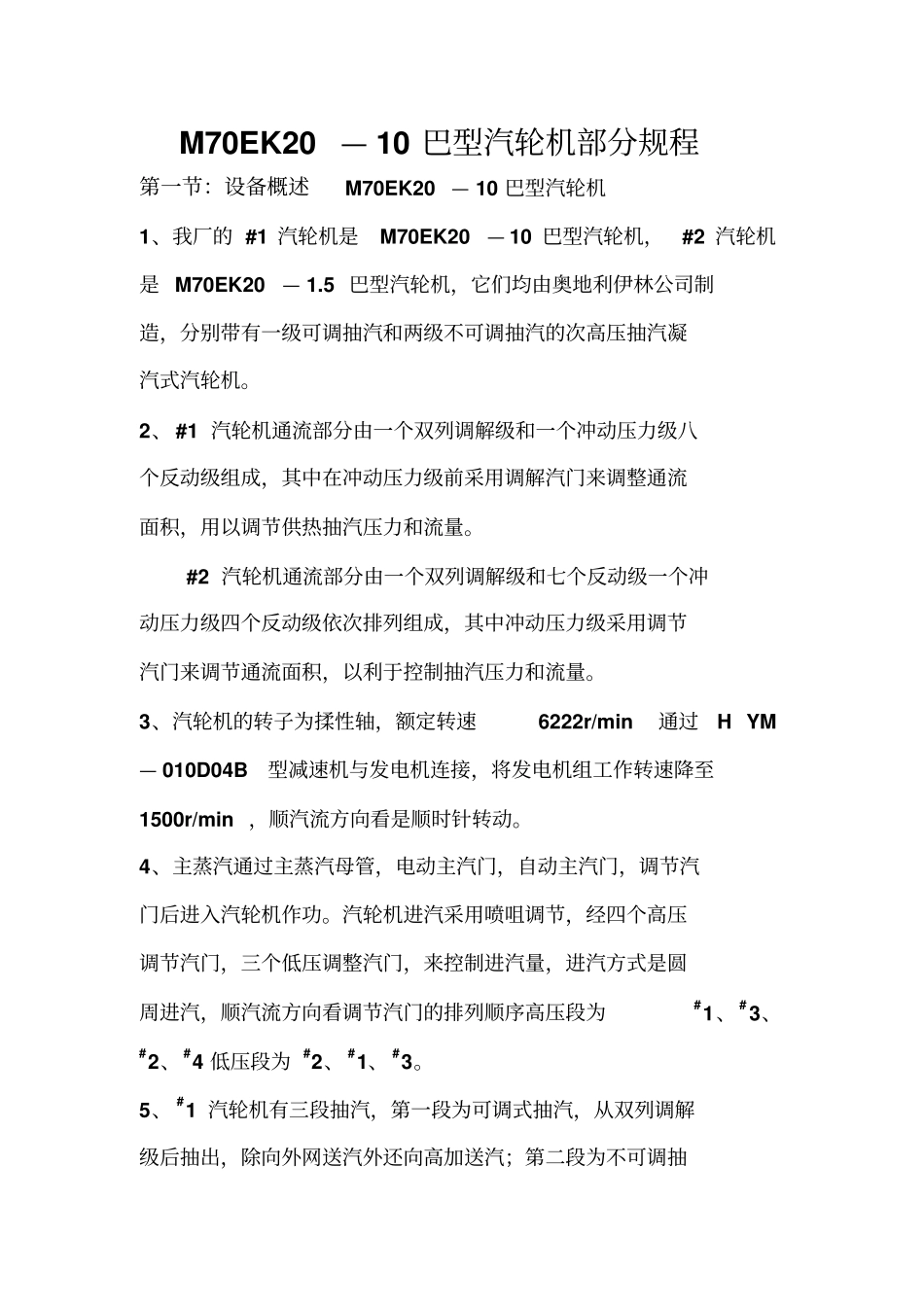

汽轮机本体部分规程_第1页
1/26

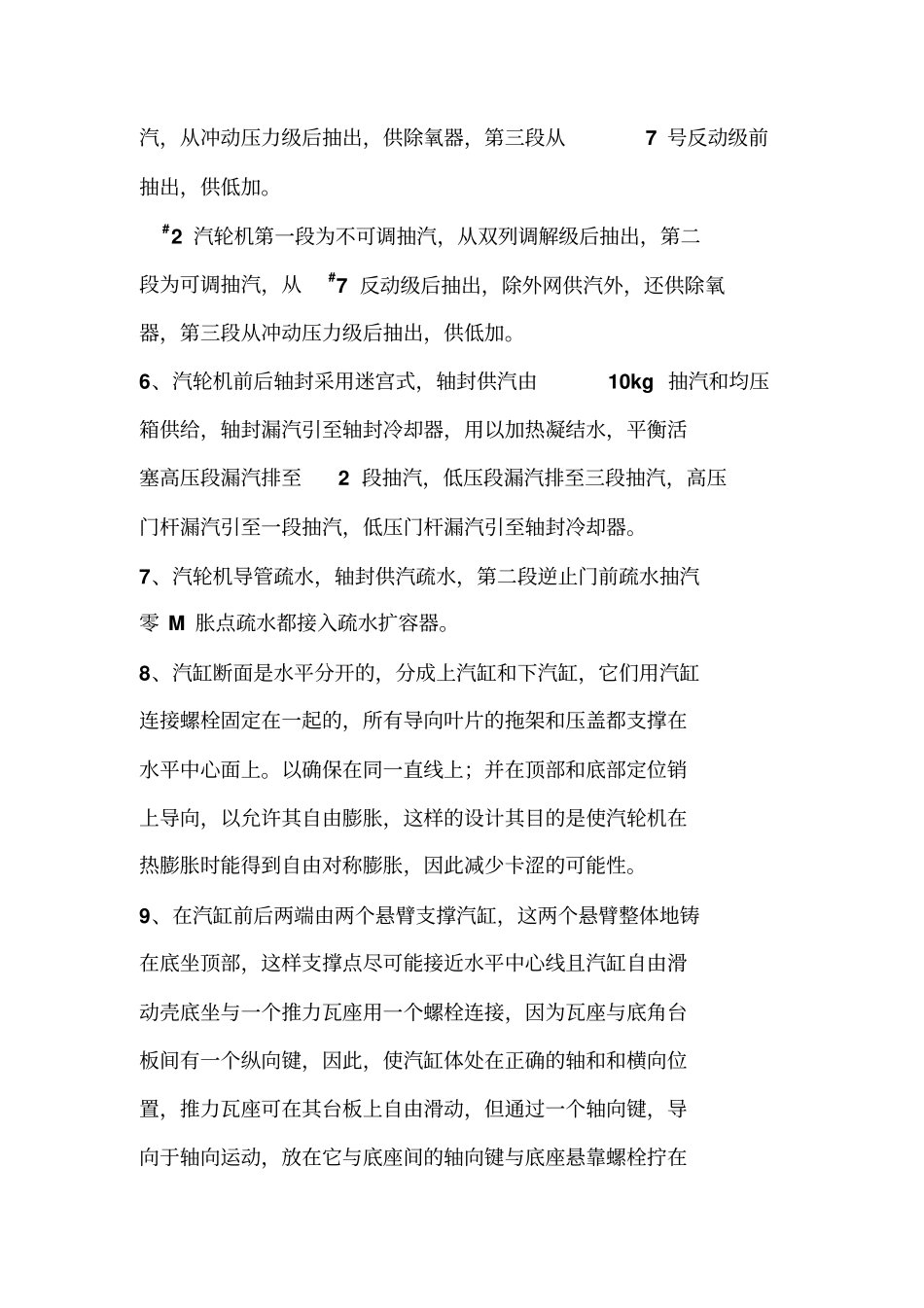

汽轮机本体部分规程_第2页
2/26
汽轮机本体部分规程_第3页
3/26
M70EK20 — 10 巴型汽轮机部分规程第一节:设备概述M70EK20 — 10 巴型汽轮机1、我厂的 #1 汽轮机是M70EK20— 10 巴型汽轮机,#2 汽轮机是 M70EK20— 1.5 巴型汽轮机,它们均由奥地利伊林公司制造,分别带有一级可调抽汽和两级不可调抽汽的次高压抽汽凝汽式汽轮机。2、 #1 汽轮机通流部分由一个双列调解级和一个冲动压力级八个反动级组成,其中在冲动压力级前采用调解汽门来调整通流面积,用以调节供热抽汽压力和流量。#2 汽轮机通流部分由一个双列调解级和七个反动级一个冲动压力级四个反动级依次排列组成,其中冲动压力级采用调节汽门来调节通流面积,以利于控制抽汽压力和流量。3、汽轮机的转子为揉性轴,额定转速6222r/min通过H YM— 010D04B型减速机与发电机连接,将发电机组工作转速降至1500r/min ,顺汽流方向看是顺时针转动。4、主蒸汽通过主蒸汽母管,电动主汽门,自动主汽门,调节汽门后进入汽轮机作功。汽轮机进汽采用喷咀调节,经四个高压调节汽门,三个低压调整汽门,来控制进汽量,进汽方式是圆周进汽,顺汽流方向看调节汽门的排列顺序高压段为#1、#3、#2、#4 低压段为#2、#1、#3。5、#1 汽轮机有三段抽汽,第一段为可调式抽汽,从双列调解级后抽出,除向外网送汽外还向高加送汽;第二段为不可调抽汽,从冲动压力级后抽出,供除氧器,第三段从7 号反动级前抽出,供低加。#2 汽轮机第一段为不可调抽汽,从双列调解级后抽出,第二段为可调抽汽,从#7 反动级后抽出,除外网供汽外,还供除氧器,第三段从冲动压力级后抽出,供低加。6、汽轮机前后轴封采用迷宫式,轴封供汽由10kg 抽汽和均压箱供给,轴封漏汽引至轴封冷却器,用以加热凝结水,平衡活塞高压段漏汽排至2 段抽汽,低压段漏汽排至三段抽汽,高压门杆漏汽引至一段抽汽,低压门杆漏汽引至轴封冷却器。7、汽轮机导管疏水,轴封供汽疏水,第二段逆止门前疏水抽汽零 M 胀点疏水都接入疏水扩容器。8、汽缸断面是水平分开的,分成上汽缸和下汽缸,它们用汽缸连接螺栓固定在一起的,所有导向叶片的拖架和压盖都支撑在水平中心面上。以确保在同一直线上;并在顶部和底部定位销上导向,以允许其自由膨胀,这样的设计其目的是使汽轮机在热膨胀时能得到自由对称膨胀,因此减少卡涩的可能性。9、在汽缸前后两端由两个悬臂支撑汽缸,这两个悬臂整体地铸在底坐顶部,这样支撑点尽可能接近水平中心线且汽缸自由滑动壳底坐与一个推力瓦座用一个螺栓连接,因为瓦座...
