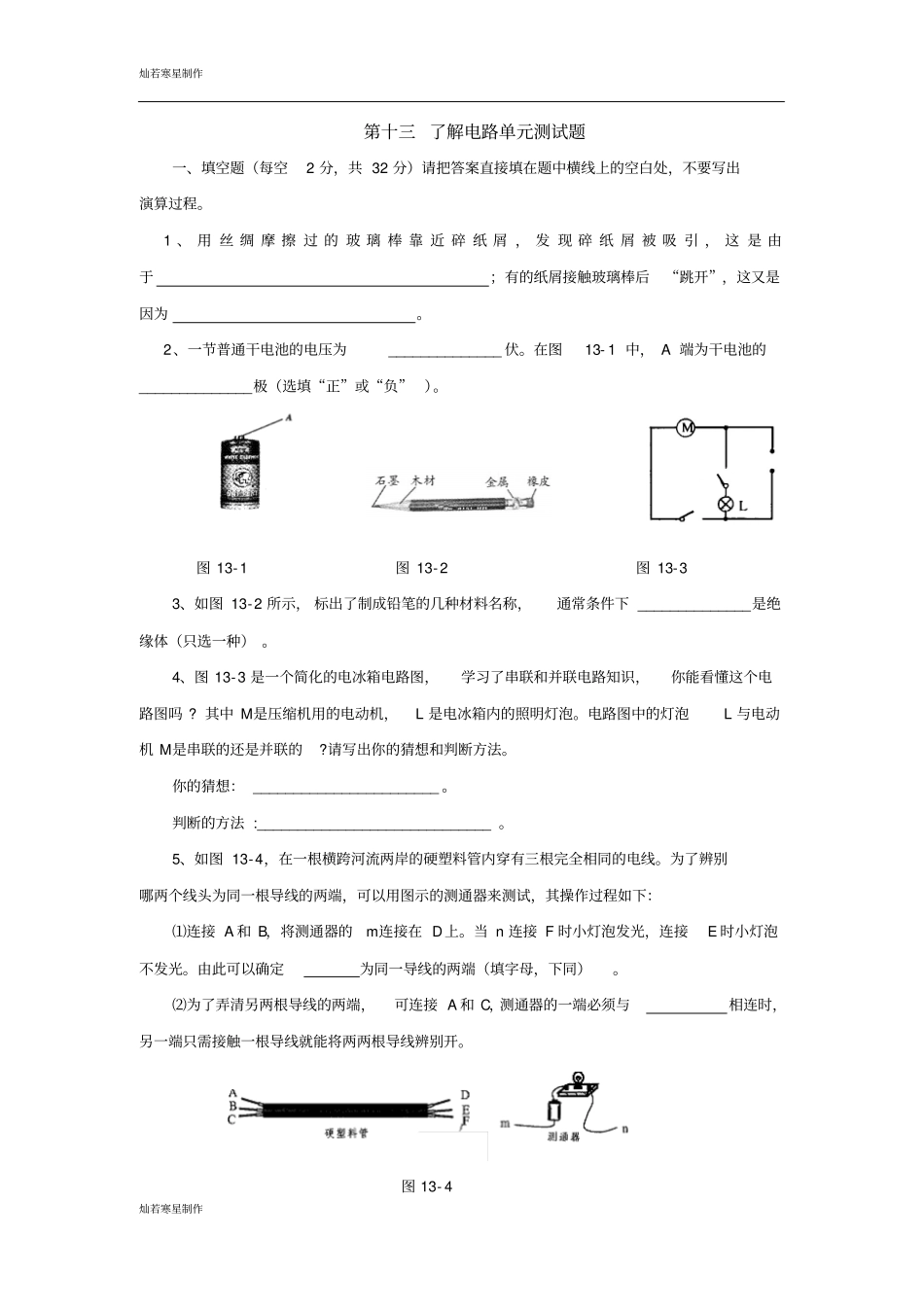

灿若寒星制作灿若寒星制作第十三 了解电路单元测试题一、填空题（每空2 分，共 32 分）请把答案直接填在题中横线上的空白处，不要写出演算过程。1 、 用 丝 绸 摩 擦 过 的 玻 璃 棒 靠 近 碎 纸 屑 ， 发 现 碎 纸 屑 被 吸 引 ， 这 是 由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。2、一节普通干电池的电压为______________ 伏。在图13- 1 中， A 端为干电池的______________极（选填“正”或“负” ）。图 13-1 图 13-2 图 13-3 3、如图 13-2 所示， 标出了制成铅笔的几种材料名称，通常条件下 ______________是绝缘体（只选一种） 。4、图 13-3 是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗 ? 其中 M是压缩机用的电动机，L 是电冰箱内的照明灯泡。电路图中的灯泡L 与电动机 M是串联的还是并联的?请写出你的猜想和判断方法。你的猜想： _______________________ 。判断的方法 :_____________________________ 。5、如图 13-4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接 A 和 B，将测通器的m连接在 D上。当 n 连接 F 时小灯泡发光，连接E 时小灯泡不发光。由此可以确定为同一导线的两端（填字母，下同）。⑵为了弄清另两根导线的两端，可连接 A 和 C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。图 13- 4 灿若寒星制作灿若寒星制作6．如图 13— 5 甲中电流表Al 读数为 0．2A，则电流表A2的读数是 .图乙中电流表A2 的读数为 0.9A，A1 读数为 0.3A ，则通过电流表A 的电流是 .电流表 A 选用的量程应为 A．图 13- 5 图 13- 6 7. 图 13— 6(a) 所示电表的示数为；图 13- 6(b) 所示电表的示数为。8、 物理课后， 小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池” 。小南和小雄想探究“西红柿电池的电压大小与哪些因素有关” ，小雄说：“可能与两金属片之间的距离有关”；小南想了想说：“也可能与两金属片插入西红柿中的深度有关”．为了验证猜想是否正确，他们找来了电压表，连成了如图13– 7 所示的电路． (1) 请你选择其中一个猜想，并提出验证的方法：； (2)目前人们乱扔废旧电池的现象非常普遍．请你针对这种现象，给...
