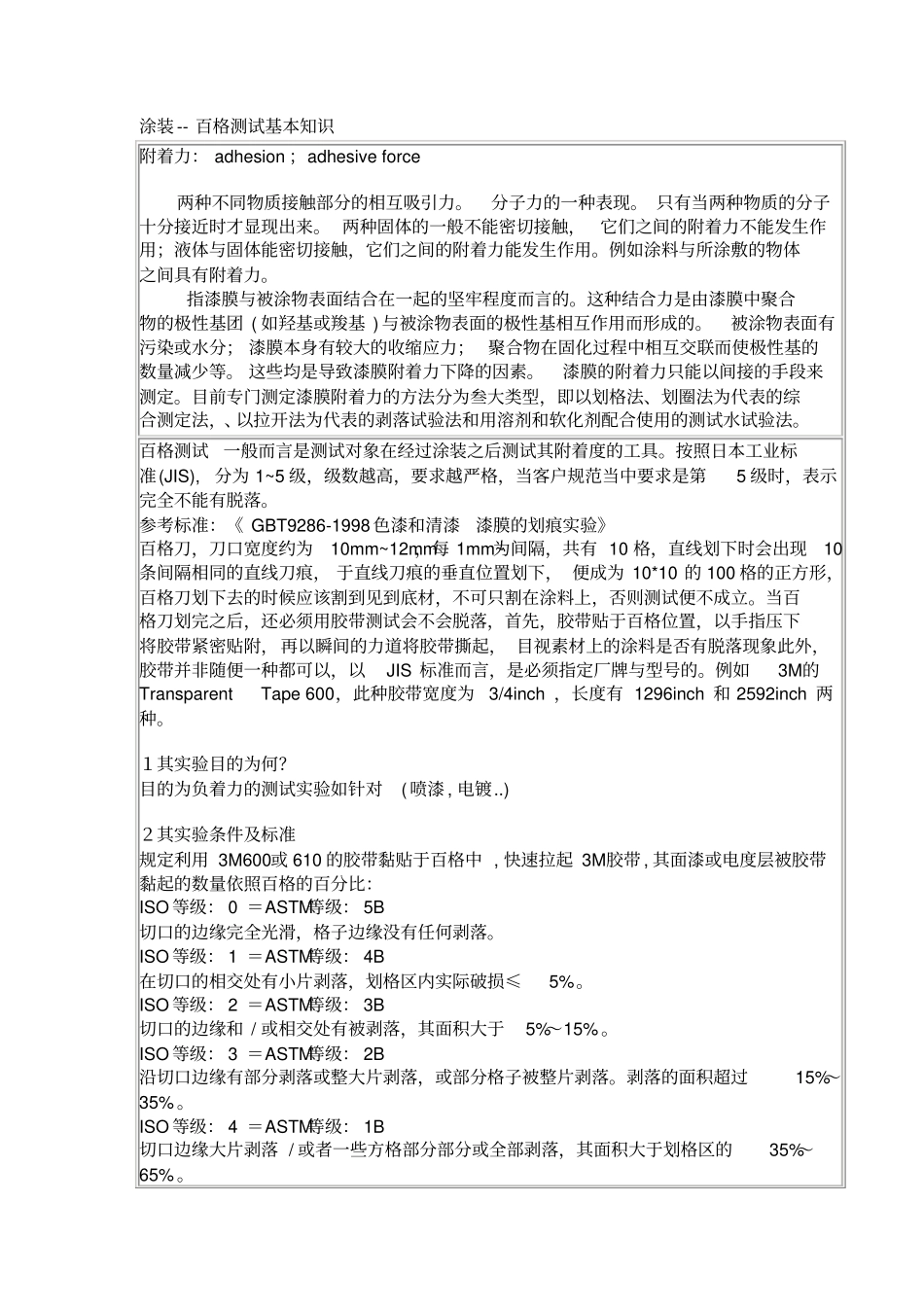

涂装 -- 百格测试基本知识附着力： adhesion ；adhesive force 两种不同物质接触部分的相互吸引力。分子力的一种表现。 只有当两种物质的分子十分接近时才显现出来。 两种固体的一般不能密切接触，它们之间的附着力不能发生作用；液体与固体能密切接触，它们之间的附着力能发生作用。例如涂料与所涂敷的物体之间具有附着力。指漆膜与被涂物表面结合在一起的坚牢程度而言的。这种结合力是由漆膜中聚合物的极性基团 ( 如羟基或羧基 ) 与被涂物表面的极性基相互作用而形成的。被涂物表面有污染或水分； 漆膜本身有较大的收缩应力； 聚合物在固化过程中相互交联而使极性基的数量减少等。 这些均是导致漆膜附着力下降的因素。漆膜的附着力只能以间接的手段来测定。目前专门测定漆膜附着力的方法分为叁大类型，即以划格法、划圈法为代表的综合测定法，、以拉开法为代表的剥落试验法和用溶剂和软化剂配合使用的测试水试验法。百格测试一般而言是测试对象在经过涂装之后测试其附着度的工具。按照日本工业标准(JIS),分为 1~5 级，级数越高，要求越严格，当客户规范当中要求是第5 级时，表示完全不能有脱落。参考标准：《 GBT9286-1998 色漆和清漆漆膜的划痕实验》百格刀，刀口宽度约为10mm~12mm，每 1mm~为间隔，共有 10 格，直线划下时会出现10条间隔相同的直线刀痕， 于直线刀痕的垂直位置划下， 便成为 10*10 的 100 格的正方形，百格刀划下去的时候应该割到见到底材，不可只割在涂料上，否则测试便不成立。当百格刀划完之后，还必须用胶带测试会不会脱落，首先，胶带贴于百格位置，以手指压下将胶带紧密贴附，再以瞬间的力道将胶带撕起， 目视素材上的涂料是否有脱落现象此外，胶带并非随便一种都可以，以JIS 标准而言，是必须指定厂牌与型号的。例如3M的Transparent Tape 600，此种胶带宽度为3/4inch ，长度有 1296inch 和 2592inch 两种。１其实验目的为何？目的为负着力的测试实验如针对( 喷漆 , 电镀..) ２其实验条件及标准规定利用 3M600或 610 的胶带黏贴于百格中 , 快速拉起 3M胶带 , 其面漆或电度层被胶带黏起的数量依照百格的百分比：ISO 等级： 0 ＝ASTM等级： 5B 切口的边缘完全光滑，格子边缘没有任何剥落。ISO 等级： 1 ＝ASTM等级： 4B 在切口的相交处有小片剥落，划格区内实际破损≤5% 。ISO 等级： 2 ＝ASTM等级： 3B 切口的边缘和 / 或相交处有被剥落，其面积大...
