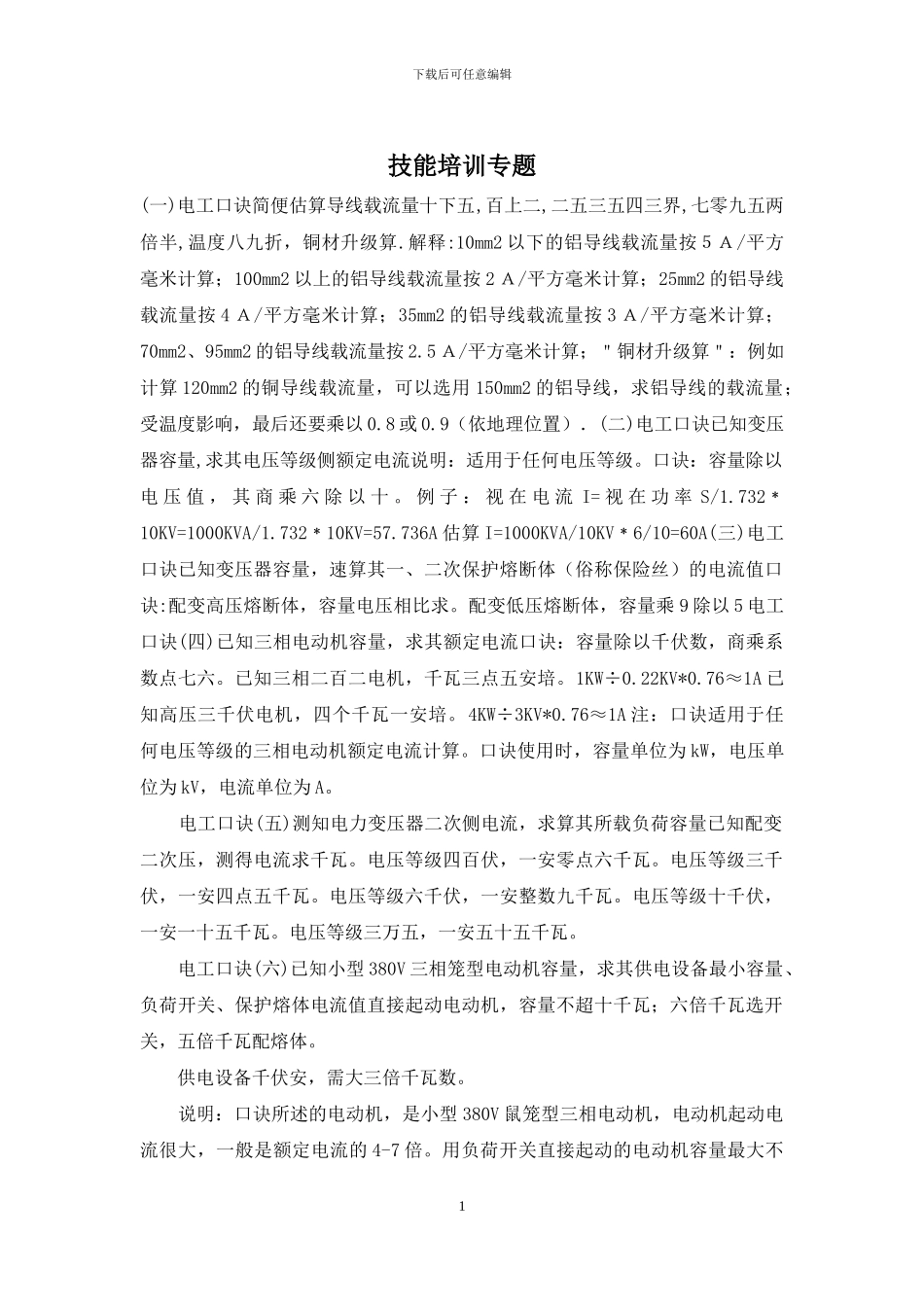

下载后可任意编辑技能培训专题(一)电工口诀简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算.解释:10mm2 以下的铝导线载流量按５Ａ/平方毫米计算；100mm2 以上的铝导线载流量按 2 Ａ/平方毫米计算；25mm2 的铝导线载流量按 4 Ａ/平方毫米计算；35mm2 的铝导线载流量按 3 Ａ/平方毫米计算；70mm2、95mm2 的铝导线载流量按 2.5 Ａ/平方毫米计算；＂铜材升级算＂：例如计算 120mm2 的铜导线载流量，可以选用 150mm2 的铝导线，求铝导线的载流量；受温度影响，最后还要乘以 0.8 或 0.9（依地理位置）．(二)电工口诀已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。口诀：容量除以电 压 值 ， 其 商 乘 六 除 以 十 。 例 子 ： 视 在 电 流 I= 视 在 功 率 S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A 估算 I=1000KVA/10KV﹡6/10=60A(三)电工口诀已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀:配变高压熔断体，容量电压相比求。配变低压熔断体，容量乘 9 除以 5 电工口诀(四)已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。已知三相二百二电机，千瓦三点五安培。1KW÷0.22KV*0.76≈1A 已知高压三千伏电机，四个千瓦一安培。4KW÷3KV*0.76≈1A 注：口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为 kW，电压单位为 kV，电流单位为 A。 电工口诀(五)测知电力变压器二次侧电流，求算其所载负荷容量已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。电压等级三千伏，一安四点五千瓦。电压等级六千伏，一安整数九千瓦。电压等级十千伏，一安一十五千瓦。电压等级三万五，一安五十五千瓦。 电工口诀(六)已知小型 380V 三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。 供电设备千伏安，需大三倍千瓦数。 说明：口诀所述的电动机，是小型 380V 鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的 4-7 倍。用负荷开关直接起动的电动机容量最大不1下载后可任意编辑应超过 10kW，一般以 4.5kW 以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于 5.5kW 及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关（铁壳开关）一般用...
