刮板输送机培训课件VIP免费

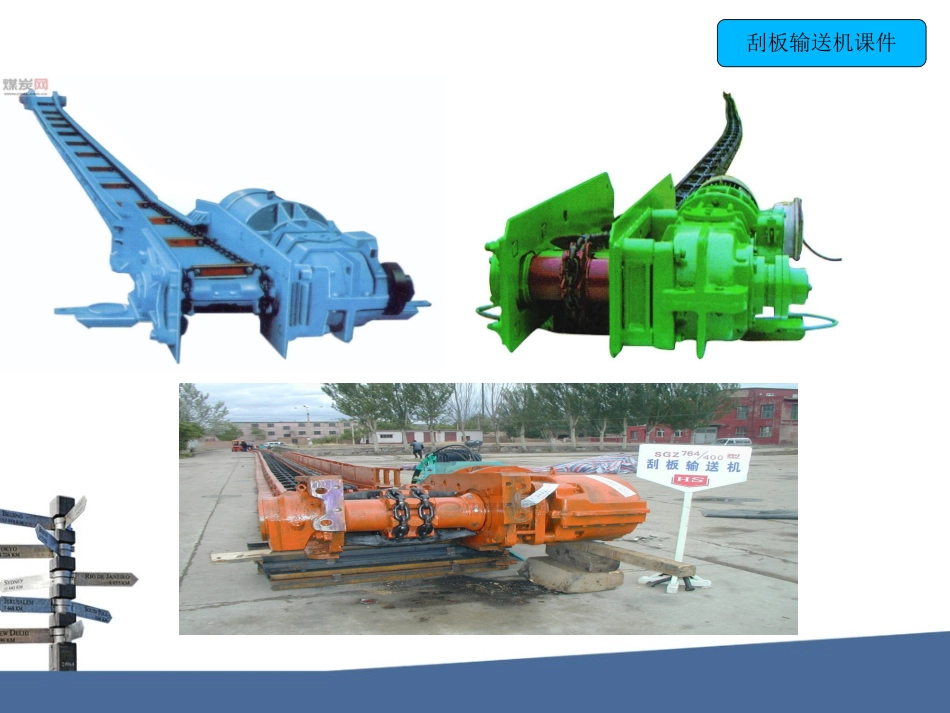

刮板输送机课件《刮板输送机》安全培训——韩悦刮板输送机课件刮板输送机课件刮板输送机的发展刮板输送机的特点刮板输送机的使用条件刮板输送机的特点及使用条件123刮板输送机课件右图为王祯《农书》描绘的筒车的一种筒车又称“水轮”，属于提水机械，高转水车属其中一种，最早出现在晚唐，用于灌溉水稻。刮板输送机课件高转筒车是是现代斗式提升机和刮板输送机的雏形。刮板输送机课件连续运输易装载强度高机身低能耗大特点刮板输送机特点：刮板输送机课件水平运输：倾斜运输：刮板输送机适用条件：刮板输送机课件刮板输送机的结构刮板输送机的结构：传动装置、刮板链、溜槽、保护装置、紧链装置、推移装置、挡煤板和铲煤板。机头，中间部，机尾1—电动机；2—液力偶合器；3—减速器；4—机尾架；5—机尾过渡槽；6—中间溜槽；7—机头过渡槽刮板输送机课件1)机头传动装置传动装置包括电动机、联轴节、减速器和主轴。它是刮板输送机的驱动机构。1—电动机；2—联轴节；3—减速器；4—链轮；5—主轴；6—刮板链刮板输送机课件刮板链：刮板输送机的牵引机构。溜槽：是刮板输送机牵引链和货载的导向机构分类：中间溜槽（标准溜槽）、调节溜槽（也称短接）和连接槽（过渡溜槽）。保护装置Ø保险销保护装置：传动链轮与主轴的连接通过保险销传递。当主轴上负荷超过允许的规定值时，保险销被剪切断裂，从而电动机空转，输送机停止工作，实现过负荷保护。Ø摩擦片保护装置：安装在减速器内，当机械过负荷时，减速器中的内外摩擦片间便打滑，使输送机停止运转，达到保护的目的。2)机身部位刮板输送机课件紧链装置：调整刮板链的紧松程度。推移装置：在采煤工作面中采用单体支柱支护时，要有专门的推移刮板输送机的装置。而在综合机械化采煤工作面中，刮板输送机不需独立设推移装置。挡煤板和铲煤板Ø挡煤板：为了提高刮板输送机运输能力防止煤被甩入采空区而设。Ø铲煤板：将煤壁的浮煤通过推移溜槽后装入溜槽。刮板输送机课件刮板输送机完好标准1整机1配件及连接零件。2轴。3轴承。滑动轴承温度不超过65℃，滚动轴承温度不超过75℃。4减速器箱体。齿轮无断齿，齿面无裂纹或剥落，硬齿面齿轮磨损不超过硬化层的80%软齿轮的磨损不超过圆齿厚的15%5液力偶合器。6电器设备符合规定。7转动部位要有护栏。刮板输送机课件2机头、机尾1机架。2紧链机构部。3溜槽溜槽及连接件无开焊断裂，对角变形不大于6mm中板和底板无漏洞。4链条1链条组装合格，链条正反方向运行无卡阻现象。2刮板弯曲变形数：3圆环链伸长变形不得超过设计长度的3%5机身附件6信号装置设有停止或开动信号的装置，信号点设置间距不超过15mm刮板输送机课件谢谢欣赏!刮板输送机课件规定241巷道铺设质量和运输巷道两边的安全间隙架空线的架设高度完善电机的运输系统电机设备的规定：3人员在运输巷道的行走
