管片拼装成环VIP免费

管片拼装成环_第1页
1/14
管片拼装成环_第2页
2/14
管片拼装成环_第3页
3/14

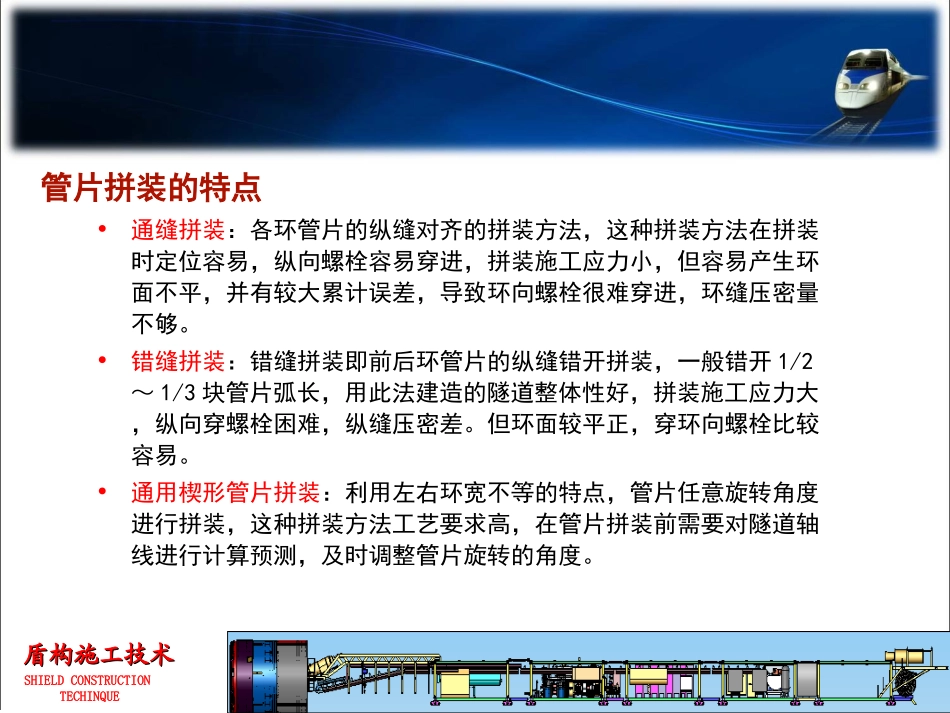

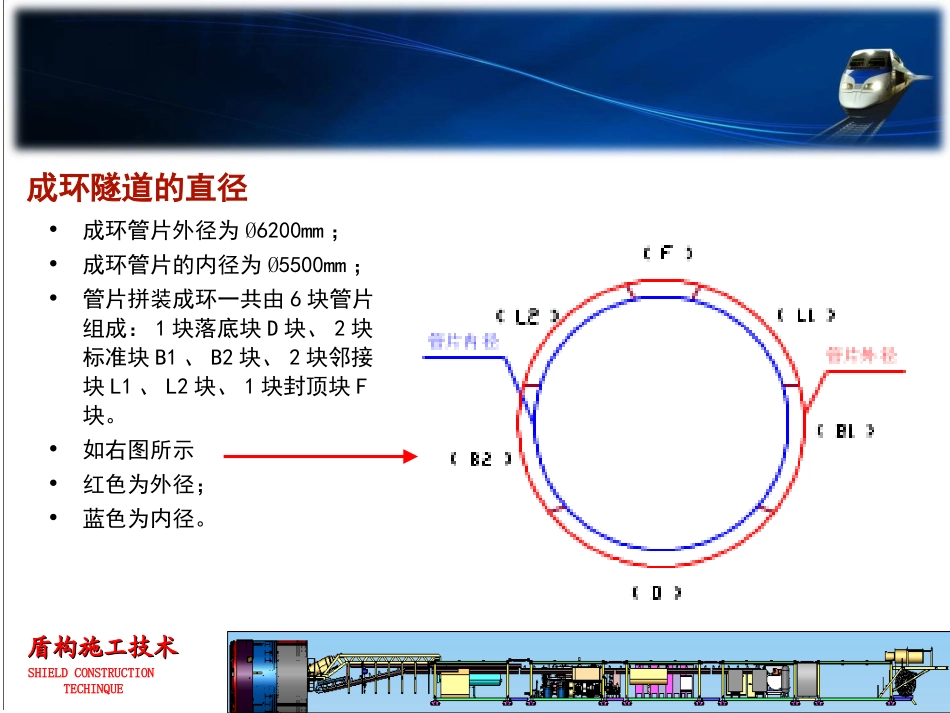

盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE管片拼装成环管片拼装形式一般分为三种:1、为通缝拼装;2、错缝拼装;3、通用楔形管片拼装。通缝拼装隧道错缝拼装隧道盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE管片拼装的特点•通缝拼装:各环管片的纵缝对齐的拼装方法,这种拼装方法在拼装时定位容易,纵向螺栓容易穿进,拼装施工应力小,但容易产生环面不平,并有较大累计误差,导致环向螺栓很难穿进,环缝压密量不够。•错缝拼装:错缝拼装即前后环管片的纵缝错开拼装,一般错开1/2~1/3块管片弧长,用此法建造的隧道整体性好,拼装施工应力大,纵向穿螺栓困难,纵缝压密差。但环面较平正,穿环向螺栓比较容易。•通用楔形管片拼装:利用左右环宽不等的特点,管片任意旋转角度进行拼装,这种拼装方法工艺要求高,在管片拼装前需要对隧道轴线进行计算预测,及时调整管片旋转的角度。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE成环隧道的直径•成环管片外径为Ø6200mm;•成环管片的内径为Ø5500mm;•管片拼装成环一共由6块管片组成:1块落底块D块、2块标准块B1、B2块、2块邻接块L1、L2块、1块封顶块F块。•如右图所示•红色为外径;•蓝色为内径。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE管片拼装顺序•管片拼装顺序一般为:先下后上的拼装顺序;•第一步:拼装落底块D块;•第二步:拼装标准块B1、B2,左右交叉;•第三步:拼装邻接块L1、L2左右交叉;•第四步:拼装封顶块F,纵向插入。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE管片拼装示意图拼装落底块拼装邻接块拼装标准块拼装封顶块第一步第二步第四步第三步盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE拼装前的准备•管片拼装前,盾尾夹仓必须清理干净,里面不能有管片碎裂或小石块,以免使落底块拼装时,无法使其与上一环管片环面相平;•管片拼装时,检查管片的止水带有无脱落的现象,以免在管片拼装时翻到槽外,使与前一环的环面不密贴,引起管片的渗漏水现象;•检查管片的环面是否平整,如果不平整,应用及时采用黏贴楔子,对其进行管片的纠偏;•一般楔子的厚度分为种:1mm、2mm、3mm;楔子的黏贴量一般最厚为5mm(实际施工是厚度为10mm),并且在黏贴时在膨胀止水带上多黏贴一条红色止水条,楔子的黏贴一般以阶梯式进行黏贴,楔子的黏贴不易过厚,以免使管片产生裂缝,影响隧道质量。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE落底块D块的定位•管片拼装前由测量人员对上一环管片的左右高差进行测量,使用水准尺摆放于落底块的正中央;•如果测量出来左面高,那么下一环落底块在拼装时相应的向右面旋转,最终使落底块居中并且两端几乎高低一样;•每拼装一环,测量人员都必须对落底块的环高差进行测量。水平尺盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE•拼装拱底块D;•D块纵向螺栓拧紧,螺帽佩戴均匀。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE拼装标准块B1、B2块•拼装标准块B1、B2块;•此为左右交叉拼装;•拼装时注意拼装块必须与上一环的相应管片的纵缝在同一水平面上,不能过低或过高,使在拼装时纵、环向螺栓穿进困难。拼装B2块拼装B1块盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE拼装邻接块L1、L2块•拼装邻接块L1、L2块;•此为左右交叉拼装;•拼装时注意两块间的开口大小,开口不易过小,如果F块在插入时过紧,引起邻接块两个角部碎裂,影响管片的拼装质量。拼装L2块拼装L1块盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE封顶块F块的拼装•拼装封顶块F块,为纵向插入式;•保证封顶块拼装的“开口率”,在其左右两侧涂刷润滑剂(水性),使在插入时不会过紧,使止水带向外逃出,影响下一环管片的拼装;止水带外逃直接影响下一环管片在拼装时管片邻接块L1、L2两角部容易碎裂,并引起管片渗漏水;尤其要注意的是“封顶块是拼进去的,而不是插进去的”。盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE管片成环后盾构施工技术盾构施工技术SHIELDCONSTRUCTIONTECHINQUE盾构...
