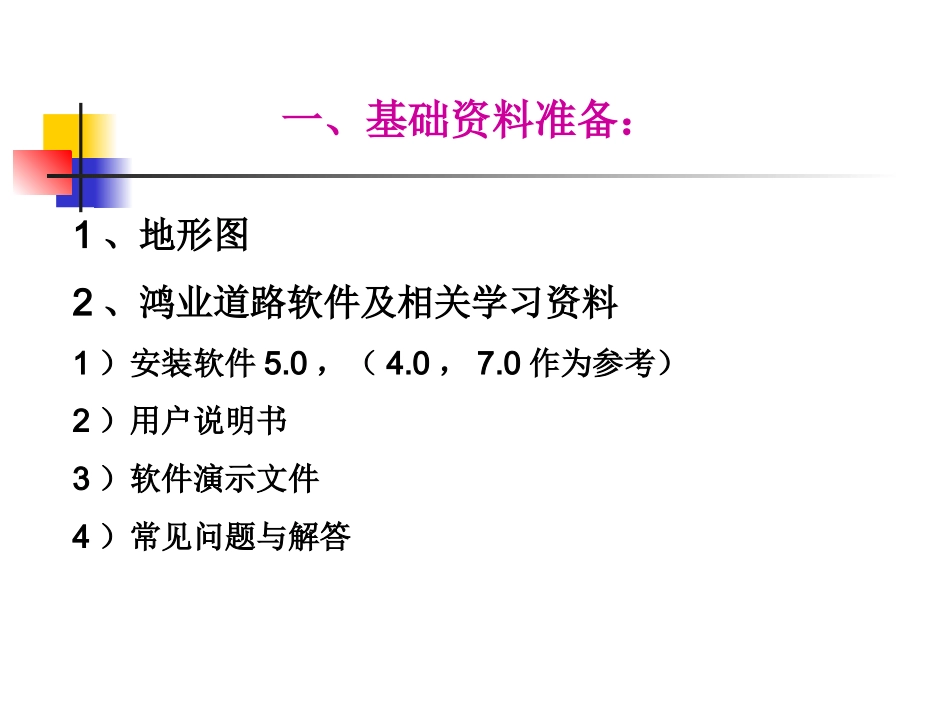

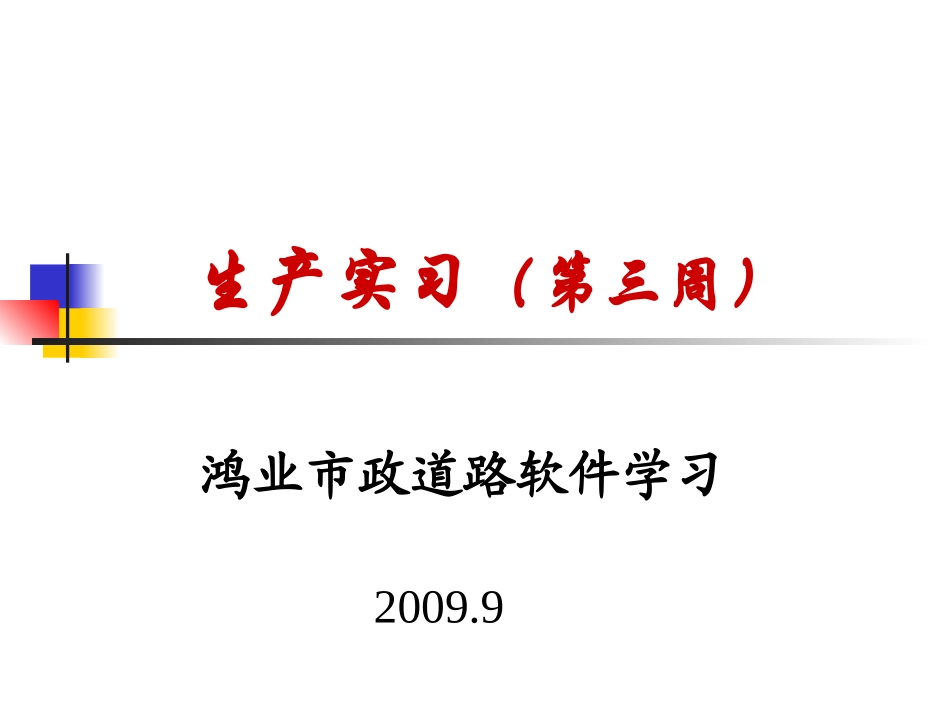

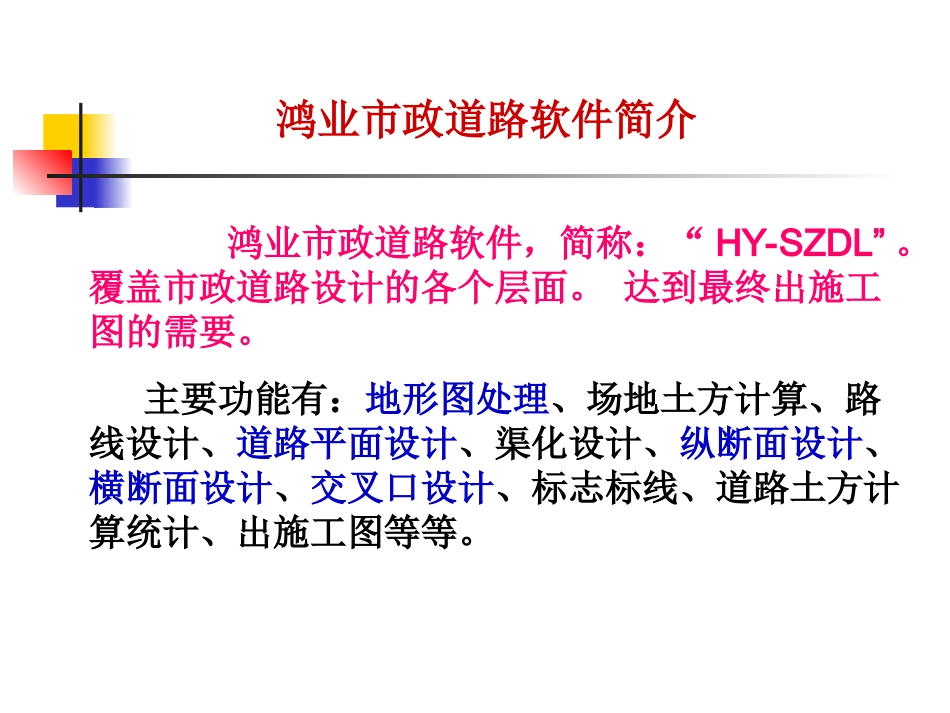

生产实习（第三周）鸿业市政道路软件学习2009.9鸿业市政道路软件，简称：“HY-SZDL”。覆盖市政道路设计的各个层面。达到最终出施工图的需要。主要功能有：地形图处理、场地土方计算、路线设计、道路平面设计、渠化设计、纵断面设计、横断面设计、交叉口设计、标志标线、道路土方计算统计、出施工图等等。鸿业市政道路软件简介1、地形图2、鸿业道路软件及相关学习资料1）安装软件5.0，（4.0，7.0作为参考）2）用户说明书3）软件演示文件4）常见问题与解答一、基础资料准备：1、鸿业软件进行地形绘制及矢量化处理。2、鸿业软件进行1000m道路常规设计1）平面设计（城市道路：三块板，对称布置，车速50km/h公路：二级，单块板，80km/h），至少一个平曲线2）纵断面设计（至少一个竖曲线，最小坡长150m）3）横断面设计（自行设定）4）交叉口设计（城市道路：刚性路面，公路：柔性路面）二、任务要求：三、鸿业软件的学习1.自然地形输入——绘制地形图并矢量化新建图层，以*.jpg为底图，在鸿业中描图。1）设置——新建——工程名——确认…,2）将扫描图片在绘图板中打开后，复制到鸿业界面，3）地形——自然等高线——绘制4）地形——自然等高线——离散要求：1、等高距20m，自然标高选图中高程最低值。2、地形剖面图截图保留3、掌握图中仅有离散点高程时，如何矢量化文本定义——快速转化属性块定义转化注意观察：矢量化前、后地图发生了哪些变化三、鸿业软件的学习2.土方处理在绘制的地形图中选取2000×2000㎡区域进行土方处理。土方——土方边界土方计算——绘网——网格处理——土方优化——土方计算、优化、统计要求：1、截图保留三、鸿业软件的学习3.平面建立道路中线图层，按地形选线并绘制道路中心线（折线形式），之后按下列步骤进行：1）中心线定义——将选定的折线定义为软件识别中心线2）导线法曲线设计——基本型缓和曲线（相关要素信息自行设定）3）线转道路——将上述中心线转化为道路4）桩号定义——为上述道路中心线取名（注意保证上述道路的连续性）5）桩号标注——选择自动标注桩号6）布局裁图要求：1、裁图保留三、鸿业软件的学习4.纵断面三大环节：获取现状地面高程、获取设计高程、绘制纵断面图1）现状地面高程获取a、纵断——交互式输入，逐桩输入；b、纵断——地形图提取2）获取设计高程a、定义拉坡参考点——500m处设一控制点；b、纵断设计——绘制草图——动态拉坡C、交互式输入设计标高——查询任意桩号设计标高3）绘制纵断面图a、纵断面表头设置；b、绘制纵断面图要求：裁图保留三、鸿业软件的学习5.横断面1）自然地形数据录入方案a、地形图提取横断——地形提取——选路中心线——平面图搜索；方案b、测量文件提取横断——逐桩输入自然标高（此处输入保存的标高文件可以直接调用）2）道路土方计算a、标准横断面定义b、边坡参数定义C、换土层厚（城市道路0.5m的面层厚）d、出图设置（自行设置参数）e、横断图绘制（检查自然标高、设计标高、横断面、边坡参数文件是否存在？）——计算——绘制f、标准横断面图；要求：裁图保留三、鸿业软件的学习5.交叉口1）交叉口取样将交叉区域取出2）平面设置a、自定义要素构造x或自行绘制交叉口边界h（推荐采用此法）b、定义路脊线C、基本参数输入——（要求交叉口两条道路坡度向外）——生成基本控制点d、路脊线桩号（自行设置参数）e、板块划分f、板块处理3）竖向设计a、角点标高计算b、生成计算线C、生成等高线（有边界线的，选全部生成或分区形成）d、交叉口检查（全体检查）e、交叉口整理要求：裁图保留四、时间安排及报告要求时间安排：周一上午：本周任务安排、鸿业道路软件的相关讲解周一下午：机房（两个班分批进行）周二~周五：机房进行鸿业软件的基本操作、运用并完成实习报告。上机安排：周二上午：交工0601；下午：交工0602周三上午：交工0602；下午：交工0601周四上午：交工0601；下午：交工0602周五上午：交工0602；下午：交工0601时间：上午8：30~11：30，下午14：00~17：00报告要求：文字配合截图，说明软件应用的全过程
