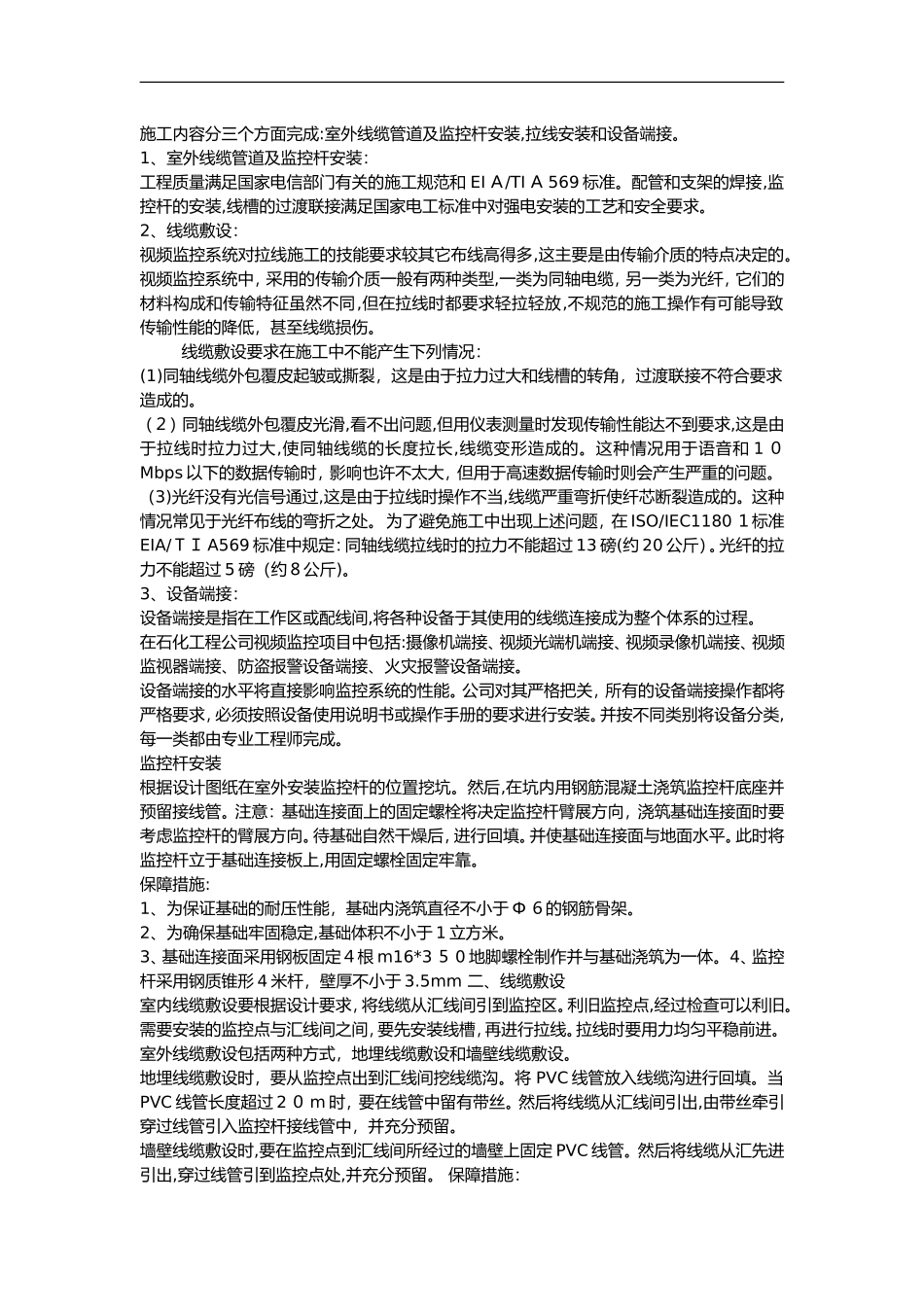

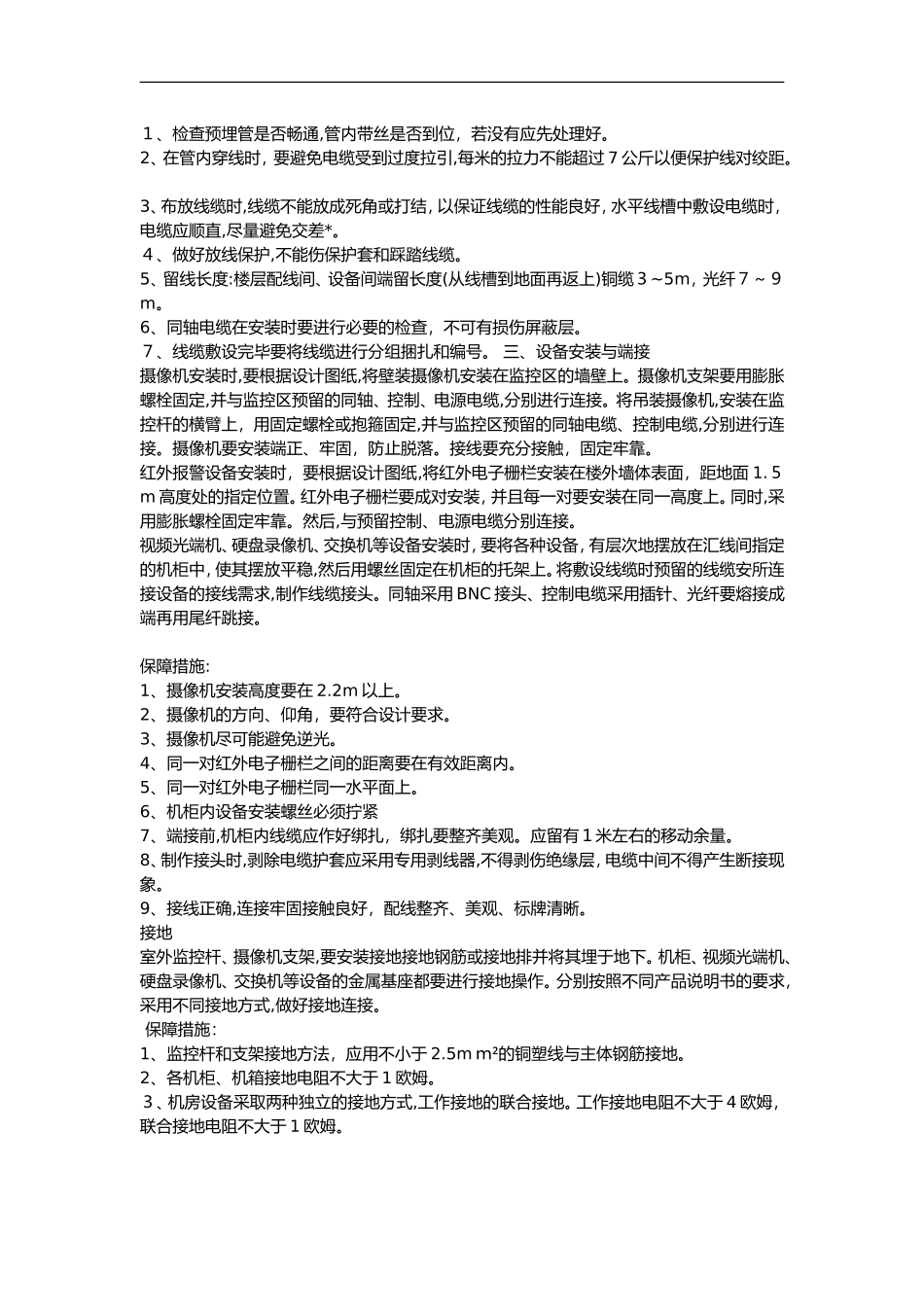

第一章编制依据国家现行主要标准、法规及有关国家及地方的现行规程、规范及标准:一、设计依据：智能建筑设计标准GＢ/T５０3１4－20０6综合布线工程设计规范GＢ5031１-200７综合布线系统工程设计规范GB/T50311-200７视频安防监控系统工程设计规范ＧB50395-2007出入口控制系统工程设计规范GB５0３9６-2００７联网型可视对讲系统技术要求GA/T678-２007安全防范系统雷电浪涌防护技术要求GＡ/T6７0－2006民用建筑电气设计规范JGJ16-2０0８厅堂扩声系统设计规范GB50371-200６供配电系统设计规范GB50052-２009第二章工程概况一承包范围1.1李演庄小区监控系统,公共广播系统及地下车库监控。1．2李演庄１9#2０#２1#楼监控系统，公共广播系统,无线ＡP系统,可视对讲系统。第三章施工方案一视频监控施工方案施工内容分三个方面完成:室外线缆管道及监控杆安装,拉线安装和设备端接。1、室外线缆管道及监控杆安装：工程质量满足国家电信部门有关的施工规范和EIＡ/TIＡ569标准。配管和支架的焊接,监控杆的安装,线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。2、线缆敷设：视频监控系统对拉线施工的技能要求较其它布线高得多,这主要是由传输介质的特点决定的。视频监控系统中，采用的传输介质一般有两种类型,一类为同轴电缆，另一类为光纤，它们的材料构成和传输特征虽然不同,但在拉线时都要求轻拉轻放,不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。线缆敷设要求在施工中不能产生下列情况：(1)同轴线缆外包覆皮起皱或撕裂，这是由于拉力过大和线槽的转角，过渡联接不符合要求造成的。（２）同轴线缆外包覆皮光滑,看不出问题,但用仪表测量时发现传输性能达不到要求,这是由于拉线时拉力过大,使同轴线缆的长度拉长,线缆变形造成的。这种情况用于语音和1０Mbps以下的数据传输时，影响也许不太大，但用于高速数据传输时则会产生严重的问题。（3)光纤没有光信号通过,这是由于拉线时操作不当,线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。为了避免施工中出现上述问题，在ISO/IEC1180１标准EIA/ＴＩA569标准中规定：同轴线缆拉线时的拉力不能超过13磅(约20公斤）。光纤的拉力不能超过5磅（约８公斤)。3、设备端接：设备端接是指在工作区或配线间,将各种设备于其使用的线缆连接成为整个体系的过程。在石化工程公司视频监控项目中包括:摄像机端接、视频光端机端接、视频录像机端接、视频监视器端接、防盗报警设备端接、火灾报警设备端接。设备端接的水平将直接影响监控系统的性能。公司对其严格把关，所有的设备端接操作都将严格要求，必须按照设备使用说明书或操作手册的要求进行安装。并按不同类别将设备分类,每一类都由专业工程师完成。监控杆安装根据设计图纸在室外安装监控杆的位置挖坑。然后,在坑内用钢筋混凝土浇筑监控杆底座并预留接线管。注意：基础连接面上的固定螺栓将决定监控杆臂展方向，浇筑基础连接面时要考虑监控杆的臂展方向。待基础自然干燥后，进行回填。并使基础连接面与地面水平。此时将监控杆立于基础连接板上,用固定螺栓固定牢靠。保障措施:1、为保证基础的耐压性能，基础内浇筑直径不小于Ф６的钢筋骨架。2、为确保基础牢固稳定,基础体积不小于1立方米。3、基础连接面采用钢板固定４根m16*3５0地脚螺栓制作并与基础浇筑为一体。4、监控杆采用钢质锥形4米杆，壁厚不小于3.5mm二、线缆敷设室内线缆敷设要根据设计要求，将线缆从汇线间引到监控区。利旧监控点,经过检查可以利旧。需要安装的监控点与汇线间之间，要先安装线槽，再进行拉线。拉线时要用力均匀平稳前进。室外线缆敷设包括两种方式，地埋线缆敷设和墙壁线缆敷设。地埋线缆敷设时，要从监控点出到汇线间挖线缆沟。将PVC线管放入线缆沟进行回填。当PVC线管长度超过2０m时，要在线管中留有带丝。然后将线缆从汇线间引出,由带丝牵引穿过线管引入监控杆接线管中，并充分预留。墙壁线缆敷设时,要在监控点到汇线间所经过的墙壁上固定PVC线管。然后将线缆从汇先进引出,穿过线管引到监控点处,并充分预留。保障措施：１、检查预埋管是否畅通,管内带丝是否到位，若没有应先处理好。2...
