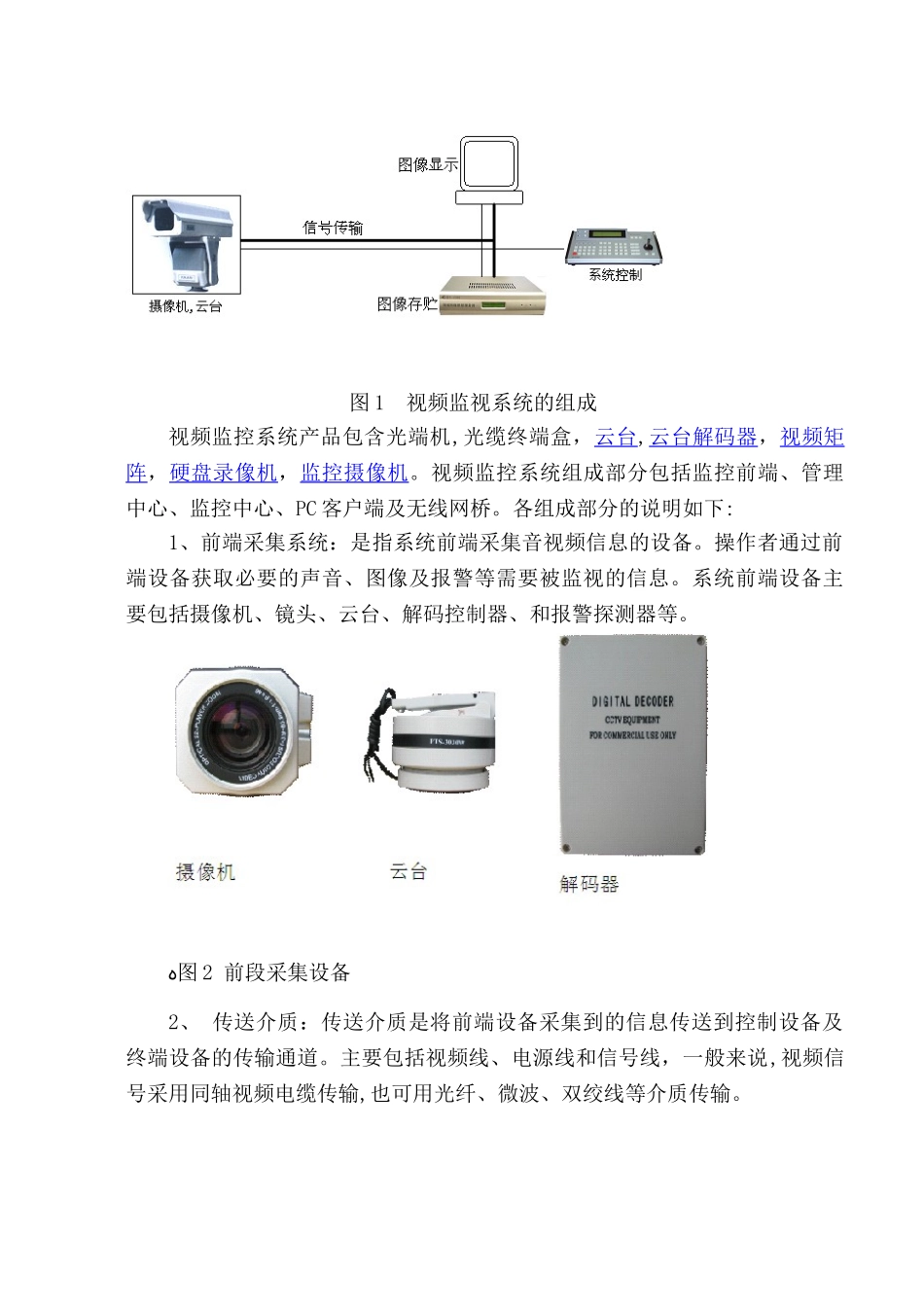

江苏省盐城技师学院教案首页编号：YJＱD－0507-07版本：B/Ｏ流水号:编制：审核:批准:授课日期班级课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。3、掌握视频监控系统设备连接端口的功能并画出系统接线图。4、掌握系统设备的安装方法及设备参数的设置方法。教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。授课方法:讲授法、示范教学法、演示教学法教学参考及教具(含电教设备)：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。教学实施情况分析:视频监控系统的安装与调试复习提问新课讲授一、认识视频监控系统七、课堂总结二、视频监控系统的常用设备八、作业布置三、视频监控系统的构成四、视频监控系统的系统结构及相关设备的功能五、视频监控系统设备连接端口的功能与系统接线图六、视频监控系统的安装与调试训练复习提问:1、消防系统相关设备的功能和工作原理?2、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视,能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控,发生了翻天覆地变化。在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。从技术角度出发,视频监控系统发展划分为第一代模拟视频监控系统(CCTV),到第二代基于“PC＋多媒体卡”数字视频监控系统(DVR),到第三代完全基于IＰ网络视频监控系统（IPVＳ)。中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。中国视频监控市场正从模拟向数字化过渡,数字视频监控成为了市场的主流。200４年到201２年,数字监控在总体视频监控市场规模中所占的比例从３5.7%增长到了56．７%。与此同时，网络视频监控市场正在稳步增长,所占比例由2004年的7.4%增长到2０12年的28．2%。受平安城市建设、交通信息化建设、金融监控、安全生产、智能家居等各种项目建设与发展的带动,中国视频监控产品的需求量不断扩大。二、视频监控系统的常用设备典型的视频监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。如图所示，视频监控子系统由摄像机部分（有时还有麦克)、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。其组成原理如图1所示。图1视频监视系统的组成视频监控系统产品包含光端机,光缆终端盒，云台,云台解码器，视频矩阵，硬盘录像机，监控摄像机。视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。各组成部分的说明如下:1、前端采集系统：是指系统前端采集音视频信息的设备。操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。ﻩ图2前段采集设备2、传送介质：传送介质是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。主要包括视频线、电源线和信号线，一般来说,视频信号采用同轴视频电缆传输,也可用光纤、微波、双绞线等介质传输。图3同轴电缆3、控制设备是整个系统的最重要的部分,它起着协调整个系统运作的作用。人们正是通过控制设备来获取所需的监控功能。满足不同监控目的的需要。控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。图4控制设备4、终端设备是系统对所获取的声音、图像、报警等信息进行综合后,以各种方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受,以及被监控对象提供的可视性、实时性及客观性的记录。系统终端设备主要包括监视器、录像机等。图5终端设备...
