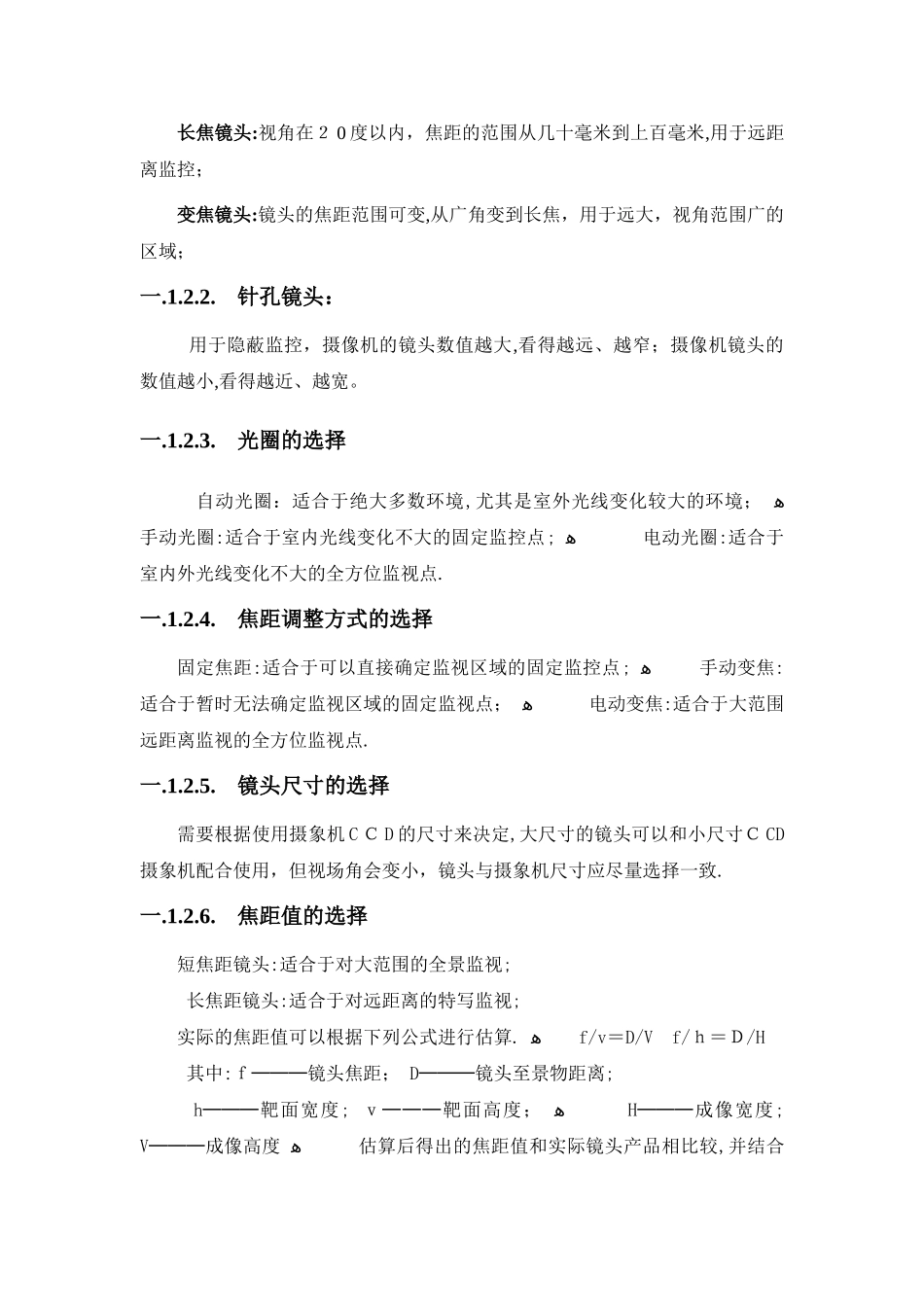

视频监控系统设计规范一、设计原则目前工程中基本都设计图像监控系统,比较能直观的反应现场设备运行状况,同时兼顾重要场合的安全防备，根据现场用户需求及使用情况，结合以往工程施工经验，视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主，同时兼顾价格因素。二、系统总体功能设计1、室内环境包括：中控室、泵房、配电室2、室外环境主要包括：水厂、泵站、水源地的厂区监控。河道、闸门、水库的环境监控。三、现场使用条件需求分析1、中控室：光照强度较高,监控面积小（约2０-50平方米)，要求安装布线规范美观,２4小时不间断监控。2、配电室:光照强度较低，监控面积小(约20-３0平方米),既要监控整体又要看到局部,２4小时不间断监控。3、泵房：光线较暗,监控面积小（约5０-80平方米），既要监控整体又要看到局部，24小时不间断监控。4、水厂、泵站的厂区:因室外环境,光照较强，监控距离１00-150米，２4小时不间断监控,对重点部位有特殊监控要求(人员入侵时报警提醒，同时进行图像跟踪)。5、水源地环境监控：因室外环境，光照较强,监控距离50－１00米,24小时不间断监控，有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪),同时需音频采集及高音喊话功能。6、河道、闸门环境监控：因室外环境，光照较强，监控距离200－300米,24小时不间断监控,既要监控整体又要看到局部,夜视功能要求较高,清晰度要求较高,要求透雾功能。7、水库环境监控:因室外环境,光照较强,监控距离3０0-１000米，24小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，同时需音频采集及高音喊话功能，要求透雾功能。四、主要设备说明一.1主要指标如下：一.1.1机芯：常用CCＤ和CＭＯS两种类型的感光芯片。CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。CＣD产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。一.1.2镜头、光圈、焦距、尺寸一.1.2.1.镜头广角镜头：视角在90度以上,一般用于电梯轿厢内、大厅等小视距大视角场所;2．８ｍｍ,２.5ｍｍ标准镜头：视角在30度左右，一般用于走道和小区周界等场所,１/2”CCD摄像机,标准镜头焦距定为１2mm；1/３”ＣCD摄像机,标准镜头焦距定为8mm;1/4”CCD摄像机,标准镜头焦距定为６mm;视角在60度以上用于5*5米左右场所3.6mm4ｍｍ视角在50度以上用于8-10米左右场所６mm视角在4０度以上用于1０-１8米左右场所8mm视角在3０度以上用于2０-3０米左右场所12mm16mm视角在20度以上用于３0-50米左右场所2５mm长焦镜头:视角在２0度以内，焦距的范围从几十毫米到上百毫米,用于远距离监控；变焦镜头:镜头的焦距范围可变,从广角变到长焦，用于远大，视角范围广的区域；一.1.2.2.针孔镜头：用于隐蔽监控，摄像机的镜头数值越大,看得越远、越窄；摄像机镜头的数值越小,看得越近、越宽。一.1.2.3.光圈的选择自动光圈：适合于绝大多数环境,尤其是室外光线变化较大的环境；ﻫ手动光圈:适合于室内光线变化不大的固定监控点;ﻫ电动光圈:适合于室内外光线变化不大的全方位监视点.一.1.2.4.焦距调整方式的选择固定焦距:适合于可以直接确定监视区域的固定监控点;ﻫ手动变焦:适合于暂时无法确定监视区域的固定监视点；ﻫ电动变焦:适合于大范围远距离监视的全方位监视点.一.1.2.5.镜头尺寸的选择需要根据使用摄象机CＣD的尺寸来决定,大尺寸的镜头可以和小尺寸ＣCD摄象机配合使用，但视场角会变小，镜头与摄象机尺寸应尽量选择一致.一.1.2.6.焦距值的选择短焦距镜头:适合于对大范围的全景监视;长焦距镜头:适合于对远距离的特写监视;实际的焦距值可以根据下列公式进行估算.ﻫf/v＝D/Vf/ｈ＝Ｄ/H其中:ｆ───镜头焦距；D───镜头至景物距离;h───靶面宽度;ｖ───靶面高度；ﻫH───成像宽度;V───成像高度ﻫ估算后得出的焦距值和实际镜头产品相比较,并结合摄象机CCD尺寸来确定实际使用镜头的型号。ﻫ各焦距镜头可视角度及距离宽度等指标如下:镜头焦距搭配１／3＂CCD２.8ｍmﻩ８9.9°3．6mｍﻩ75．7°4ｍmﻩ69.9°6mmﻩ50.０°8mmﻩ38.5°12mmﻩ2６．２°１6mm19.8°25ｍmﻩ１0.6°镜头焦距(毫米数)ﻩ距离５米(宽×...
