中央空调新风机组控制方案

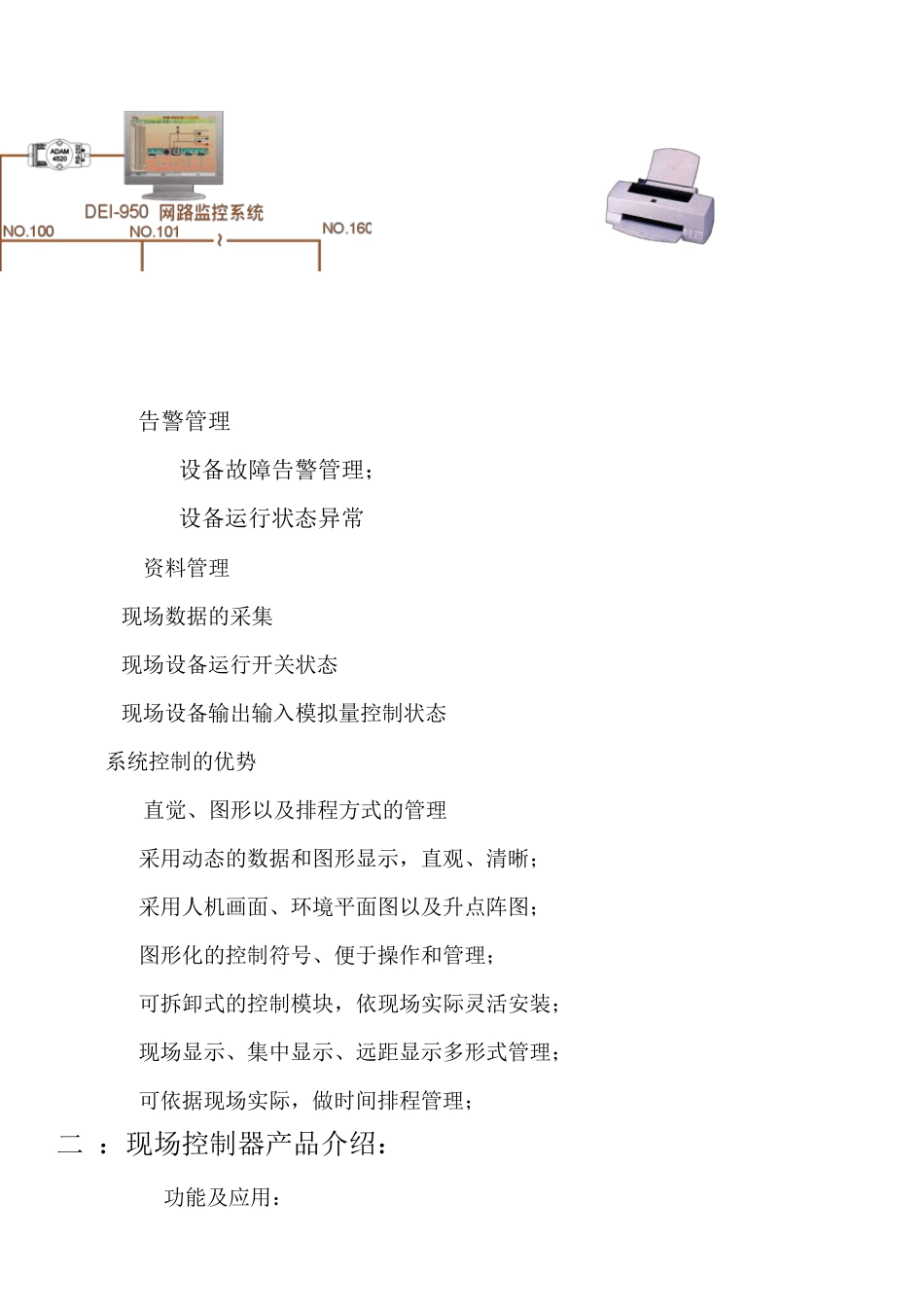

中央空调新风机组控制方案 一：950软件系统介绍： 建构BAS网络监控系统的目的&意义：即时监视现场及控制现场。 通讯速率：主要体现在该系统软件的两个主要功能： * ：压缩档技术封包传输； * ：异动优先传输技术； 软件系统功能介绍： • 1 通讯管理介绍： • 2 监控管理 • 3 告警管理 • 4 资料管理 • 5 配线规格 1.1：多样通讯协议： • 便于使用方后期的设备维护，扩容； • 采用成熟、通用、标准的通讯协议，保证系统的兼容、通讯品质稳定；提 升、优化设备的运行品质；提升数据传输速率，确保适时监控。 • 公司提供： BACnet 、Modbus、Ethernet TCP/IP，三种标准的通讯协议， 增大使用方、系统集成商选择余地； 2.1：监控管理 可以根据现场实际，以及客户需求灵活设计。满足多种监控设备需求：针对该控制方案，软件现实图像如下： 3.1 告警管理 3.1.1设备故障告警管理； 3.1.2设备运行状态异常 4.1 资料管理 现场数据的采集 现场设备运行开关状态 现场设备输出输入模拟量控制状态 950系统控制的优势 * 直觉、图形以及排程方式的管理 * 采用动态的数据和图形显示，直观、清晰； * 采用人机画面、环境平面图以及升点阵图； * 图形化的控制符号、便于操作和管理； * 可拆卸式的控制模块，依现场实际灵活安装； * 现场显示、集中显示、远距显示多形式管理； * 可依据现场实际，做时间排程管理； 二 ：现场控制器产品介绍： 6688N 功能及应用： 1 外观及操作环境： 2 基本输出输入规格 3 产品优势： 1.1 项次 名 称 用 途 1 U I X 3点 模拟信号输入及数字(ON/OFF)输入。 DC 0~10V 、DC 4~20mA。 2 AO X 3点 模拟输出；DC 0~10V、DC 4~20mA 3 D I X 6点 数码(ON/OFF)输入 4 DO X 6点 数码(ON/OFF)输出；3A/250VAC(电阻性负载) 2.1 1．DEI-3366N、UI=3点、AO=3点、DI=6点、DO=6点， 2.电源电压：AC 24V ± 10%单相 50/60Hz。 3.电能消耗：10W以内(不含各输出接点)。 4.通讯协议/接口：Modbus-RTU/RS-485 、BACnet 3.1超大屏幕、蓝屏背光、完全直观视屏、可拆卸式操作面板 1 控制功能：通用于模拟、开关量电气设备起停、运行控制，监视控制温度、3 0湿度、压力、流量设备； 2 通讯功能：采用标准RS-485 MODBUS或BACnet通讯，实现控制信息的集成、远距传递、远程网络控制； 3 扩充功能：多台现场数位处理器并联使用...
