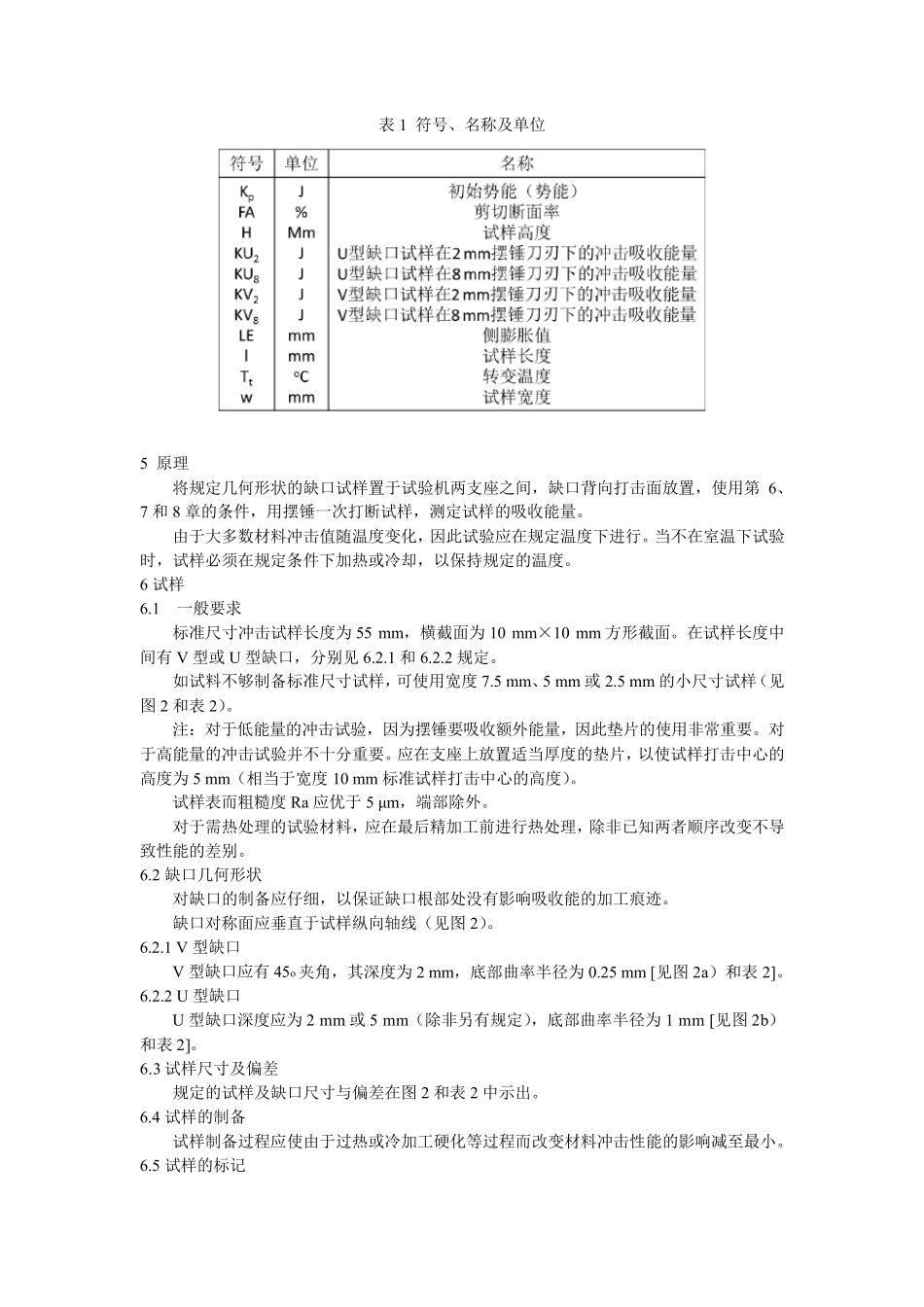

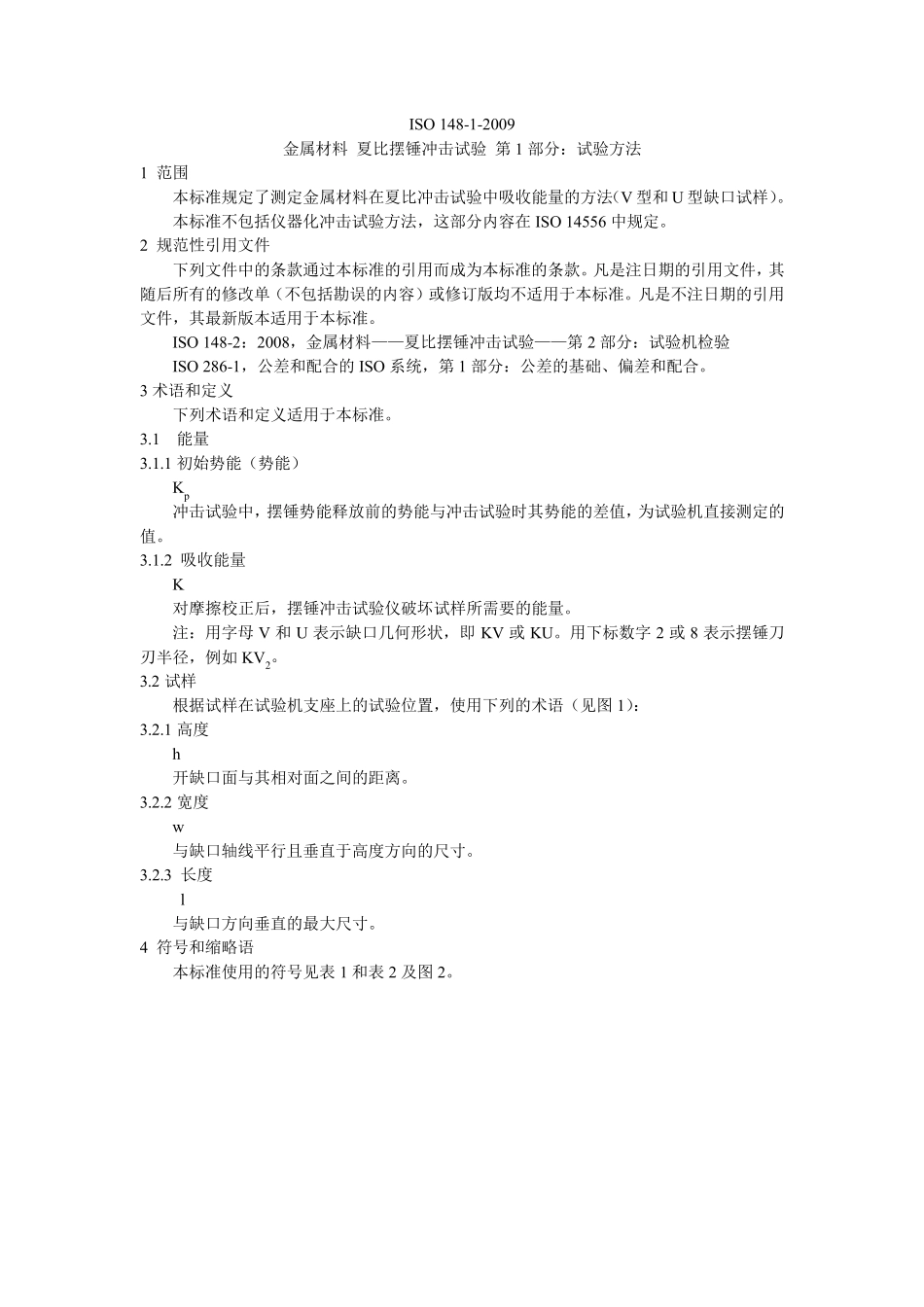

ISO 148-1-2009 金属材料 夏比摆锤冲击试验 第1 部分：试验方法 1 范围 本标准规定了测定金属材料在夏比冲击试验中吸收能量的方法（V 型和U 型缺口试样）。 本标准不包括仪器化冲击试验方法，这部分内容在ISO 14556 中规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 ISO 148-2：2008，金属材料——夏比摆锤冲击试验——第2 部分：试验机检验 ISO 286-1，公差和配合的ISO 系统，第1 部分：公差的基础、偏差和配合。 3 术语和定义 下列术语和定义适用于本标准。 3.1 能量 3.1.1 初始势能（势能） Kp 冲击试验中，摆锤势能释放前的势能与冲击试验时其势能的差值，为试验机直接测定的值。 3.1.2 吸收能量 K 对摩擦校正后，摆锤冲击试验仪破坏试样所需要的能量。 注：用字母 V 和U 表示缺口几何形状，即 KV 或KU。用下标数字 2 或8 表示摆锤刀刃半径，例如 KV2。 3.2 试样 根据试样在试验机支座上的试验位置，使用下列的术语（见图 1）： 3.2.1 高度 h 开缺口面与其相对面之间的距离。 3.2.2 宽度 w 与缺口轴线平行且垂直于高度方向的尺寸。 3.2.3 长度 l 与缺口方向垂直的最大尺寸。 4 符号和缩略语 本标准使用的符号见表 1 和表 2 及图 2。 表1 符号、名称及单位 5 原理 将规定几何形状的缺口试样置于试验机两支座之间，缺口背向打击面放置，使用第6、7 和8 章的条件，用摆锤一次打断试样，测定试样的吸收能量。 由于大多数材料冲击值随温度变化，因此试验应在规定温度下进行。当不在室温下试验时，试样必须在规定条件下加热或冷却，以保持规定的温度。 6 试样 6.1 一般要求 标准尺寸冲击试样长度为55 mm，横截面为10 mm×10 mm 方形截面。在试样长度中间有 V 型或U 型缺口，分别见 6.2.1 和6.2.2 规定。 如试料不够制备标准尺寸试样，可使用宽度7.5 mm、5 mm 或2.5 mm 的小尺寸试样（见图 2 和表2）。 注：对于低能量的冲击试验，因为摆锤要吸收额外能量，因此垫片的使用非常重要。对于高能量的冲击试验并不十分重要。应在支座上放置适当厚度的垫片，以使试样打击中心的高度为5 mm（相当于宽度10 mm 标准试样打击中心的高度）。 试样表而粗糙度Ra 应优于5 ...
