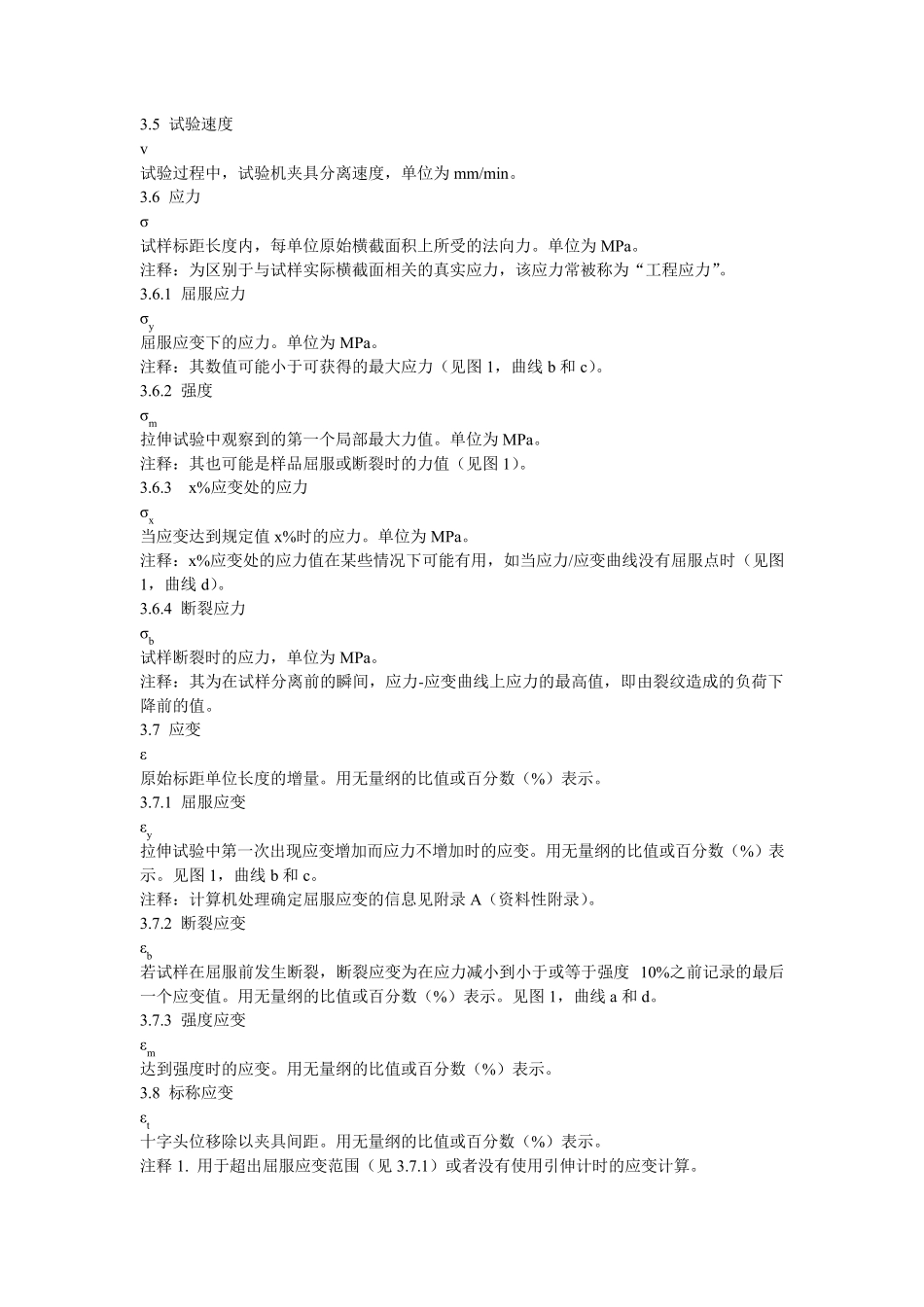

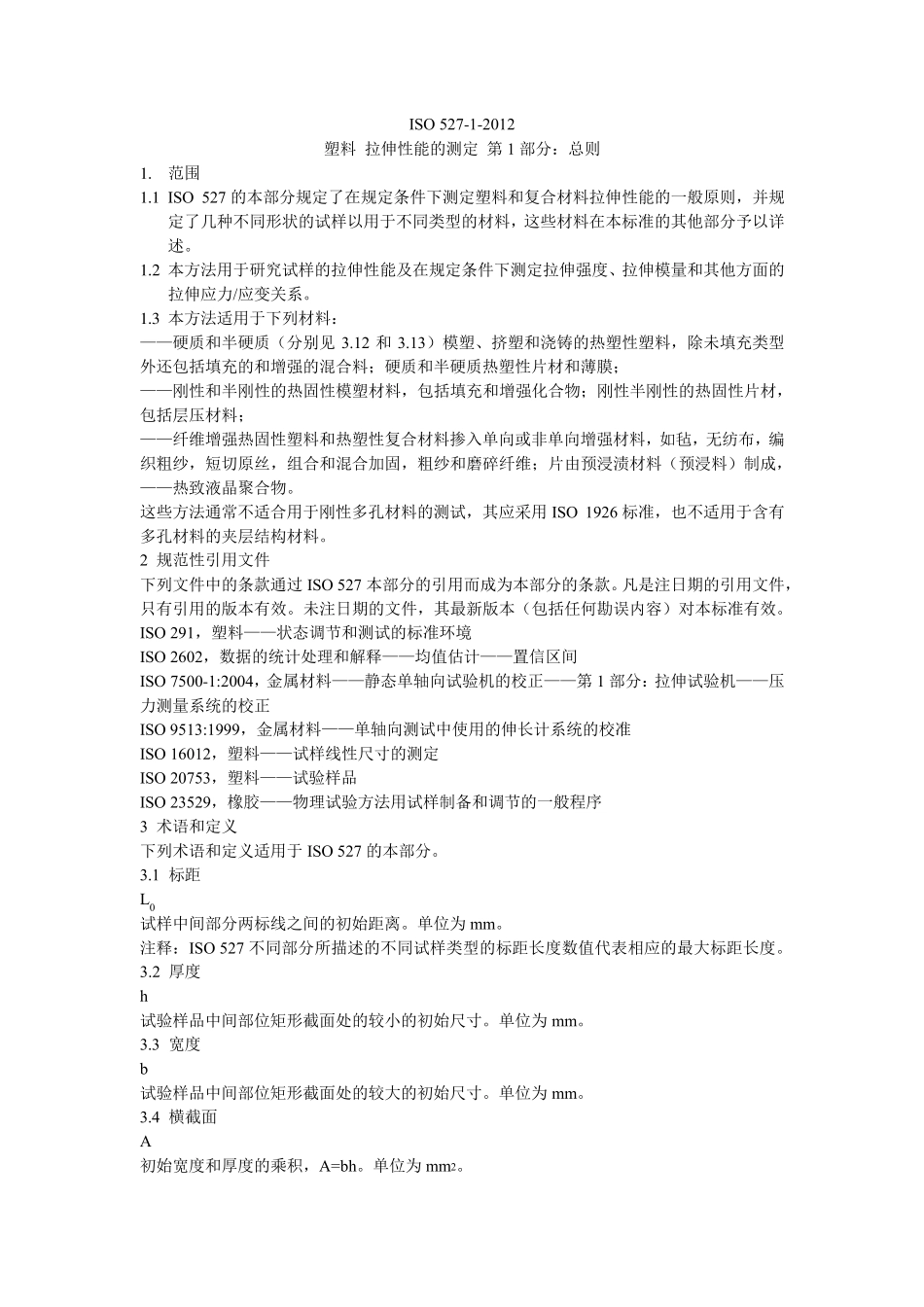

ISO 527-1-2012 塑料 拉伸性能的测定 第1 部分：总则 1 . 范围 1 .1 ISO 527 的本部分规定了在规定条件下测定塑料和复合材料拉伸性能的一般原则，并规定了几种不同形状的试样以用于不同类型的材料，这些材料在本标准的其他部分予以详述。 1 .2 本方法用于研究试样的拉伸性能及在规定条件下测定拉伸强度、拉伸模量和其他方面的拉伸应力/应变关系。 1 .3 本方法适用于下列材料： ——硬质和半硬质（分别见 3.12 和3.13）模塑、挤塑和浇铸的热塑性塑料，除未填充类型外还包括填充的和增强的混合料；硬质和半硬质热塑性片材和薄膜； ——刚性和半刚性的热固性模塑材料，包括填充和增强化合物；刚性半刚性的热固性片材，包括层压材料； ——纤维增强热固性塑料和热塑性复合材料掺入单向或非单向增强材料，如毡，无纺布，编织粗纱，短切原丝，组合和混合加固，粗纱和磨碎纤维；片由预浸渍材料（预浸料）制成， ——热致液晶聚合物。 这些方法通常不适合用于刚性多孔材料的测试，其应采用ISO 1926 标准，也不适用于含有多孔材料的夹层结构材料。 2 规范性引用文件 下列文件中的条款通过 ISO 527 本部分的引用而成为本部分的条款。凡是注日期的引用文件，只有引用的版本有效。未注日期的文件，其最新版本（包括任何勘误内容）对本标准有效。 ISO 291，塑料——状态调节和测试的标准环境 ISO 2602，数据的统计处理和解释——均值估计——置信区间 ISO 7500-1:2004，金属材料——静态单轴向试验机的校正——第1 部分：拉伸试验机——压力测量系统的校正 ISO 9513:1999，金属材料——单轴向测试中使用的伸长计系统的校准 ISO 16012，塑料——试样线性尺寸的测定 ISO 20753，塑料——试验样品 ISO 23529，橡胶——物理试验方法用试样制备和调节的一般程序 3 术语和定义 下列术语和定义适用于ISO 527 的本部分。 3.1 标距 L0 试样中间部分两标线之间的初始距离。单位为 m m 。 注释：ISO 527 不同部分所描述的不同试样类型的标距长度数值代表相应的最大标距长度。 3.2 厚度 h 试验样品中间部位矩形截面处的较小的初始尺寸。单位为 m m 。 3.3 宽度 b 试验样品中间部位矩形截面处的较大的初始尺寸。单位为 m m 。 3.4 横截面 A 初始宽度和厚度的乘积，A=bh。单位为 m m 2。 3.5 试验速度 v 试验过程中，试验机夹具分离速度，单位为mm/min。 3.6 应力 σ 试样标距...
