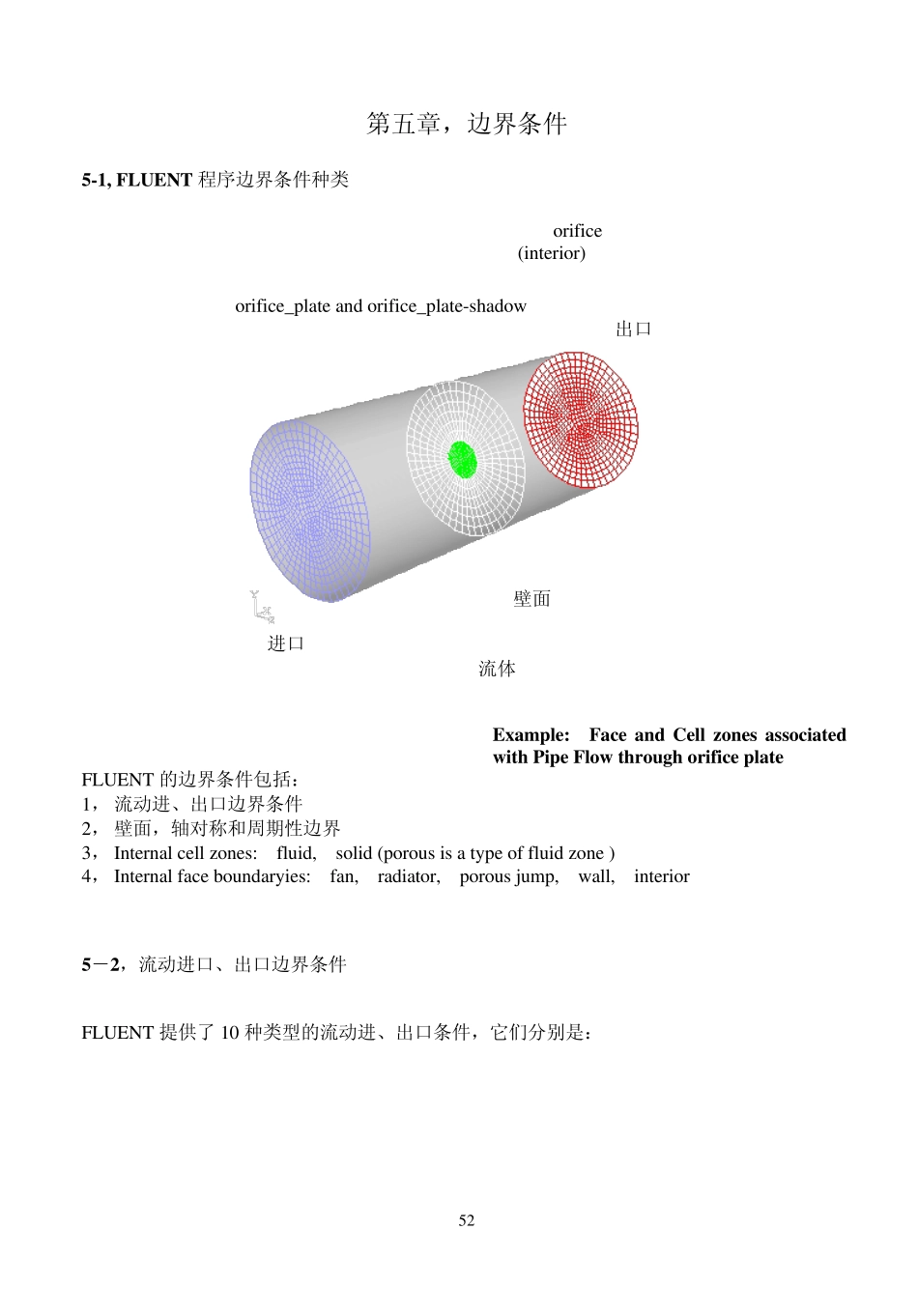

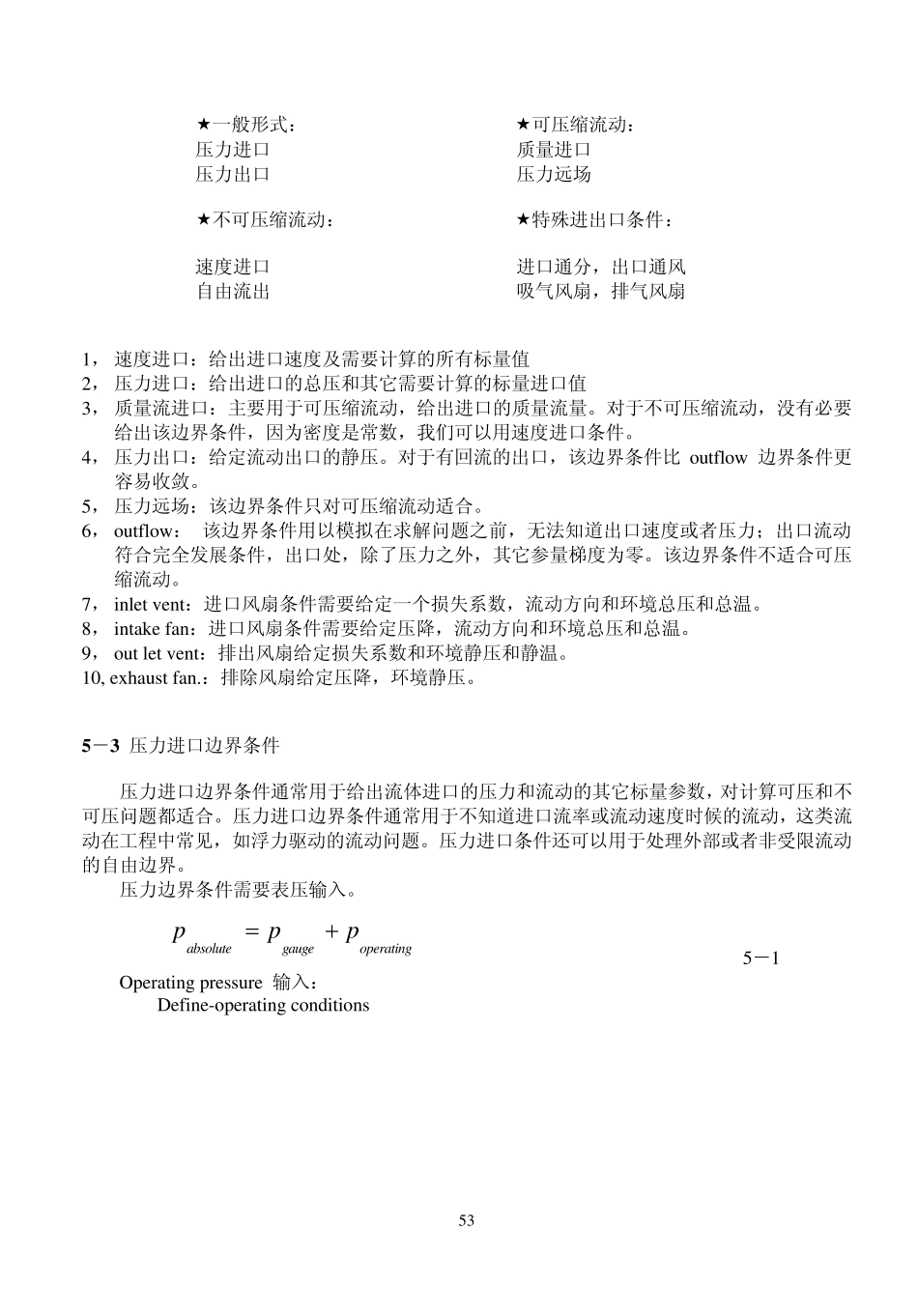

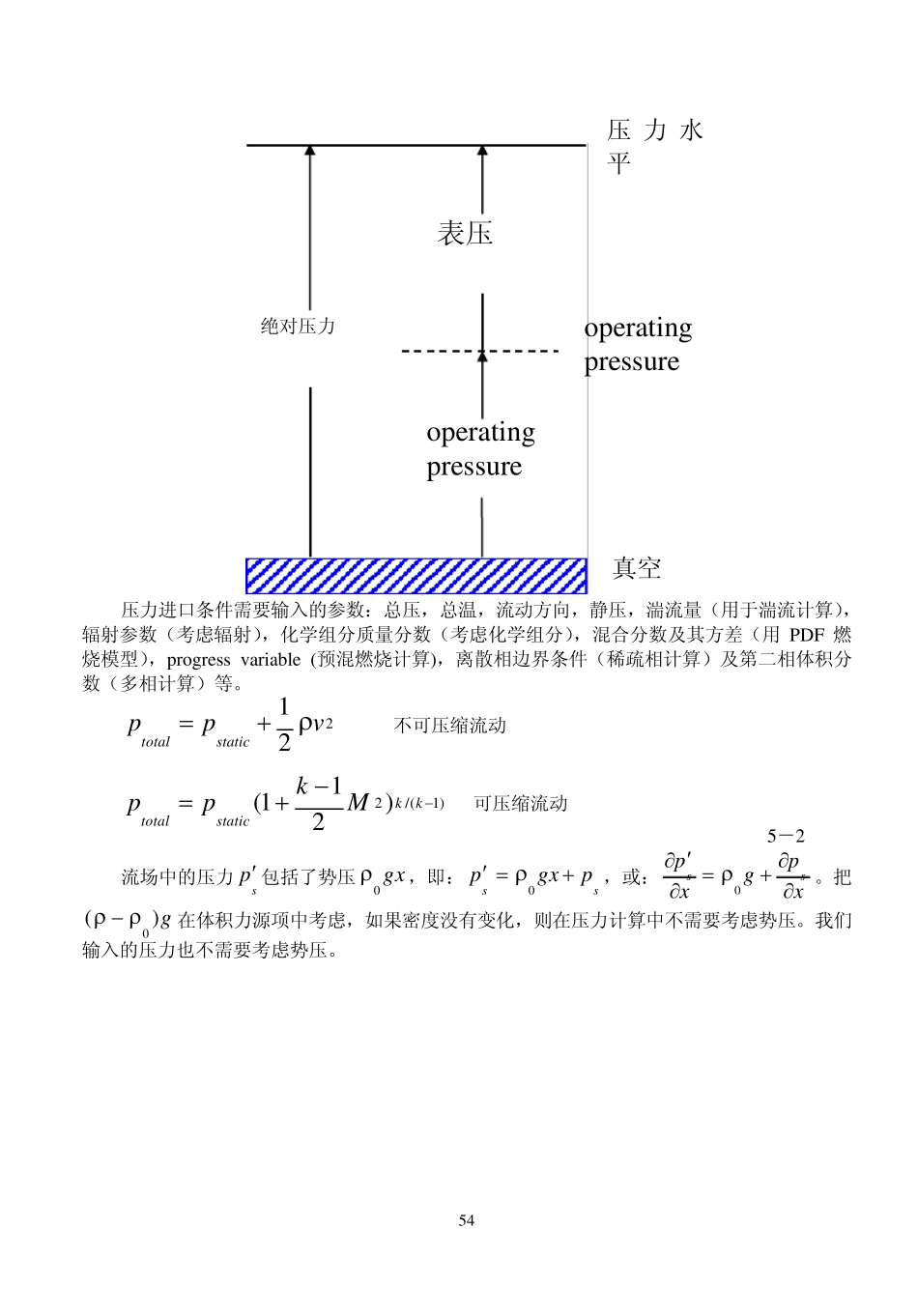

52 第五章,边界条件 5-1, FLUENT 程序边界条件种类 FLUENT 的边界条件包括: 1, 流动进、出口边界条件 2, 壁面,轴对称和周期性边界 3, Internal cell zones: fluid, solid (porous is a type of fluid zone ) 4, Internal face boundaryies: fan, radiator, porous jump, wall, interior 5-2,流动进口、出口边界条件 FLUENT 提供了 10 种类型的流动进、出口条件,它们分别是: 进口 出口 壁面 orifice (interior) orifice_plate and orifice_plate-shadow 流体 Example: Face and Cell zones associated with Pipe Flow through orifice plate 53 一般形式: 可压缩流动: 压力进口 质量进口 压力出口 压力远场 不可压缩流动: 特殊进出口条件: 速度进口 进口通分,出口通风 自由流出 吸气风扇,排气风扇 1, 速度进口:给出进口速度及需要计算的所有标量值 2, 压力进口:给出进口的总压和其它需要计算的标量进口值 3, 质量流进口:主要用于可压缩流动,给出进口的质量流量。对于不可压缩流动,没有必要给出该边界条件,因为密度是常数,我们可以用速度进口条件。 4, 压力出口:给定流动出口的静压。对于有回流的出口,该边界条件比 outflow 边界条件更容易收敛。 5, 压力远场:该边界条件只对可压缩流动适合。 6, outflow: 该边界条件用以模拟在求解问题之前,无法知道出口速度或者压力;出口流动符合完全发展条件,出口处,除了压力之外,其它参量梯度为零。该边界条件不适合可压缩流动。 7, inlet vent:进口风扇条件需要给定一个损失系数,流动方向和环境总压和总温。 8, intake fan:进口风扇条件需要给定压降,流动方向和环境总压和总温。 9, out let vent:排出风扇给定损失系数和环境静压和静温。 10, exhaust fan.:排除风扇给定压降,环境静压。 5 -3 压力进口边界条件 压力进口边界条件通常用于给出流体进口的压力和流动的其它标量参数,对计算可压和不可压问题都适合。压力进口边界条件通常用于不知道进口流率或流动速度时候的流动,这类流动在工程中常见,如浮力驱动的流动问题。压力进口条件还可以用于处理外部或者非受限流动的自由边界。 压力边界条件需要表压输入。 5-1 Operating pressure 输入: Define-operating conditions operatinggau geabsolu teppp 54 压力进口...
