二等铂电阻温度计标准装置技术报告

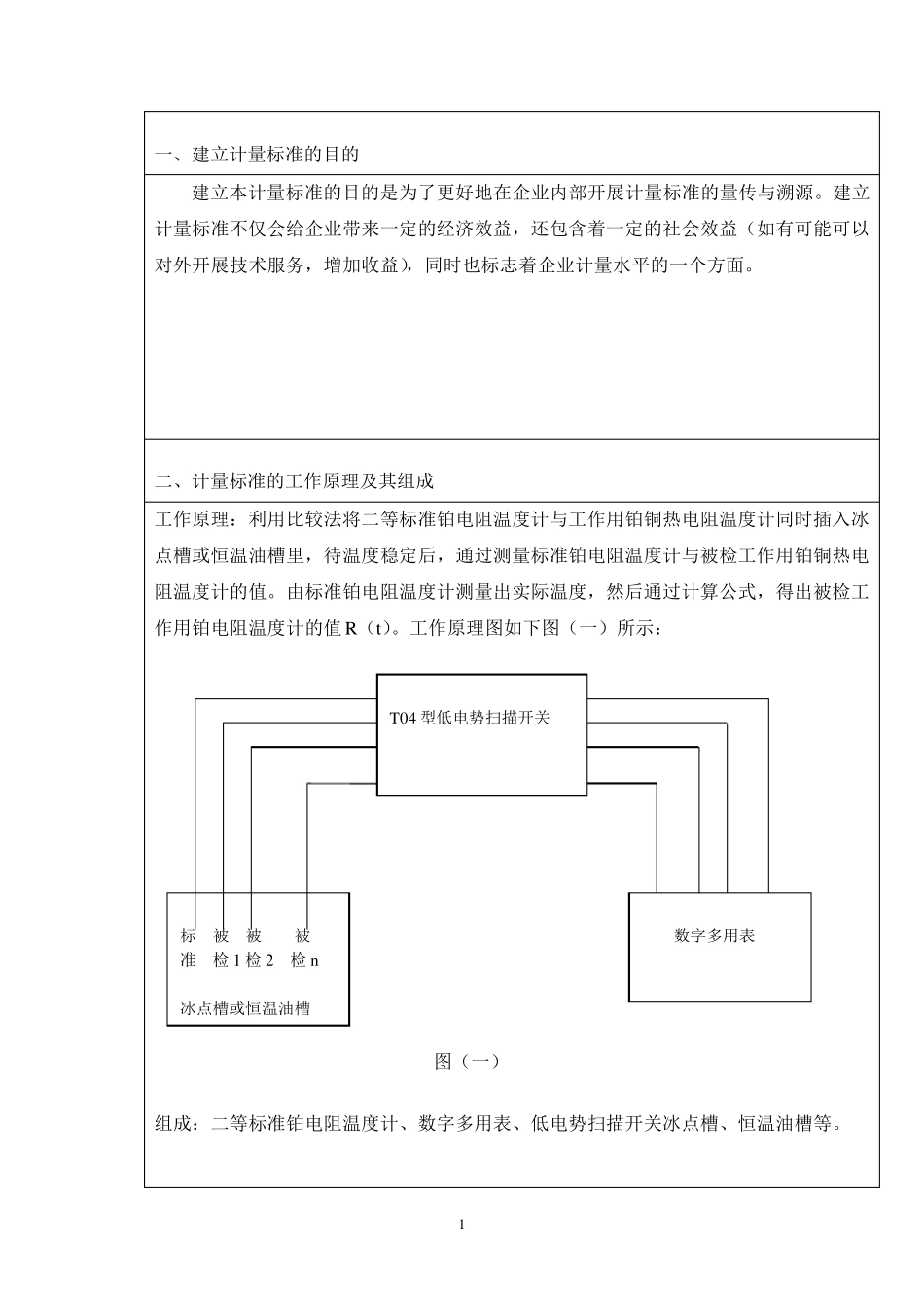

1 一、建立计量标准的目的 建立本计量标准的目的是为了更好地在企业内部开展计量标准的量传与溯源。建立计量标准不仅会给企业带来一定的经济效益，还包含着一定的社会效益（如有可能可以对外开展技术服务，增加收益），同时也标志着企业计量水平的一个方面。 二、计量标准的工作原理及其组成 工作原理：利用比较法将二等标准铂电阻温度计与工作用铂铜热电阻温度计同时插入冰点槽或恒温油槽里，待温度稳定后，通过测量标准铂电阻温度计与被检工作用铂铜热电阻温度计的值。由标准铂电阻温度计测量出实际温度，然后通过计算公式，得出被检工作用铂电阻温度计的值 R（t）。工作原理图如下图（一）所示： 图（一） 组成：二等标准铂电阻温度计、数字多用表、低电势扫描开关冰点槽、恒温油槽等。 T04 型低电势扫描开关 标 被 被 被 准 检 1 检 2 检 n 冰点槽或恒温油槽 数字多用表 2 三、选用的计量标准器及主要配套设备 计量标准器 名 称 型 号 测量范围 不确定度或 准确度等级或 最大允许误差 制造厂及 出厂编号 检定 证书号 标准铂电阻温度计 WZPB-2 (0—419.75)℃ 二等 昆明大方自动控制公司03198 RG20081021J 主要配套设备 数字多用表 KEITHLEY2000 100µ Ω-120 ΜΩ 6 1/2 位 美国吉时利仪器公司1131423 DC20084139J 恒温油槽 HWC-Y (室温—300) ℃ 温差U=1m K k=2; 波 动度U=2 m K k=2 山东省计量仪器实验厂2007027 T22-20070632 自动扫 描开关 T04 U=0.1µV k=2 山东省计量仪器实验厂2007008 T22-20070635 冰点槽 自制 3 四、计量标准的主要技术指标 1、 标准铂电阻温度计 型号：WZPB-2 准确定：二等 测量范围：（0∽419.75）℃ 2、 数字多用表 型号：KEITHLEY2000 准确定：0.005 测量范围：100µΩ-120ΜΩ 五、环境条件 项 目 要 求 实际情况 结论 温 度 （20±5）℃ （22±2）℃ 符合规程要求 湿 度 ≤80%RH ≤75%RH 符合规程要求 4 六、计量标准的量值溯源和传递框图 上 级 社 会 公 用 计 量 器 具 本 单 位 计 量 器 具 工 作 用 计 量 器 具 一等标准铂电阻温度计WZPB 测量范围：（0~419.527）℃ 准确度等级:一等 陕西省计量科学研究院 定点法和比较法 二等标准铂电阻温度计 测量范围(0~419.527) ℃ 准确度等级:二等 工业用铂、铜热电阻 测量范围(0~500)℃ 准确度等级：工业 A、B ...
