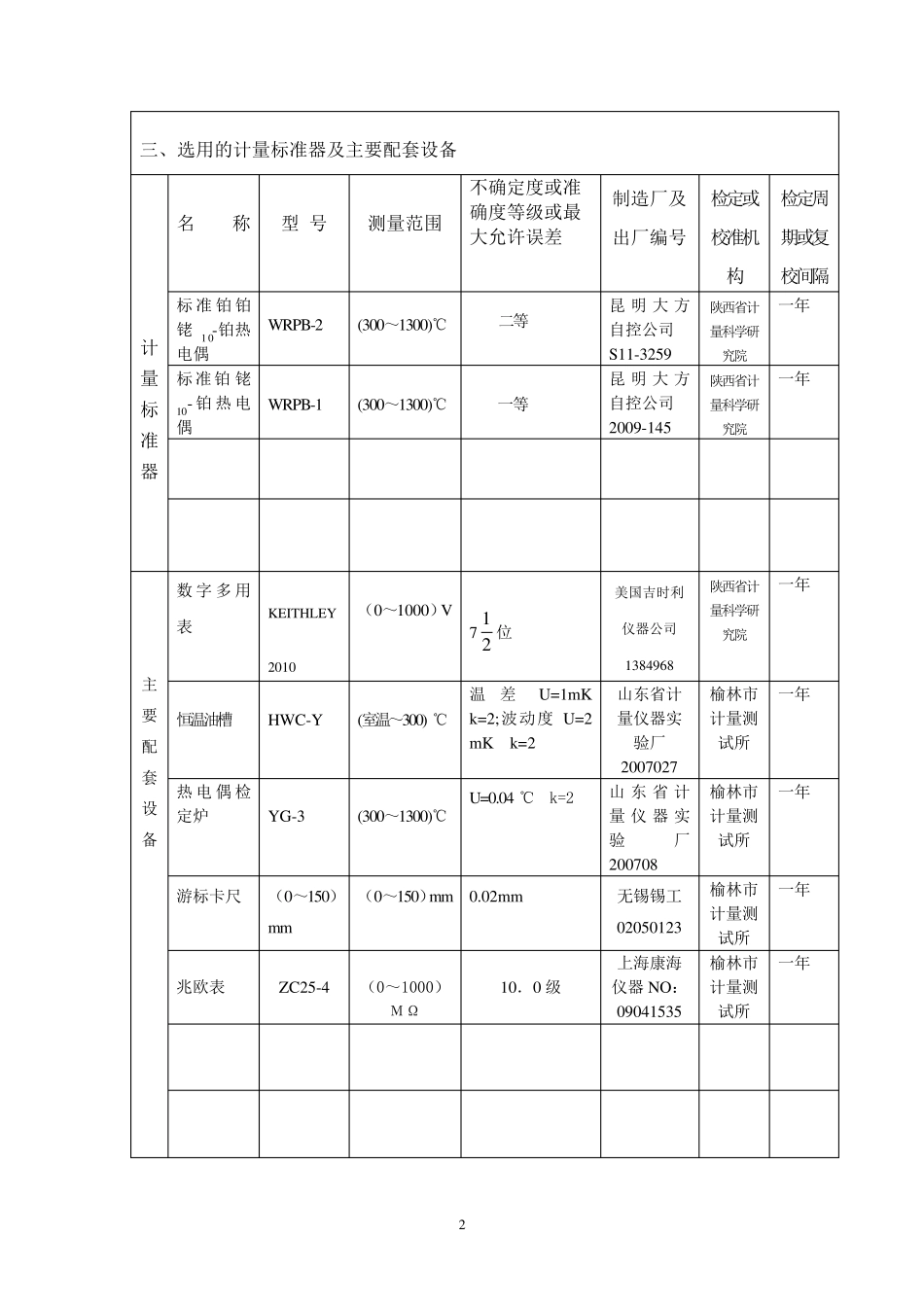

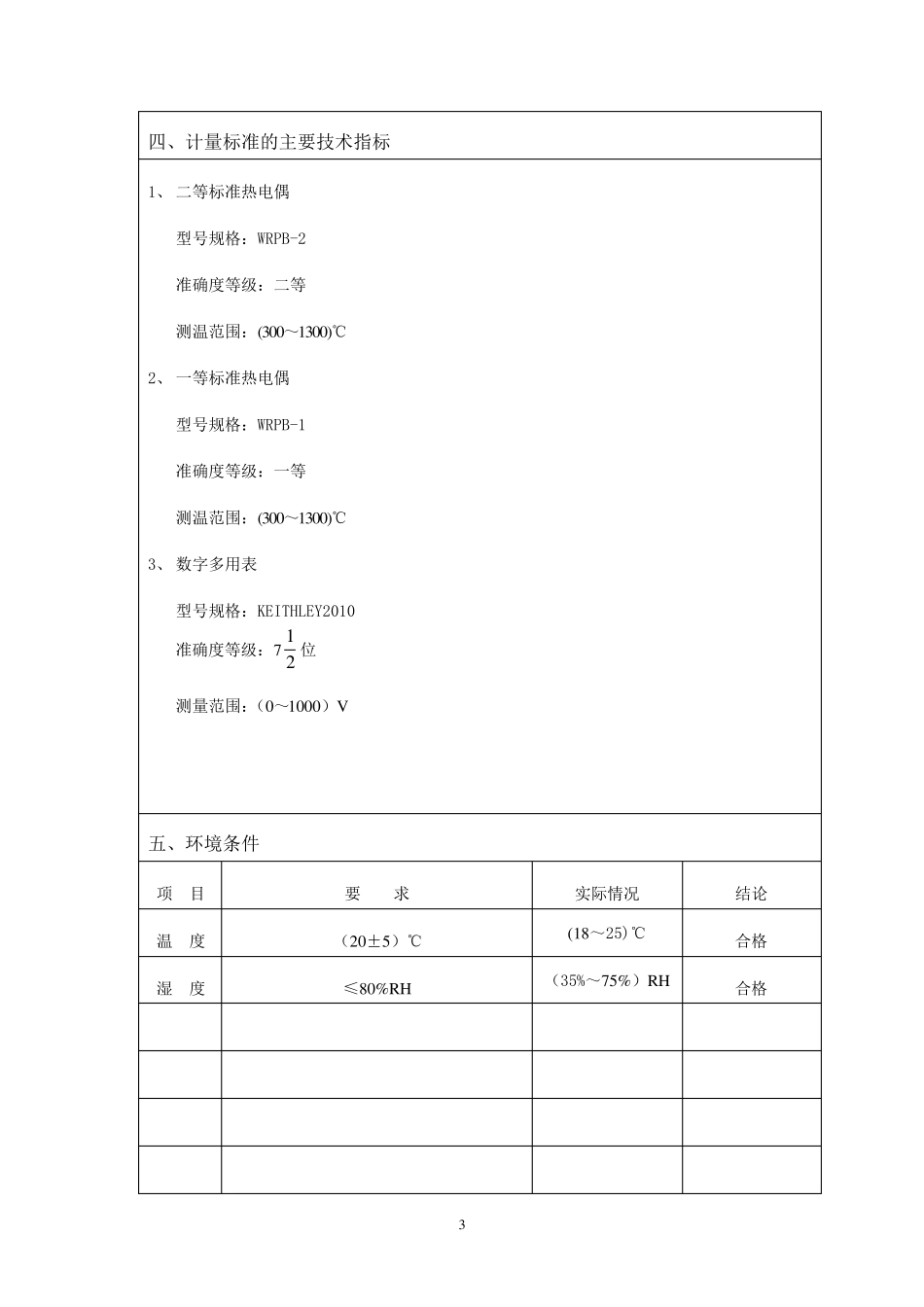

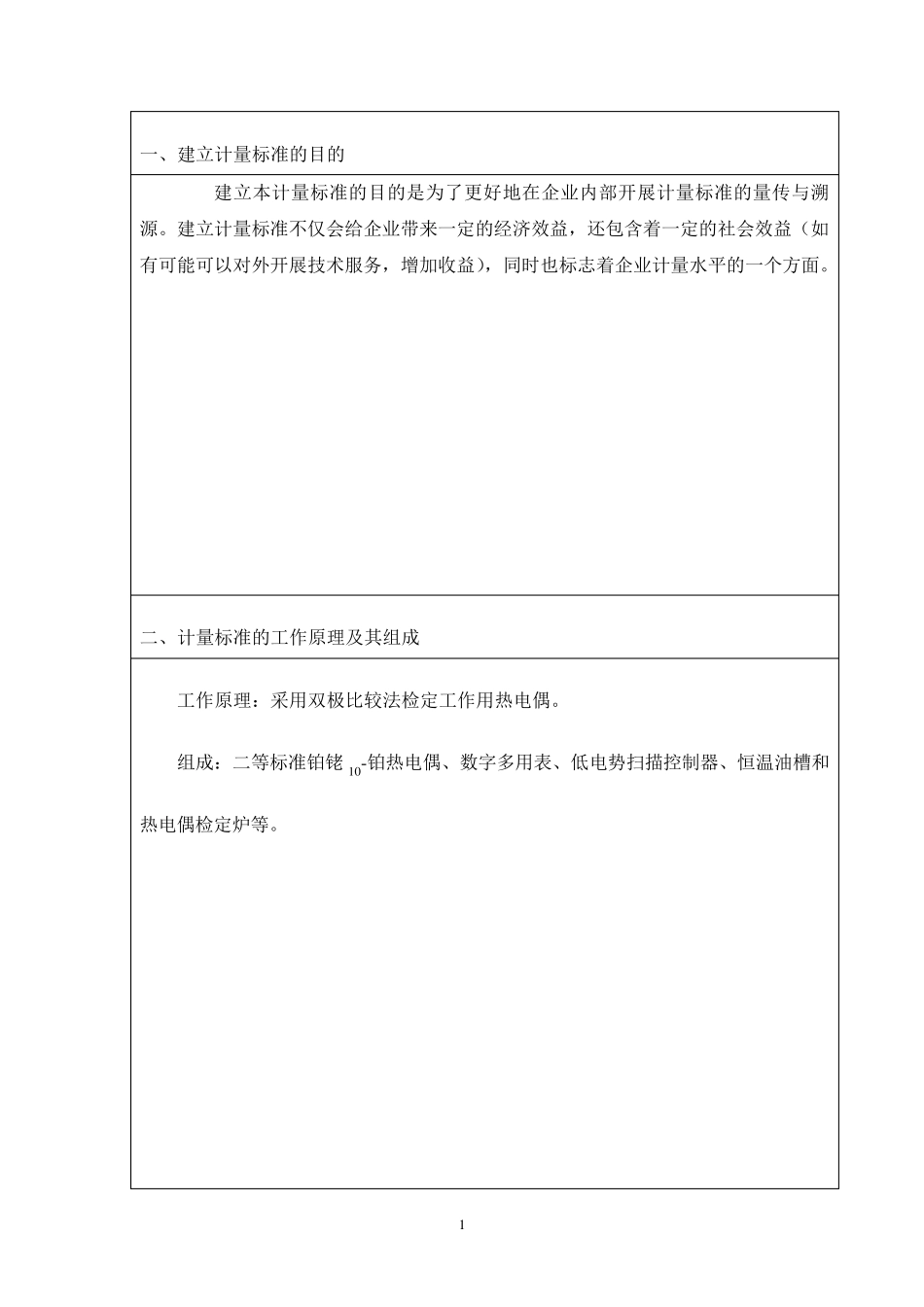

1 一、建立计量标准的目的 建立本计量标准的目的是为了更好地在企业内部开展计量标准的量传与溯源。建立计量标准不仅会给企业带来一定的经济效益,还包含着一定的社会效益(如有可能可以对外开展技术服务,增加收益),同时也标志着企业计量水平的一个方面。 二、计量标准的工作原理及其组成 工作原理:采用双极比较法检定工作用热电偶。 组成:二等标准铂铑 1 0-铂热电偶、数字多用表、低电势扫描控制器、恒温油槽和热电偶检定炉等。 2 三、选用的计量标准器及主要配套设备 计量标准器 名 称 型 号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及 出厂编号 检定或 校准机构 检定周期或复校间隔 标准铂铂铑10-铂热电偶 WRPB-2 (300~1300)℃ 二等 昆明大方自控公司 S11-3259 陕西省计量科学研究院 一年 标准铂铑10- 铂热电偶 WRPB-1 (300~1300)℃ 一等 昆明大方自控公司 2009-145 陕西省计量科学研究院 一年 主要配套设备 数字多用表 KEITHLEY2010 (0~1000)V 7 21位 美国吉时利仪器公司1384968 陕西省计量科学研究院 一年 恒温油槽 HWC-Y (室温~300) ℃ 温差U=1m K k=2;波动度U=2 m K k=2 山东省计量仪器实验厂2007027 榆林市计量测试所 一年 热电偶检定炉 YG-3 (300~1300)℃ U=0.04 ℃ k=2 山东省计量仪器实验厂200708 榆林市计量测试所 一年 游标卡尺 (0~150)m m (0~150)m m 0.02m m 无锡锡工02050123 榆林市计量测试所 一年 兆欧表 ZC25-4 (0~1000)ΜΩ 10.0 级 上海康海仪器NO:09041535 榆林市计量测试所 一年 3 四、计量标准的主要技术指标 1、 二等标准热电偶 型号规格:WRPB-2 准确度等级:二等 测温范围:(300~1300)℃ 2、 一等标准热电偶 型号规格:WRPB-1 准确度等级:一等 测温范围:(300~1300)℃ 3、 数字多用表 型号规格:KEITHLEY2010 准确度等级:7 21位 测量范围:(0~1000)V 五、环境条件 项 目 要 求 实际情况 结论 温 度 (20±5)℃ (18~25)℃ 合格 湿 度 ≤80%RH (35%~75%)RH 合格 4 六、计量标准的量值溯源和传递框图 上 一 级 计 量 器 具 本 级 计 量 器 具 下一级 计 量 器 具 一等标准铂铑10-铂热电偶 准确度等级:一等 陕西省计量科学研究院 比较法 标准铂铑10-铂热电偶 测量范围(300~1300) ℃ 准确度等级:二等 工业用热电...
