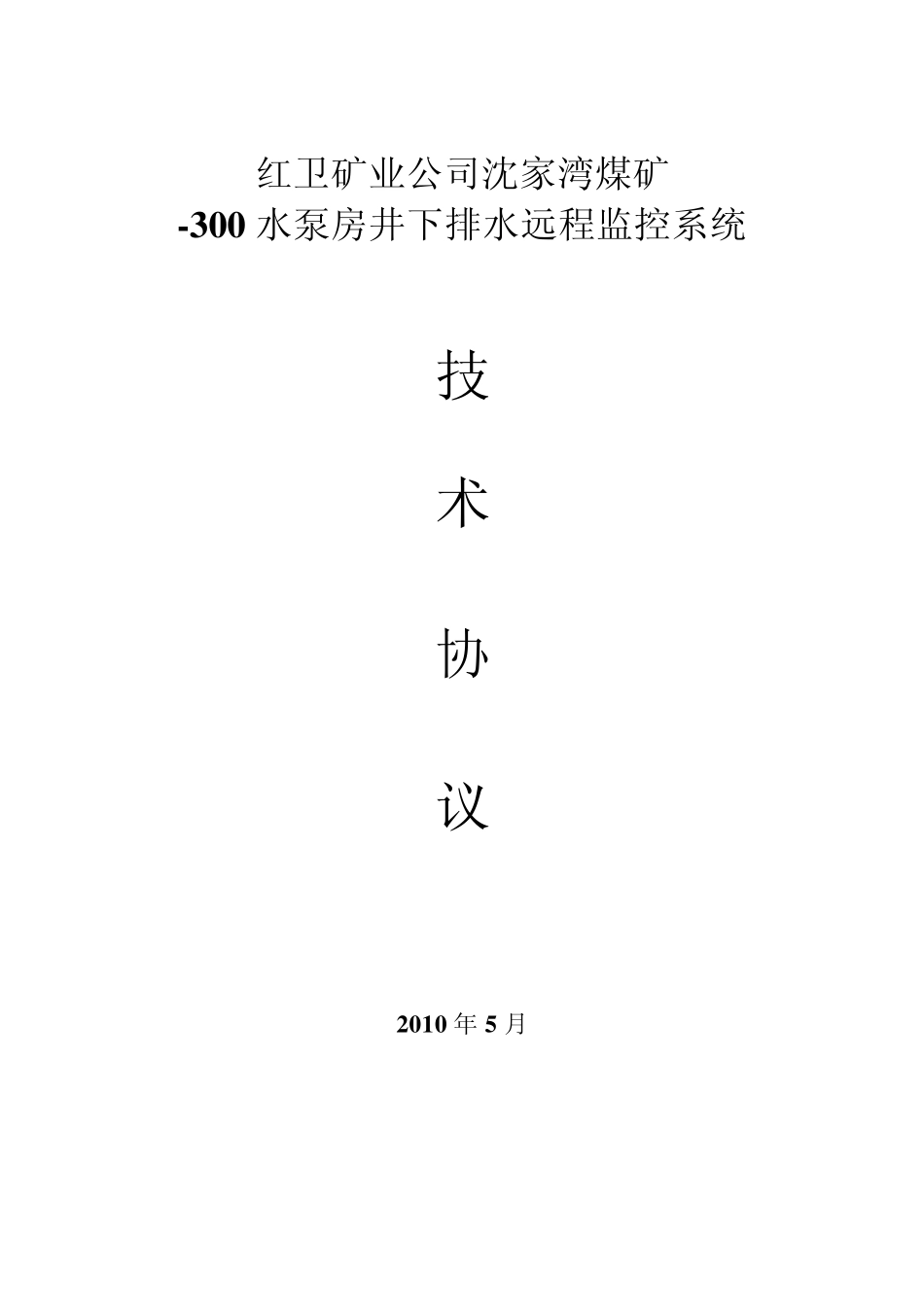

红卫矿业公司沈家湾煤矿 -3 0 0 水泵房井下排水远程监控系统 技 术 协 议 2 0 1 0 年 5 月 1 甲方： 红卫矿业有限公司 乙方： 长沙浩腾实业有限公司 红卫矿业有限公司（以下简称“甲方” ）与长沙浩腾实业有限公司（以下简称“乙方” ）本着诚信协商原则，就甲方设计建设 的沈家湾煤矿-300水泵房井下排水远程监控系统 的有关技术问题，达成如下协议。 本协议为正式合同的附件，与合同具有同等法律效力。 1 项目概况 沈家湾煤矿隶属于红卫矿业公司，年设计生产能力 10万吨，沈家湾煤矿井下有-140、-300、-400三个泵房，本次建设的-300泵房现有四台型号为200D43X5矿用高扬程耐磨多级离心泵，另有一台型号为 150D43X5矿用高扬程耐磨多级离心泵根据矿上计划也将更换为 200D43X5矿用高扬程耐磨多级离心泵，本次项目建设内容即是针对-300水泵房改造完成后的所有五台水泵进行远程监控系统的建设。 煤矿井下排水远程监控系统是根据煤矿矿井的实际情况，在原来的设施基础上进行自动化改造，以使设备实现自动运行和自我诊断的一套系统。通过工业计算机对设备的运行状态、运行过程进行远程监测和控制，从而达到有效地节约能源、降低劳动强度、降低运行成本和延长设备使用寿命等目的。 2 建设内容 针对沈家湾煤矿对-300水泵房远程监控系统的具体要求，本次建设内容为： -300水泵房井下排水远程监控系统建设 3 设计规范 此项目中控制系统的硬、软件及其它各类设备满足以下标准： 《煤矿安全规程》（2006年 7月 1日起施行） 《煤炭工业矿井设计规范》GB 50215--94 2 《计算机软件开发规范》GB8566 《计算机软件产品开发文件编制指南》GB8567-88 《可编程逻辑控制器编程语言标准》IEC61131-3 《国际可编程控制组态语言标准》IEC1131-3 《工业控制用软件评定准则》GB/T13423----1992 《工业过程测量和控制装置的电磁兼容性》GB/T13926-92 《可编程序控制器》GB/T15969 《计算机软件质量保证计划规范》GB/T 12504-90 《煤矿监控系统总体设计规范》 4 方案及技术要求 4 .1 现场情况 沈家湾煤矿-300水泵房参与监控的水泵情况： 序号 水泵型号 流量 扬程 转速 电机功率 电机型号 1 200D43*5 288 204.0 1480 250KW YB400M1-4 2 200D43*5 288 204.0 1480 250KW YB400M1-4 3 200D43*5 288 204.0 1480 250KW YB400M1-4 4 200D43*5 288 204.0 1480 250KW YB400M1-4 ...
