井点降水施工作业指导书

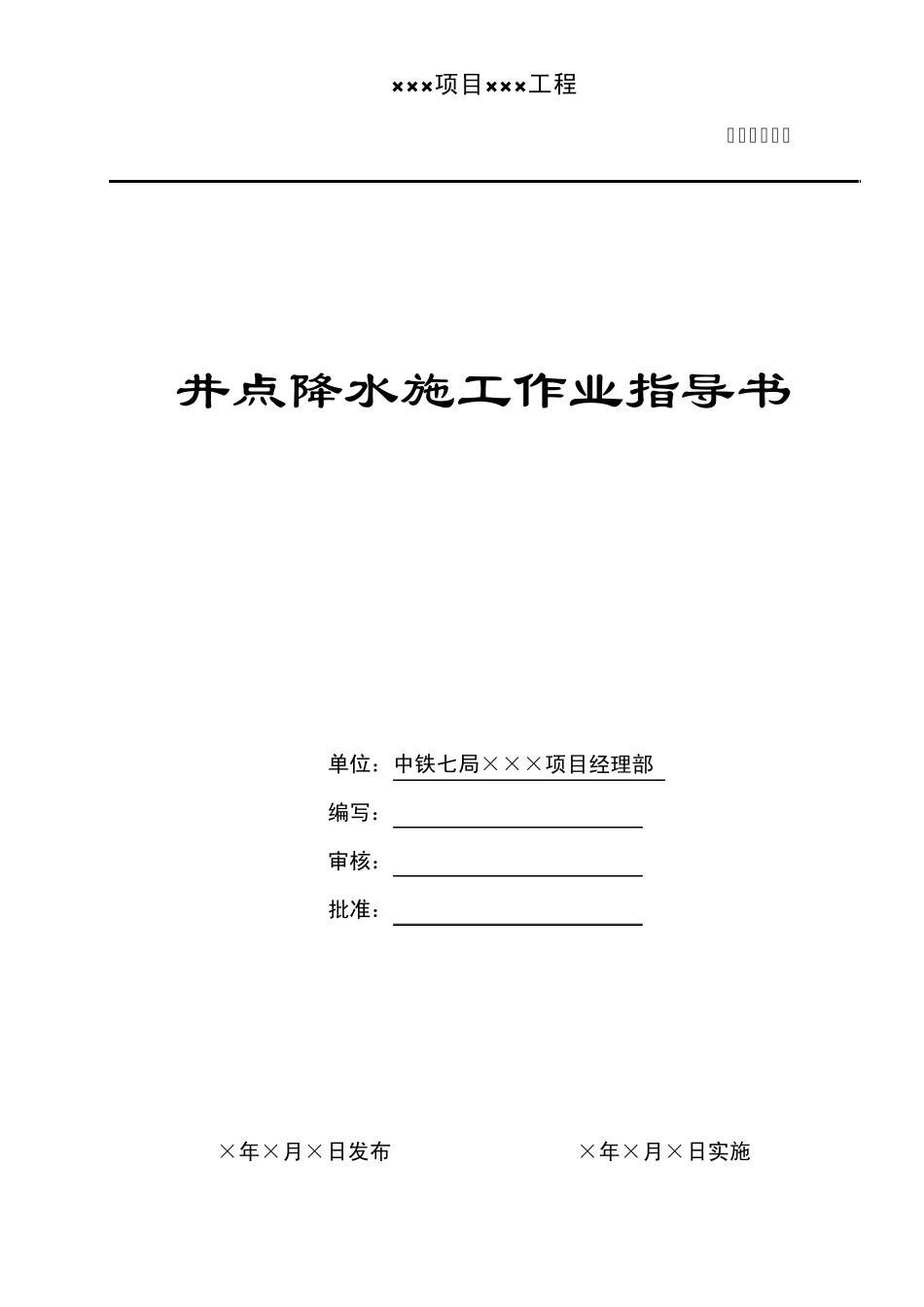

× × × 项目× × × 工程 编号：××× 井点降水施工作业指导书 单位：中铁七局×××项目经理部 编写： 审核： 批准： ×年×月×日发布 ×年×月×日实施 第1 页 共5 页 井点降水施工作业指导书 1 适用范围 适用于渗透系数为 10-2～10-6cm/s 的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。 2 作业准备 2.1内业技术准备 2.1.1技术人员应认真阅读、审核设计文件并学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。 2.1.2 根据现场调查和设计文件的适用条件选定适合项目的井点降水类型并据此制定井点降水施工方案。 2.1.3制订施工安全保证措施，提出应急预案。 2.1.4对施工人员进行技术交底并进行上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 2.2.1组织技术力量对设计院所交的所有导线点和水准点进行导线和水准复测。 2.2.2施工作业层中所涉及的各种外部技术数据收集，如现场放线，水位、流速等。 2.2.3做好现场施工调查，了解现场地理环境、地质地貌、交通、电力线、通讯线及影响井点降水的障碍物情况。 3 技术要求 3.1地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布确定降水方案。 3.2 基础施工图纸齐全，以便根据基层标高确定降水深度。 3.3根据方案确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并测量放线定位。 3.4按照要求进行现场“三通一平”工作。 3.5降低土层中地下水位时，应将虑水管埋设于透水性较大的土层中。 3.6井点管的下端虑水长度应考虑渗水土层厚度，但不得小于 1m。 4 施工程序与工艺流程 第2 页 共 5 页 图 4.1 井点降水施工工艺流程 5 施工要求 5.1施工准备 5.1.1施工测量及管井布置 根据基坑的平面形状与大小、士质和地下水的流向，降低水位深度以及成孔方式进行放线。井中心距基坑边缘的距离，根据所用钻机钻孔方法而定，可参考下值：当用冲击式钻机用泥浆护壁时为 0.5～1.5m；当用套管法时不小于 3m管井间距为 10～50m，降水深度可达 3～5m。 5.2施工程序 5.2.1管井井管的埋设 成孔：宜采用泥浆护壁钻孔法，即在钻机钻孔的同时，向孔内投放泥浆，护住井壁，以挖井口 钻机就位 钻孔 回填井底砂垫层 吊放井管 回填井管与孔壁间的砾石过滤层 洗井 井管内下设水泵、安装抽水控制电路 抽水 降水完毕拔井管 封井 井点测量定位 第3 页 共 ...
