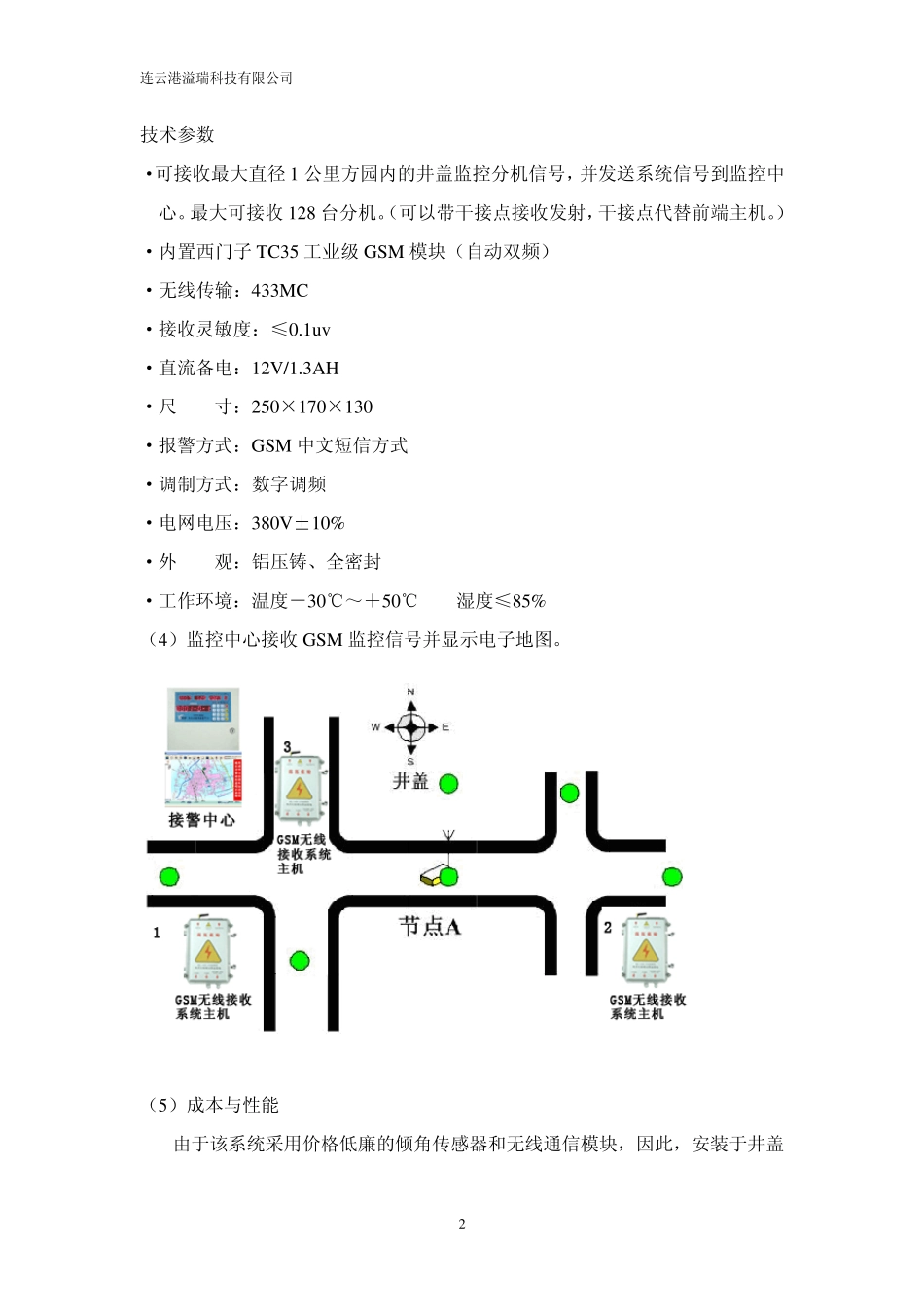

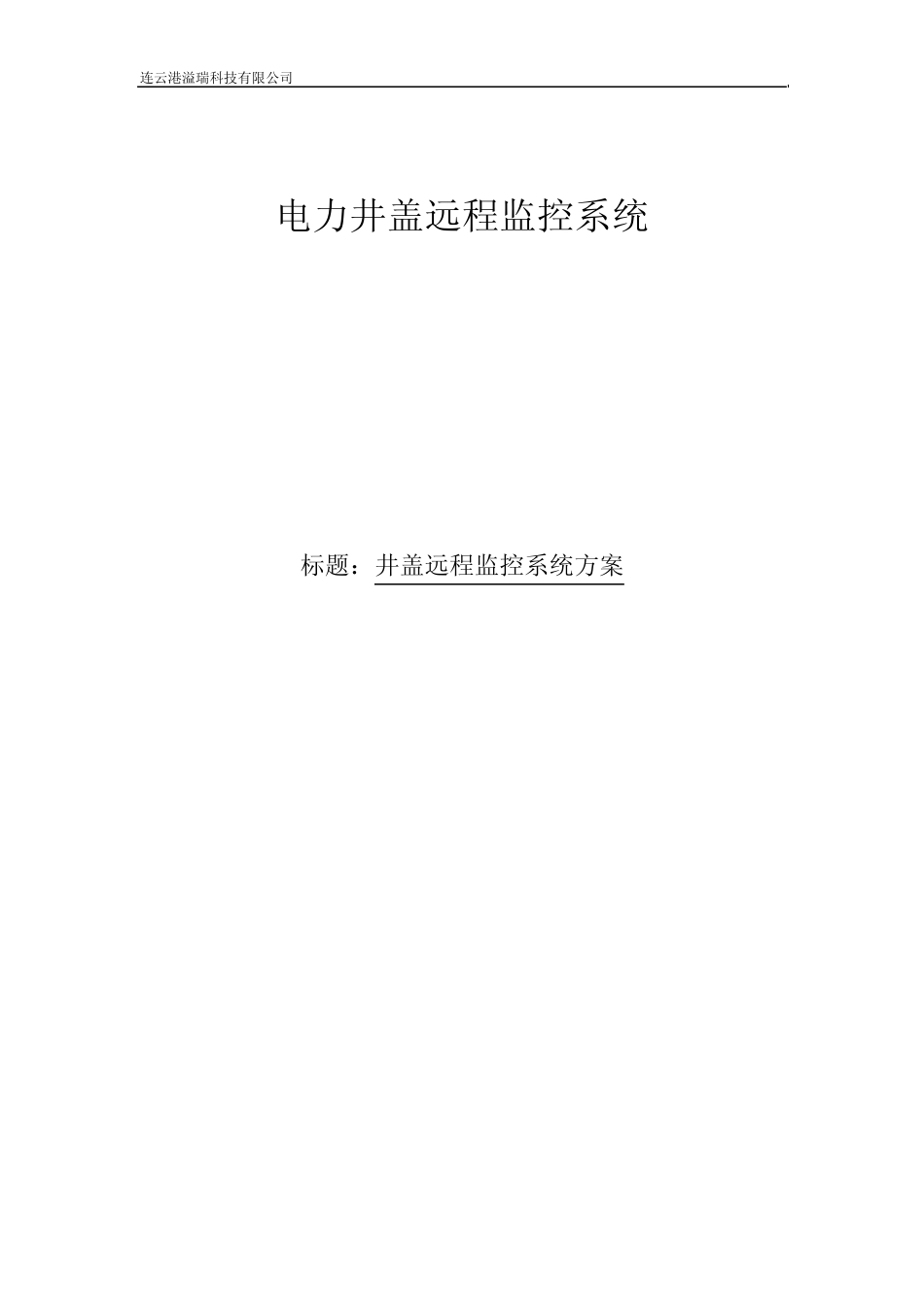

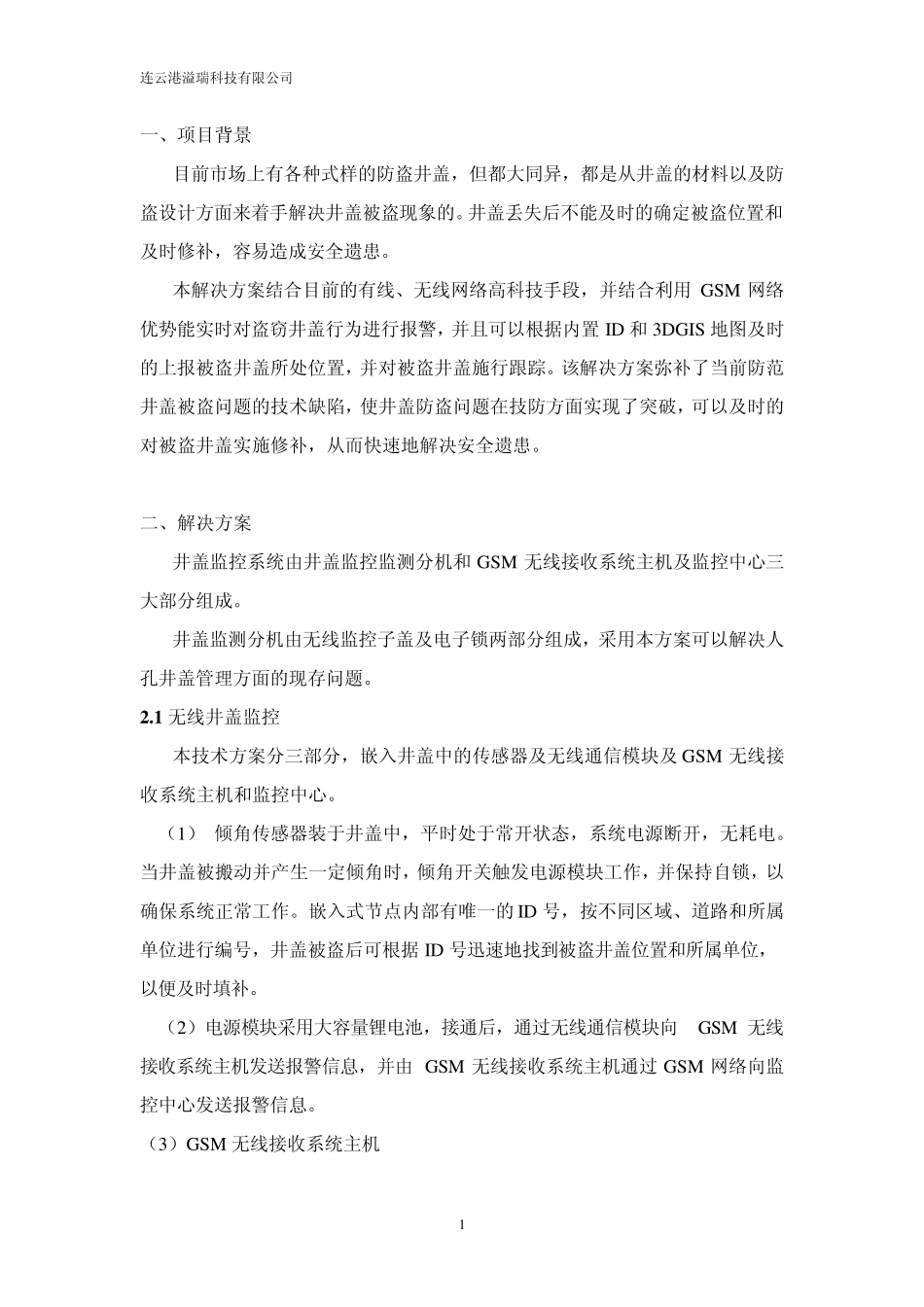

连云港溢瑞科技有限公司 电力井盖远程监控系统 标题：井盖远程监控系统方案 连云港溢瑞科技有限公司 1 一、项目背景 目前市场上有各种式样的防盗井盖，但都大同异，都是从井盖的材料以及防盗设计方面来着手解决井盖被盗现象的。井盖丢失后不能及时的确定被盗位置和及时修补，容易造成安全遗患。 本解决方案结合目前的有线、无线网络高科技手段，并结合利用 GSM 网络优势能实时对盗窃井盖行为进行报警，并且可以根据内置 ID 和 3DGIS地图及时的上报被盗井盖所处位置，并对被盗井盖施行跟踪。该解决方案弥补了当前防范井盖被盗问题的技术缺陷，使井盖防盗问题在技防方面实现了突破，可以及时的对被盗井盖实施修补，从而快速地解决安全遗患。 二、解决方案 井盖监控系统由井盖监控监测分机和 GSM 无线接收系统主机及监控中心三大部分组成。 井盖监测分机由无线监控子盖及电子锁两部分组成，采用本方案可以解决人孔井盖管理方面的现存问题。 2 .1 无线井盖监控 本技术方案分三部分，嵌入井盖中的传感器及无线通信模块及 GSM 无线接收系统主机和监控中心。 （1） 倾角传感器装于井盖中，平时处于常开状态，系统电源断开，无耗电。当井盖被搬动并产生一定倾角时，倾角开关触发电源模块工作，并保持自锁，以确保系统正常工作。嵌入式节点内部有唯一的 ID 号，按不同区域、道路和所属单位进行编号，井盖被盗后可根据 ID 号迅速地找到被盗井盖位置和所属单位，以便及时填补。 （2）电源模块采用大容量锂电池，接通后，通过无线通信模块向GSM 无线接收系统主机发送报警信息，并由 GSM 无线接收系统主机通过 GSM 网络向监控中心发送报警信息。 （3）GSM 无线接收系统主机 连云港溢瑞科技有限公司 2 技术参数 ·可接收最大直径1 公里方园内的井盖监控分机信号，并发送系统信号到监控中心。最大可接收128 台分机。（可以带干接点接收发射，干接点代替前端主机。） ·内置西门子TC35 工业级GSM 模块（自动双频） ·无线传输：433MC ·接收灵敏度：≤0.1uv ·直流备电：12V/1.3AH ·尺 寸：250×170×130 ·报警方式：GSM 中文短信方式 ·调制方式：数字调频 ·电网电压：380V±10% ·外 观：铝压铸、全密封 ·工作环境：温度－30℃～＋50℃ 湿度≤85% （4）监控中心接收GSM 监控信号并显示电子地图。 （5）成本与性能 由于该系统采用价格低廉的倾角传感器和无线通信模块，因此，安装于井盖连云港...
