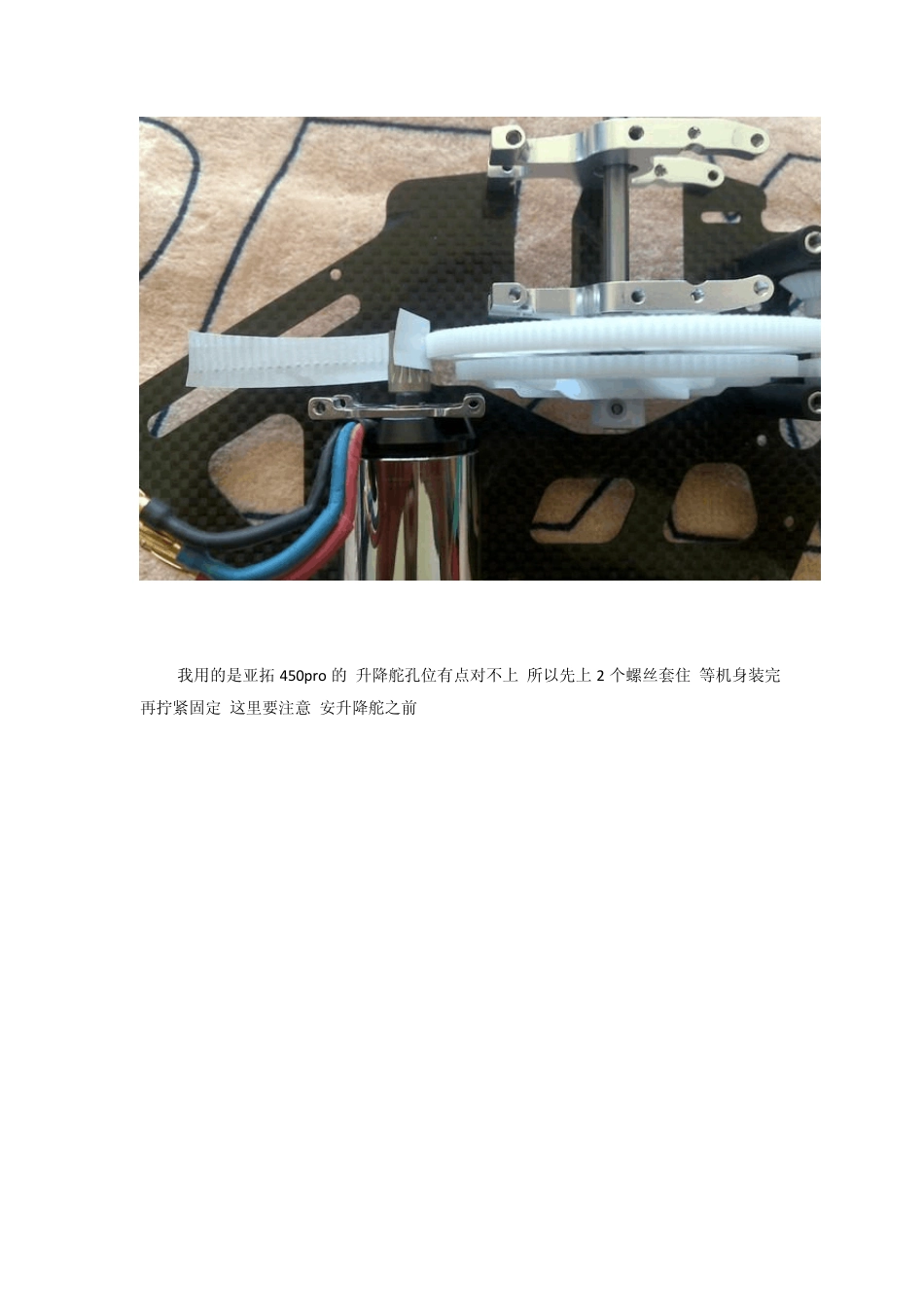

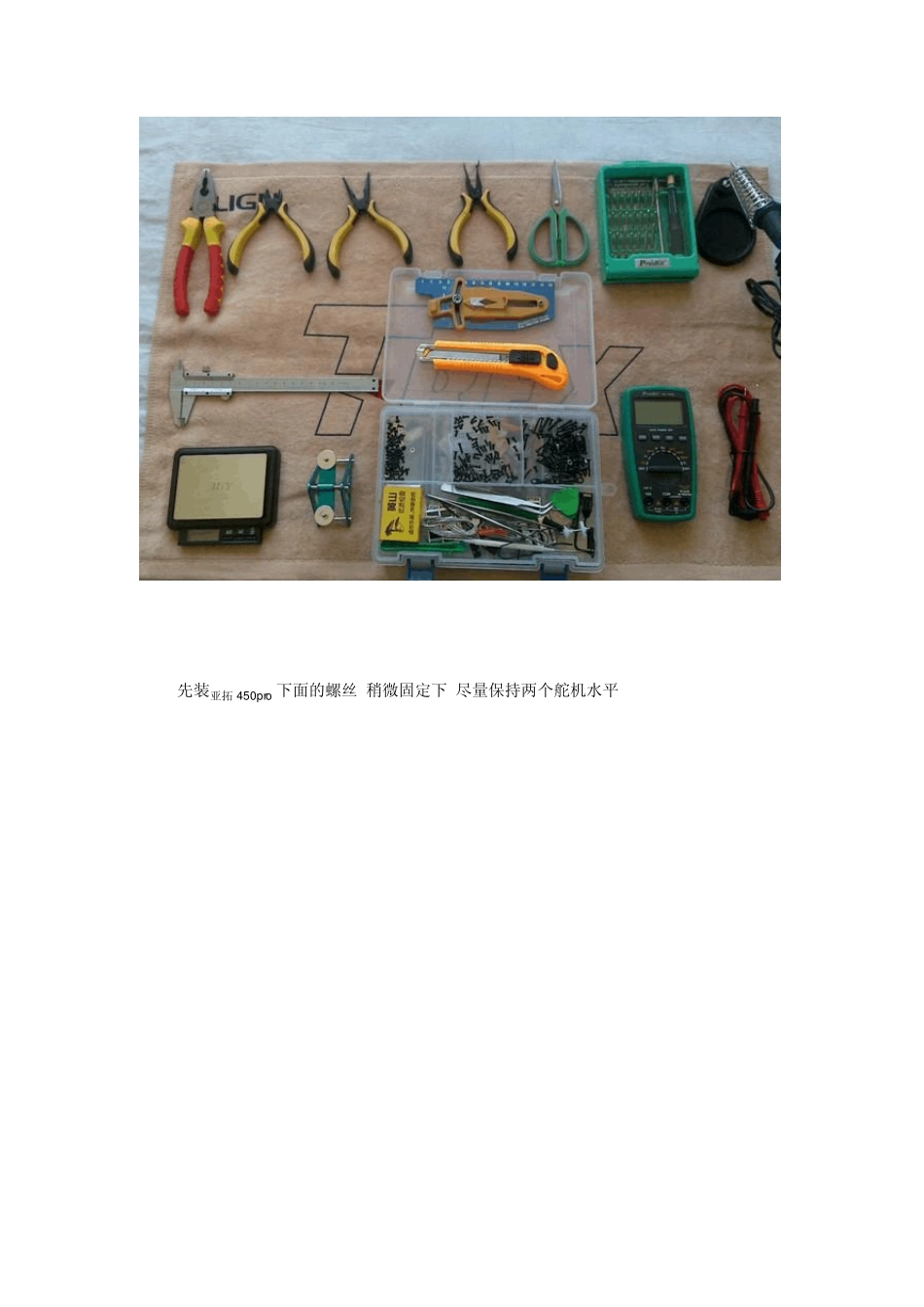

亚拓450pro 玩具遥控飞机配合JR dsx7 调试 这里说下亚拓450pro 遥控飞机升降舵安装之前记得找好3个斜盘舵机的中立 上舵臂 然后再按升降舵 要不螺距舵机的螺丝会被升降舵机挡住 还有就是主轴动态的那张图 主要是因为 升降舵机孔位不对 所以安了后要再检查下 看看水平不 下面介绍我设置的普通模式(悬停)曲线 油门:0 37 65 84 100 其中65%油门的时候为78 为悬停位置 螺距:43 60 75 85 96 其中65%油门的时候为80 大概是5 度 通道插线:1 油门2 右前舵机3 升降舵4 尾舵5 感度6 左前舵机 陀螺仪设置:750 说明书上很详细 不再赘述 只强调一点 rev 这个是反向开关 当尾巴逆时针运动的时候 尾推应该向左运动 如果不是 请设定反向 尾推行程说明:不能按照尾横轴的孔进行固定 否则行程不够 适当外移即可 说明下,以往的帖子 大部分都是50 油的时候悬停 这样就有个问题 飞3D 的时候都不会50 的油门悬停 所以我设置的65 这样中间有30 的量做为缓冲 使得悬停的曲线位置和 3D 的悬停曲线位置保持一致 基本上就这么多了 可能还有很多没说仔细的地方 请大家指教 我会继续改正 附两张亚拓450pro 装完的图片 装机 维修 常用工具 首先装上亚拓450pro 主轴 卡上大齿 电机和大齿间隙约为1 张打印纸厚度 原则上纸上的齿轮印无破损即可然后固定 先装亚拓450pro 下面的螺丝 稍微固定下 尽量保持两个舵机水平 我用的是亚拓450pro 的 升降舵孔位有点对不上 所以先上 2 个螺丝套住 等机身装完再拧紧固定 这里要注意 安升降舵之前 这个很简单 不需要多说什么了 主要是从布局考虑的 这样方便点 这张是布局设想的外面观 图片反了。。。 大致布局的设想 在整合机器之前必须要考虑清楚的 电调的线圈放在了机头前面 主要是为了散热 把电调出来的油门线再从前面引回来 然后按图拉到后面 防止被电机齿轮或者小齿打到 就绑在边上了 布线完之后进行组装 完毕后让主轴空转 看看运行情况 这个就是前面提到的升降舵机安装螺丝孔位不对 所以螺丝上紧后 要检查主轴是否有偏移 因为舵机两边是塑料 ? 尾管的安装不难 建议尾管后面向一个方向到底 然后锁紧 这样调前面就可以了 对着尾管固定座 对水平 亚拓450pro 以上完成后 基本机身就装完了 剩下的就是前舵机上面的螺丝要紧上 注意保持两个舵机的平衡 尾舵这里强调一下 亚拓说明书写的是用 5 号的那个舵...
