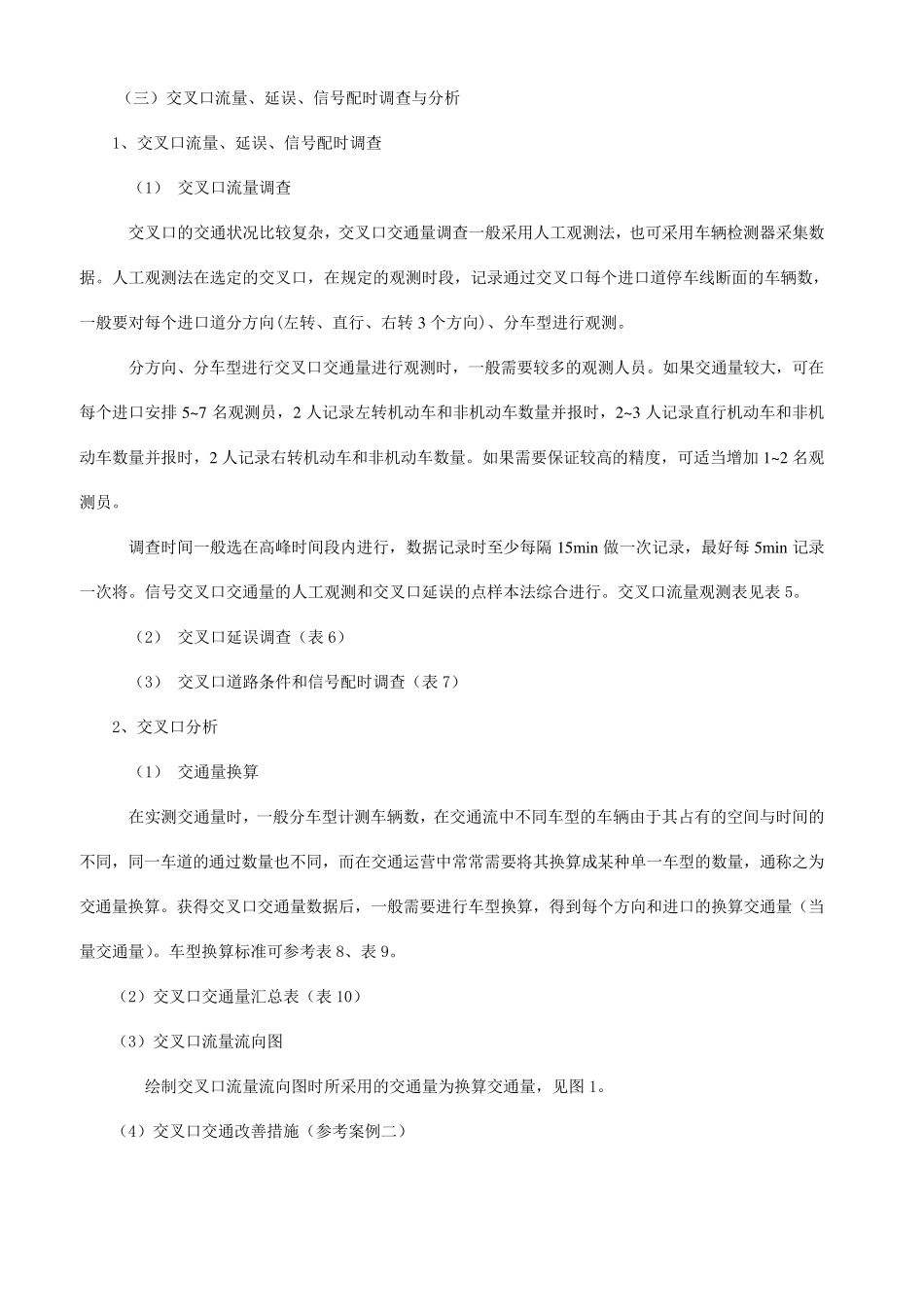

(三)交叉口流量、延误、信号配时调查与分析 1、交叉口流量、延误、信号配时调查 (1) 交叉口流量调查 交叉口的交通状况比较复杂,交叉口交通量调查一般采用人工观测法,也可采用车辆检测器采集数据。人工观测法在选定的交叉口,在规定的观测时段,记录通过交叉口每个进口道停车线断面的车辆数,一般要对每个进口道分方向(左转、直行、右转 3 个方向)、分车型进行观测。 分方向、分车型进行交叉口交通量进行观测时,一般需要较多的观测人员。如果交通量较大,可在每个进口安排 5~7 名观测员,2 人记录左转机动车和非机动车数量并报时,2~3 人记录直行机动车和非机动车数量并报时,2 人记录右转机动车和非机动车数量。如果需要保证较高的精度,可适当增加 1~2 名观测员。 调查时间一般选在高峰时间段内进行,数据记录时至少每隔 15min 做一次记录,最好每 5min 记录一次将。信号交叉口交通量的人工观测和交叉口延误的点样本法综合进行。交叉口流量观测表见表 5。 (2) 交叉口延误调查(表 6) (3) 交叉口道路条件和信号配时调查(表 7) 2、交叉口分析 (1) 交通量换算 在实测交通量时,一般分车型计测车辆数,在交通流中不同车型的车辆由于其占有的空间与时间的不同,同一车道的通过数量也不同,而在交通运营中常常需要将其换算成某种单一车型的数量,通称之为交通量换算。获得交叉口交通量数据后,一般需要进行车型换算,得到每个方向和进口的换算交通量(当量交通量)。车型换算标准可参考表 8、表 9。 (2)交叉口交通量汇总表(表 10) (3)交叉口流量流向图 绘制交叉口流量流向图时所采用的交通量为换算交通量,见图1。 (4)交叉口交通改善措施 (参考案 例 二 ) 1 注:交叉口类型:①十字形和 X 形交叉口②T 形或 Y 形交叉口③环形交叉口④多路交叉口④错位交叉口 交叉口控制方式:①无信号控制 ②定时信号控制 ③感应信号控制 表 5 2 表6 点样本法交叉口延误现场观测记录表 调查日期: 天气:___________调查员姓名: 调查地点: 路口编号: 交叉口类型: 进口(东、南、西、北):___ 控制方式:_ __ 方向(左、直、右): __ __ 开始时间 在下列时间内停在引道内的车辆数 引道交通量 00:00 +0s +15s +30s +45s 停驶车数 不停驶车数 小计 合计 注:交叉口类型:①十字形和 X 形交叉口②T 形或 Y 形交叉口③环形交叉口④多路交叉口 ④错位...
