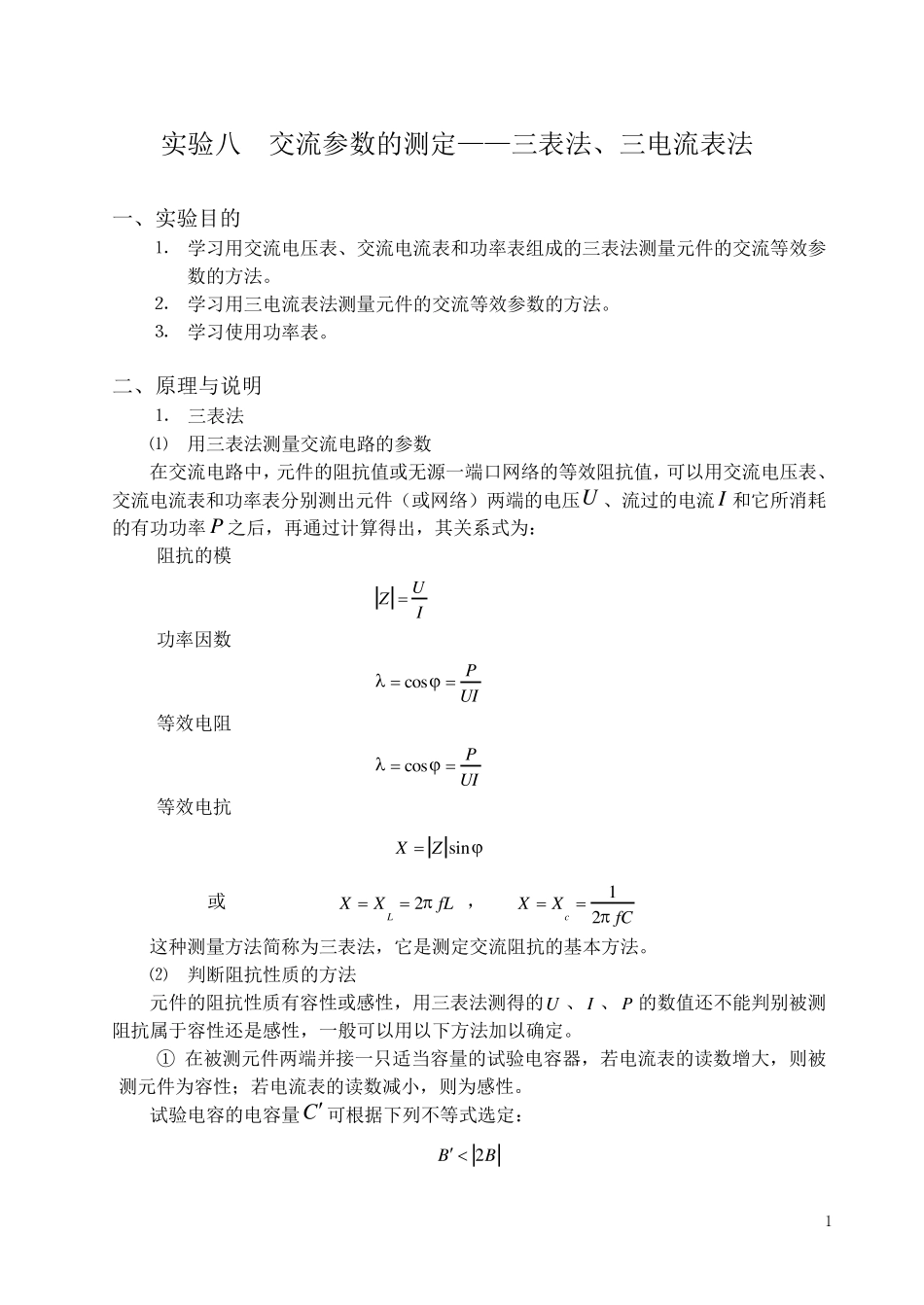

交流参数的测定三表法_第1页
1/6

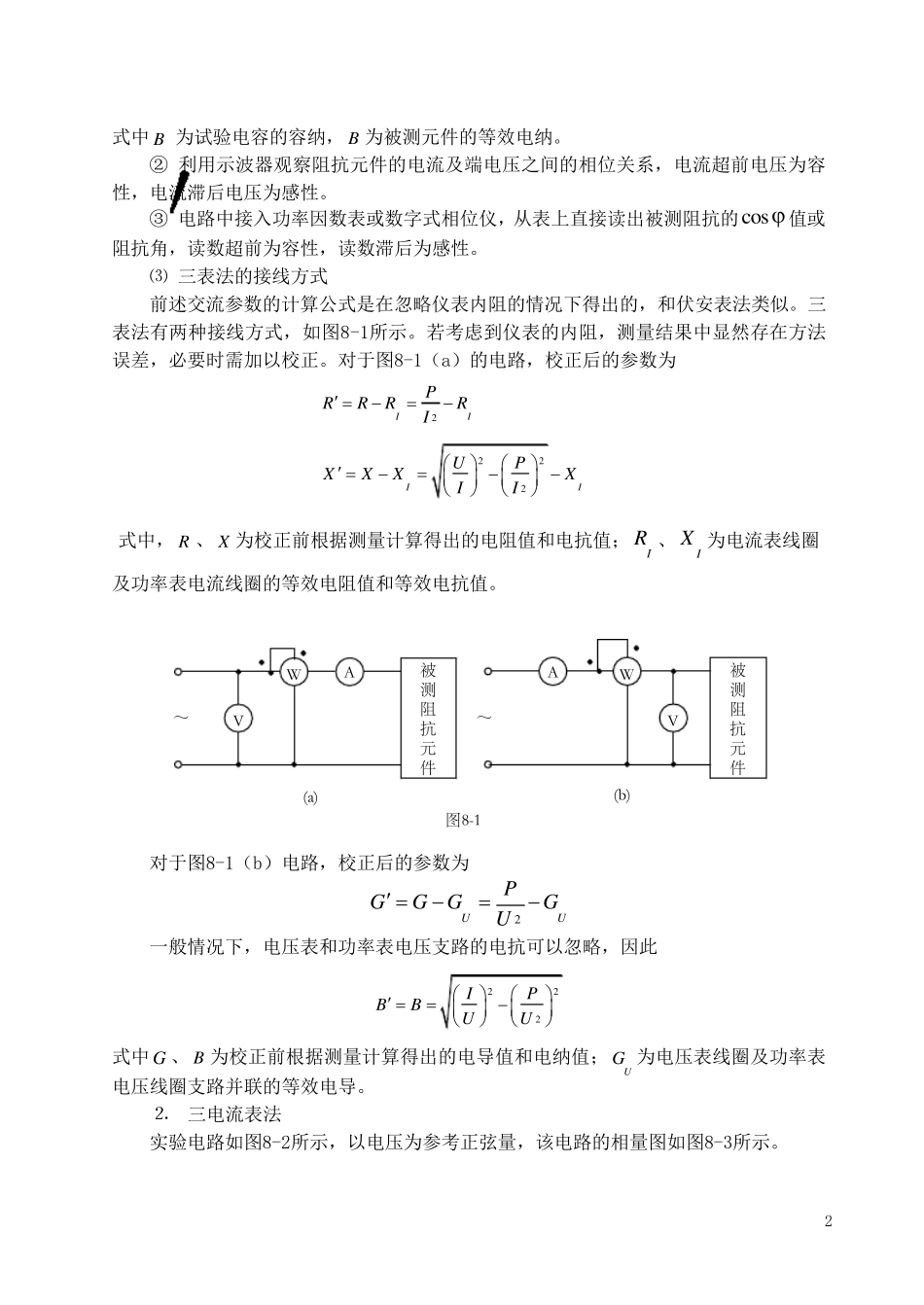

交流参数的测定三表法_第2页
2/6

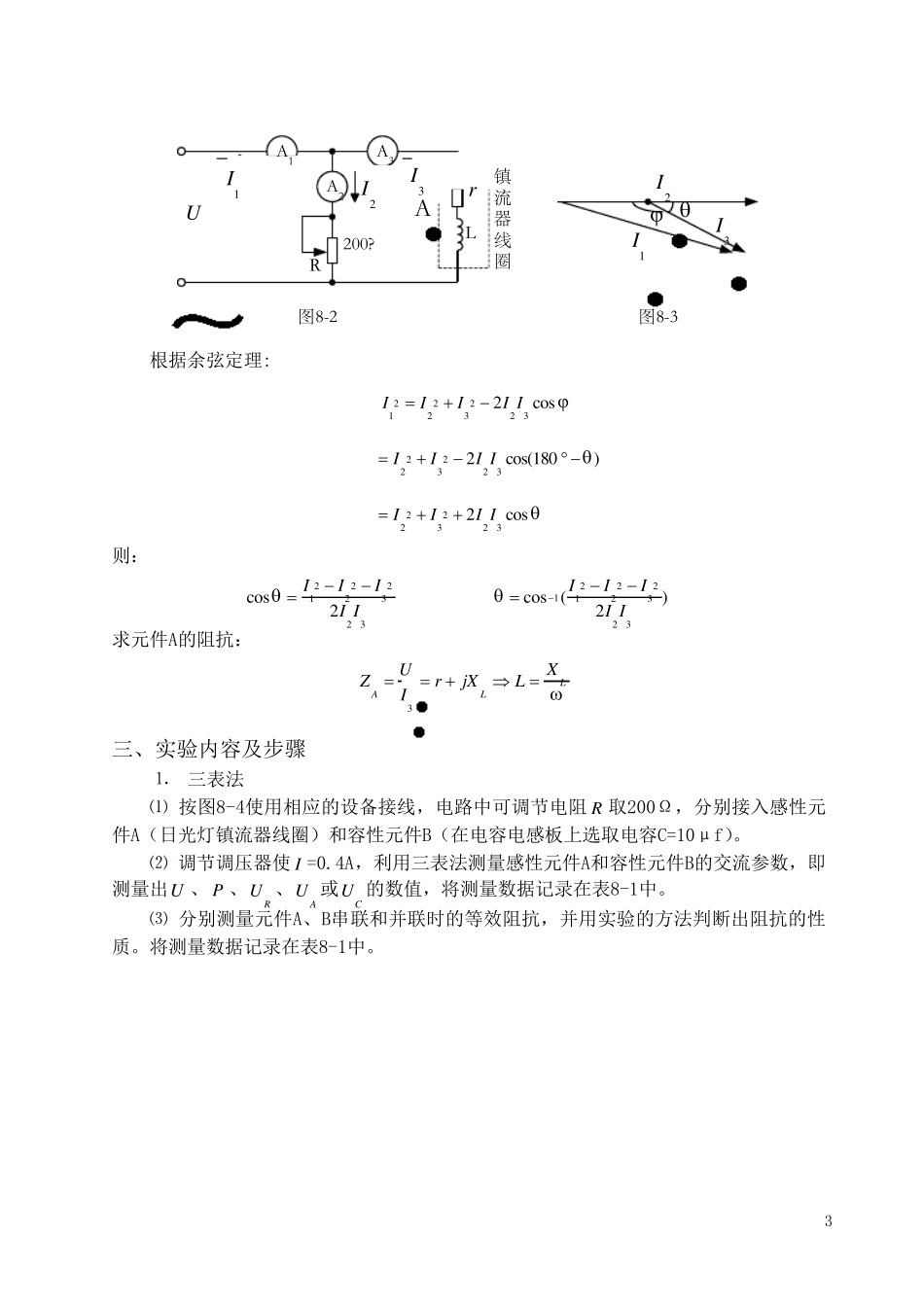

交流参数的测定三表法_第3页
3/6
1 实验八 交流参数的测定——三表法、三电流表法 一、实验目的 ⒈ 学习用交流电压表、交流电流表和功率表组成的三表法测量元件的交流等效参 数的方法。 ⒉ 学习用三电流表法测量元件的交流等效参数的方法。 ⒊ 学习使用功率表。 二、原理与说明 ⒈ 三表法 ⑴ 用三表法测量交流电路的参数 在交流电路中,元件的阻抗值或无源一端口网络的等效阻抗值,可以用交流电压表、交流电流表和功率表分别测出元件(或网络)两端的电压U 、流过的电流I 和它所消耗的有功功率 P 之后,再通过计算得出,其关系式为: 阻抗的模 UZI 功率因数 cosPUI 等效电阻 cosPUI 等效电抗 sinXZ 或 2LXXfL , 12cXXfC 这种测量方法简称为三表法,它是测定交流阻抗的基本方法。 ⑵ 判断阻抗性质的方法 元件的阻抗性质有容性或感性,用三表法测得的U 、 I 、 P 的数值还不能判别被测阻抗属于容性还是感性,一般可以用以下方法加以确定。 ① 在被测元件两端并接一只适当容量的试验电容器,若电流表的读数增大,则被测元件为容性;若电流表的读数减小,则为感性。 试验电容的电容量C 可根据下列不等式选定: 2BB  2 式中B 为试验电容的容纳,B 为被测元件的等效电纳。 ② 利用示波器观察阻抗元件的电流及端电压之间的相位关系,电流超前电压为容性,电流滞后电压为感性。 ③ 电路中接入功率因数表或数字式相位仪,从表上直接读出被测阻抗的cos 值或阻抗角,读数超前为容性,读数滞后为感性。 ⑶ 三表法的接线方式 前述交流参数的计算公式是在忽略仪表内阻的情况下得出的,和伏安表法类似。三表法有两种接线方式,如图8-1所示。若考虑到仪表的内阻,测量结果中显然存在方法误差,必要时需加以校正。对于图8-1(a)的电路,校正后的参数为 2IIPRRRRI  222IIUPXXXXII  式中,R 、 X 为校正前根据测量计算得出的电阻值和电抗值;IR 、IX 为电流表线圈 及功率表电流线圈的等效电阻值和等效电抗值。 图 8-1 WVA被测阻抗元件(a)被测阻抗元件(b)AWV~~ 对于图8-1(b)电路,校正后的参数为 2UUPGGGGU  一般情况下,电压表和功率表电压支路的电抗可以忽略,因此 222IPBBUU  式中G 、 B 为校正前根据测量计算得出的电导值和电纳值;UG 为电压表线圈及功率表电压...
