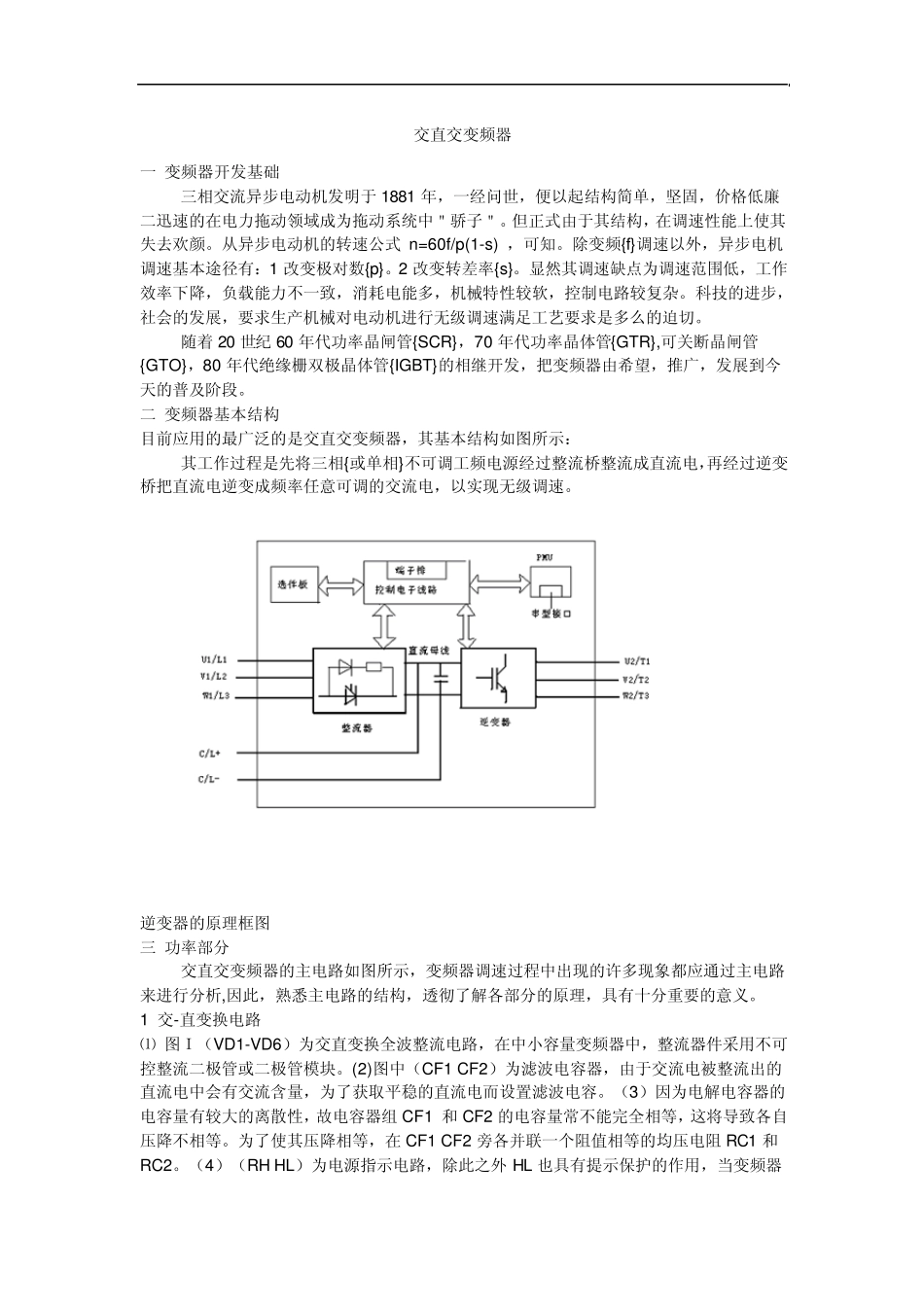

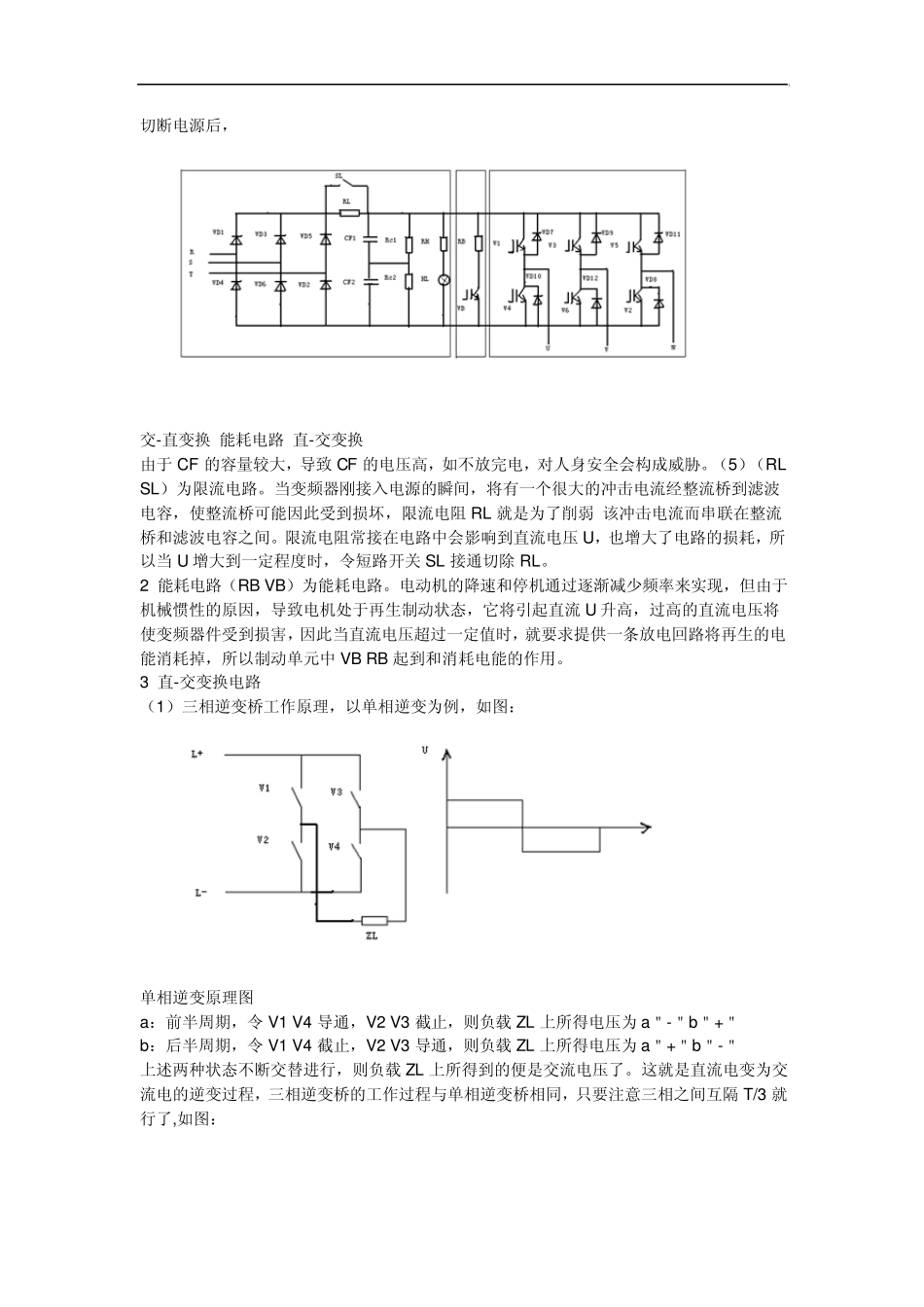

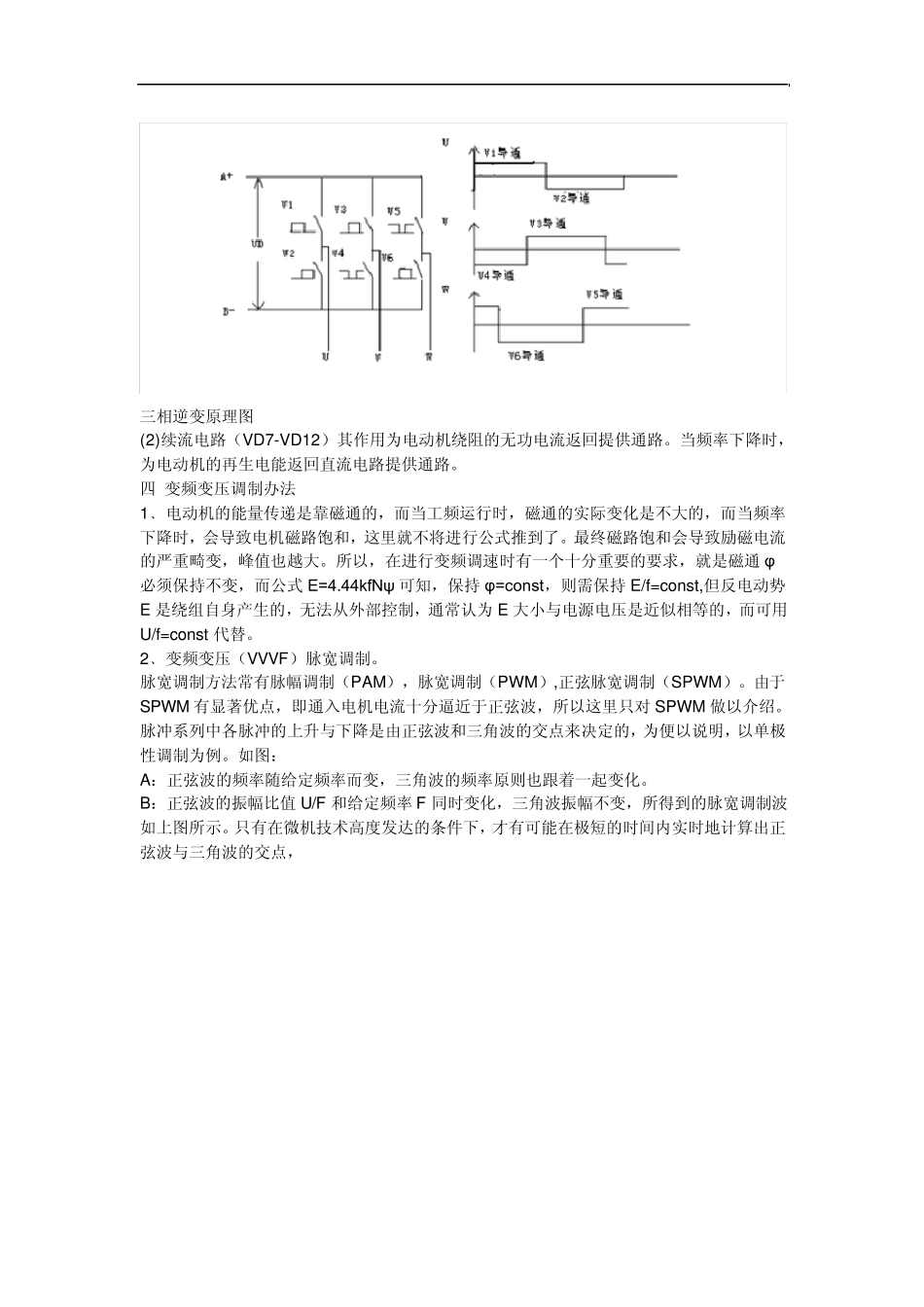

交直交变频器 一 变频器开发基础 三相交流异步电动机发明于 1881 年，一经问世，便以起结构简单，坚固，价格低廉二迅速的在电力拖动领域成为拖动系统中＂骄子＂。但正式由于其结构，在调速性能上使其失去欢颜。从异步电动机的转速公式 n=60f/p(1-s) ，可知。除变频{f}调速以外，异步电机调速基本途径有：1 改变极对数{p}。2 改变转差率{s}。显然其调速缺点为调速范围低，工作效率下降，负载能力不一致，消耗电能多，机械特性较软，控制电路较复杂。科技的进步，社会的发展，要求生产机械对电动机进行无级调速满足工艺要求是多么的迫切。 随着20 世纪60 年代功率晶闸管{SCR}，70 年代功率晶体管{GTR},可关断晶闸管{GTO}，80 年代绝缘栅双极晶体管{IGBT}的相继开发，把变频器由希望，推广，发展到今天的普及阶段。 二 变频器基本结构 目前应用的最广泛的是交直交变频器，其基本结构如图所示： 其工作过程是先将三相{或单相}不可调工频电源经过整流桥整流成直流电，再经过逆变桥把直流电逆变成频率任意可调的交流电，以实现无级调速。 逆变器的原理框图 三 功率部分 交直交变频器的主电路如图所示，变频器调速过程中出现的许多现象都应通过主电路来进行分析,因此，熟悉主电路的结构，透彻了解各部分的原理，具有十分重要的意义。 1 交-直变换电路 ⑴ 图Ｉ（VD1-VD6）为交直变换全波整流电路，在中小容量变频器中，整流器件采用不可控整流二极管或二极管模块。(2)图中（CF1 CF2）为滤波电容器，由于交流电被整流出的直流电中会有交流含量，为了获取平稳的直流电而设置滤波电容。（3）因为电解电容器的电容量有较大的离散性，故电容器组 CF1 和 CF2 的电容量常不能完全相等，这将导致各自压降不相等。为了使其压降相等，在 CF1 CF2 旁各并联一个阻值相等的均压电阻 RC1 和RC2。（4）（RH HL）为电源指示电路，除此之外 HL 也具有提示保护的作用，当变频器 切断电源后， 交-直变换 能耗电路 直-交变换 由于CF 的容量较大，导致CF 的电压高，如不放完电，对人身安全会构成威胁。（5）（RL SL）为限流电路。当变频器刚接入电源的瞬间，将有一个很大的冲击电流经整流桥到滤波电容，使整流桥可能因此受到损坏，限流电阻 RL 就是为了削弱 该冲击电流而串联在整流桥和滤波电容之间。限流电阻常接在电路中会影响到直流电压U，也增大了电路的损耗，所以当 U 增大到一定程度时，令短路开关 SL 接通切除 RL...
