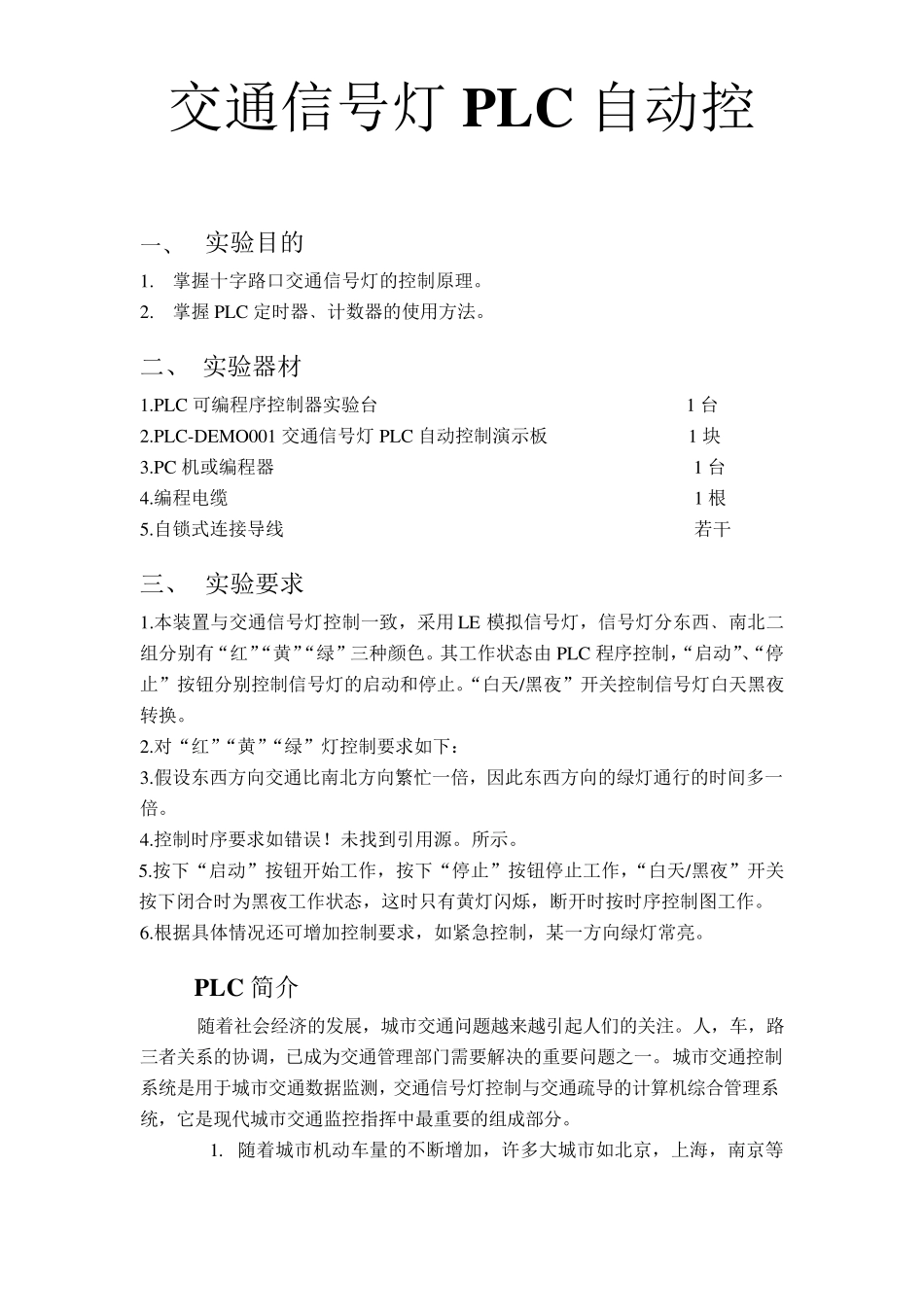

交通信号灯PLC自动控制_第1页
1/10

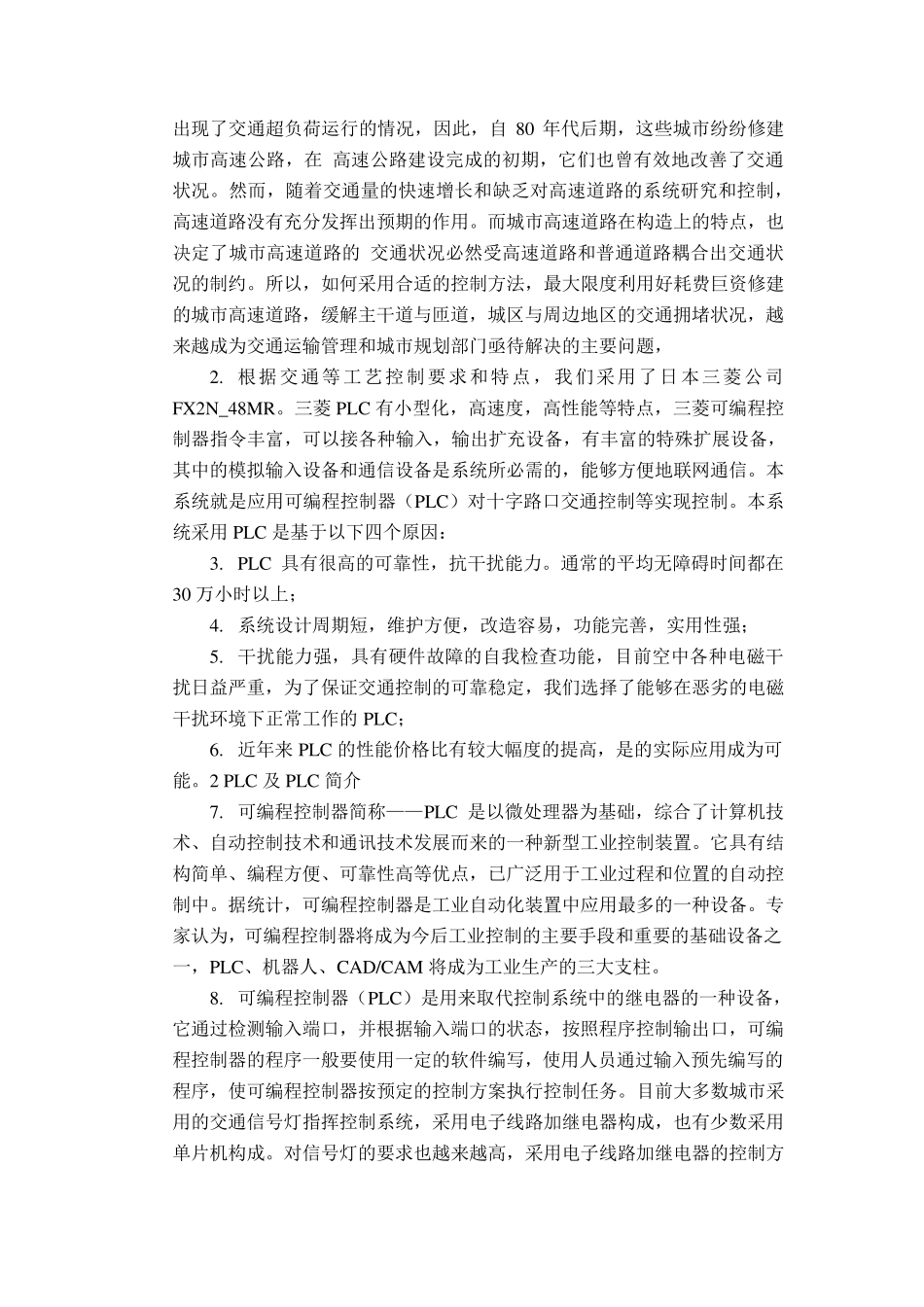

交通信号灯PLC自动控制_第2页
2/10

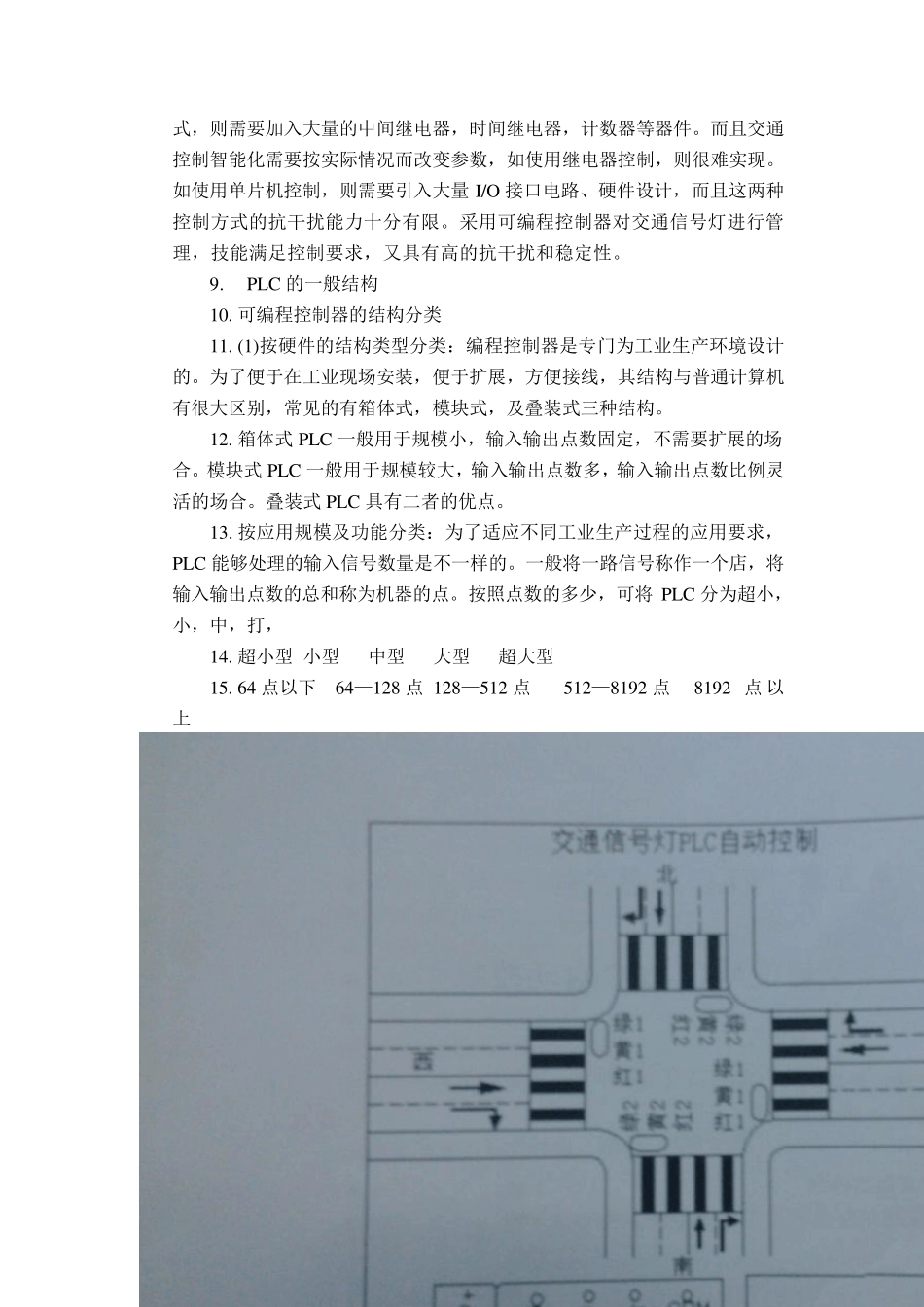

交通信号灯PLC自动控制_第3页
3/10
交通信号灯PLC 自动控 一、 实验目的 1. 掌握十字路口交通信号灯的控制原理。 2. 掌握PLC 定时器﹑计数器的使用方法。 二、 实验器材 1.PLC 可编程序控制器实验台 1 台 2.PLC-DEMO001 交通信号灯PLC 自动控制演示板 1 块 3.PC 机或编程器 1 台 4.编程电缆 1 根 5.自锁式连接导线 若干 三、 实验要求 1.本装置与交通信号灯控制一致,采用LE 模拟信号灯,信号灯分东西﹑南北二组分别有“红”“黄”“绿”三种颜色。其工作状态由 PLC 程序控制,“启动”、“停止”按钮分别控制信号灯的启动和停止。“白天/黑夜”开关控制信号灯白天黑夜转换。 2.对“红”“黄”“绿”灯控制要求如下: 3.假设东西方向交通比南北方向繁忙一倍,因此东西方向的绿灯通行的时间多一倍。 4.控制时序要求如错误!未找到引用源。所示。 5.按下“启动”按钮开始工作,按下“停止”按钮停止工作,“白天/黑夜”开关按下闭合时为黑夜工作状态,这时只有黄灯闪烁,断开时按时序控制图工作。 6.根据具体情况还可增加控制要求,如紧急控制,某一方向绿灯常亮。 PLC 简介 随着社会经济的发展,城市交通问题越来越引起人们的关注。人,车,路三者关系的协调,已成为交通管理部门需要解决的重要问题之一。城市交通控制系统是用于城市交通数据监测,交通信号灯控制与交通疏导的计算机综合管理系统,它是现代城市交通监控指挥中最重要的组成部分。 1. 随着城市机动车量的不断增加,许多大城市如北京,上海,南京等出现了交通超负荷运行的情况,因此,自 80 年代后期,这些城市纷纷修建城市高速公路,在 高速公路建设完成的初期,它们也曾有效地改善了交通状况。然而,随着交通量的快速增长和缺乏对高速道路的系统研究和控制,高速道路没有充分发挥出预期的作用。而城市高速道路在构造上的特点,也决定了城市高速道路的 交通状况必然受高速道路和普通道路耦合出交通状况的制约。所以,如何采用合适的控制方法,最大限度利用好耗费巨资修建的城市高速道路,缓解主干道与匝道,城区与周边地区的交通拥堵状况,越来越成为交通运输管理和城市规划部门亟待解决的主要问题, 2. 根据交通等工艺控制要求和特点,我们采用了日本三菱公司FX2N_48MR。三菱PLC 有小型化,高速度,高性能等特点,三菱可编程控制器指令丰富,可以接各种输入,输出扩充设备,有丰富的特殊扩展设备,其中的模拟输入设备和通信设备是系统所必需的,能够方便地联网通信...
